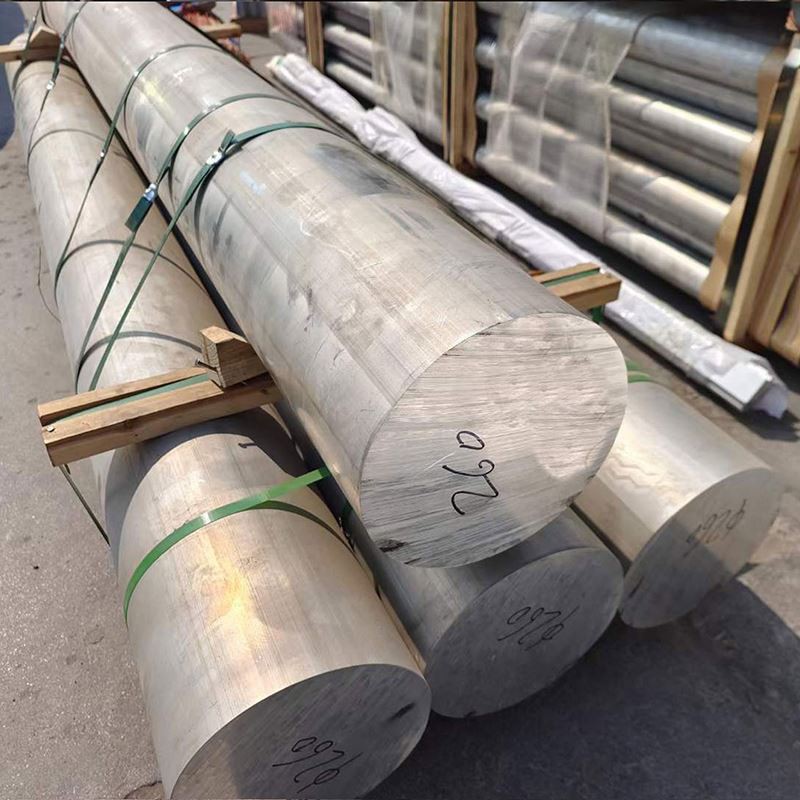

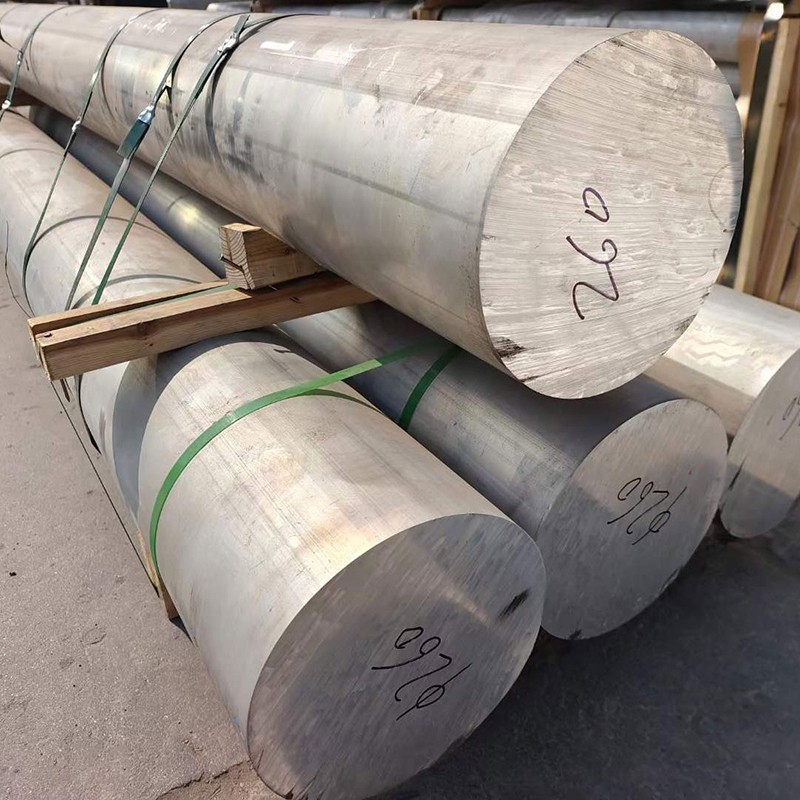

Bar crwn alwminiwm 5052

Gwialen Alwminiwm Allwthiol 5052 Mae gwialen gron alwminiwm yn ddeunydd aloi alwminiwm gyda pherfformiad rhagorol . Mae ganddo ffurfadwyedd da, ymwrthedd cyrydiad, weldadwyedd, a chryfder cymedrol .

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

Mae bar crwn alwminiwm 5052 yn aloi alwminiwm-magnesiwm alwminiwm cryfder canolig sy'n cynnig cydbwysedd eithriadol o ffurfadwyedd, weldadwyedd, ac ymwrthedd cyrydiad, gan ei wneud yn ddelfrydol ar gyfer cymwysiadau morol a gwneuthuriad pwrpas cyffredinol:

Elfennau aloi cynradd:

Magnesiwm (mg): 2.2-2.8% (cryfhau datrysiad solet)

Cromiwm (cr): 0.15-0.35% (Gwelliant Gwrthiant Cyrydiad)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 95.7% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.40% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.25% ar y mwyaf

Copr (Cu): llai na neu'n hafal i 0.10% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.10% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0.10% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i 0.05% yr un, yn llai na neu'n hafal i gyfanswm o 0.15%

Proses weithgynhyrchu premiwm:

Paratoi toddi:

Alwminiwm cynradd purdeb uchel (lleiafswm o 99.7%)

Ychwanegiadau elfen aloi manwl gywir

Toddwch hidlo trwy hidlwyr ewyn cerameg (20-30 ppi)

Triniaeth Degassing Uwch (hydrogen <0.15 ml/100g)

Mireinio grawn gydag aloi meistr al-ti-b

Castio lled-barhaus uniongyrchol (DC)

Homogeneiddio:

450-480 gradd ar gyfer 6-12 awr

Rheoli tymheredd unffurf: ± 5 gradd

Cyfradd oeri Rheoledig: 30-50 gradd /awr

Gweithio poeth:

Dadansoddiad cychwynnol: 380-420 gradd

Rholio/ffugio canolradd: 350-380 gradd

GWEITHIO POETH TERFYNOL: Gradd 320-350

Rheoli tymheredd gofalus i sicrhau eiddo unffurf

GWEITHIO OER:

H32: Cyflwr chwarter-galed (straen wedi'i galedu)

H34: Cyflwr hanner caled (straen wedi'i galedu)

H38: Cyflwr caled llawn (straen wedi'i galedu)

Anelio (am o dymer):

340-360 gradd ar gyfer 1-3 awr

Oeri dan reolaeth i gyflawni'r strwythur grawn gorau posibl

Gorffen:

Cyflyru Arwyneb

Sythu manwl gywirdeb

Gwirio Dimensiwn

Archwiliad Ansawdd Arwyneb

Olrhain gweithgynhyrchu llawn gyda dogfennaeth gynhwysfawr ar gyfer pob cam cynhyrchu .

2. Priodweddau mecanyddol bar crwn alwminiwm 5052

Eiddo	O (anelwyd)	H32	H34	H38	Dull Prawf
Cryfder tynnol yn y pen draw	170-215 mpa	230-265 mpa	255-290 mpa	290-320 mpa	ASTM E8
Cryfder cynnyrch (0.2%)	65-95 mpa	160-190 mpa	180-210 mpa	220-250 mpa	ASTM E8
Elongation	18-30%	12-18%	8-14%	5-10%	ASTM E8
Caledwch	45-55 hb	60-70 hb	68-78 hb	75-85 hb	ASTM E10
Cryfder blinder (5 × 10⁸)	90-110 mpa	120-140 mpa	130-150 mpa	140-160 mpa	ASTM E466
Cryfder Crear	110-130 mpa	140-160 mpa	150-170 mpa	165-185 mpa	ASTM B769
Modwlws o hydwythedd	70.3 GPA	70.3 GPA	70.3 GPA	70.3 GPA	ASTM E111

Dosbarthiad Eiddo:

Cymhareb Eiddo Hydredol i Dransverse: 1.00: 0.95

Amrywiad ar draws diamedr:<3% for bars up to 50mm, <5% for bars >50mm

Amrywiad craidd i galedwch wyneb:<5 HB

Cadw eiddo ar ôl weldio: Ardderchog o'i gymharu ag aloion y gellir eu trin â gwres

3. Nodweddion microstrwythurol

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Grawn Equiaxed mewn Cyflwr Annealed

Grawn hirgul mewn tymer wedi'u caledu mewn straen

Maint grawn astm 5-8 (63-22 μm)

Dosbarthiad grawn unffurf ar draws yr adran

Dosbarthiad gwaddodi:

Gwasgariadau Al₁₂mg₂cr: 50-200 nm, dosbarthiad unffurf

Intermetallics Al-Fe-Si: Dosbarthiad Mireinio

Gwasgariadau CR-gyfoethog: yn gwella ymwrthedd cyrydiad

Datblygu Gwead:

Cyfeiriadedd bron ar hap mewn cyflwr O

Gwead dadffurfiad cymedrol yn nhymer H32/H34

Gwead dadffurfiad cryf yn H38 Temper

Nodweddion Arbennig:

Gwaddodion mg₂si mân ar ffiniau grawn (lleiaf posibl)

Dwysedd dadleoli isel mewn cyflwr O

Dwysedd dadleoli uwch mewn tymer wedi'u caledu mewn straen

Rheolaeth ailrystallization rhagorol mewn tymer ganolradd

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch manwl	Goddefgarwch Masnachol	Dull Prawf
Diamedrau	6-200 mm	± 0.20mm hyd at 30mm	± 0.30mm hyd at 30mm	Micromedr
		± 0.6% yn uwch na 30mm	± 1.0% yn uwch na 30mm
Horabalrwydd	N/A	50% o oddefgarwch diamedr	75% o oddefgarwch diamedr	Micromedr
Hyd	2000-6000 mm	± 3mm	± 6mm	Mesur tâp
Sythrwydd	N/A	0.5mm/m	1.0mm/m	Straightedge
Garwedd arwyneb	N/A	3.2 μm ra max	6.3 μm ra max	Mhrofilomedrau
Torri sgwâr diwedd	N/A	0.5 gradd ar y mwyaf	1.0 gradd ar y mwyaf	Hanfon

Ffurflenni safonol ar gael:

Bar crwn: diamedrau 6-200 mm

Gwasanaeth torri-i-hyd ar gael

Goddefiannau arbennig ar gael ar gais

Bariau daear manwl ar gyfer cymwysiadau beirniadol

Mae hydoedd arfer a gorffeniadau arwyneb ar gael

5. Dynodiadau tymer ac opsiynau caledu gwaith

Nghod	Disgrifiad o'r Broses	Ceisiadau gorau posibl	Nodweddion Allweddol
O	Wedi'i anelio'n llawn, wedi'i feddalu	Ceisiadau sydd angen y ffurfadwyedd mwyaf	Uchafswm hydwythedd, cryfder isaf
H32	Chwarter-galed (straen wedi'i galedu)	Gwneuthuriad pwrpas cyffredinol	Cydbwysedd da o gryfder a ffurfioldeb
H34	Hanner caled (straen wedi'i galedu)	Cymwysiadau Cryfder Cymedrol	Cryfder uwch gyda hydwythedd cymedrol
H36	Tri chwarter yn galed	Gofynion cryfder uchel	Cryfder uchel gyda llai o ffurfioldeb
H38	Llawn-galed (straen wedi'i galedu)	Y Ceisiadau Cryfder Uchaf	Y cryfder uchaf gyda'r ffurfiadwyedd lleiaf

Canllawiau dewis tymer:

O: Gweithrediadau ffurfio, plygu neu dynnu uchafswm

H32: Ffabrigo Pwrpas Cyffredinol gyda ffurf gymedrol

H34: Cymwysiadau sydd angen cryfder uwch gyda rhywfaint o ffurfadwyedd

H36/H38: Cymwysiadau sy'n gofyn am y cryfder mwyaf heb lawer o ffurfio

6. Nodweddion peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Sylwadau
Nhroed	HSS, carbid	Vc =180-400 m/min, f =0.1-0.4 mm/rev	Gorffeniad arwyneb da gydag offer cywir
Drilio	HSS, carbid	Vc =60-120 m/min, f =0.15-0.35 mm/rev	Ansawdd twll da, llosgi lleiaf posibl
Melinau	HSS, carbid	Vc =180-500 m/min, fz =0.1-0.2 mm	Defnyddio melino dringo i gael y gorffeniad gorau
Nhapiau	HSS, wedi'i orchuddio â thun	Vc =15-30 m/min	Ansawdd edau da gydag iriad cywir
Mireiniad	HSS, carbid	Vc =40-90 m/min, f =0.2-0.5 mm/rev	H8 goddefgarwch cyflawnadwy
Llif	Hss, carbid-tipped	Vc =1000-2000 m/min	Traw dant mân ar gyfer y canlyniadau gorau

Canllawiau saernïo:

Sgôr Machinability: 70% (1100 alwminiwm=100%)

Gorffeniad Arwyneb: da iawn (ra 0.8-3.2 μm yn hawdd ei gyflawni)

Ffurfio sglodion: sglodion hyd canolig; Mae torwyr sglodion yn fuddiol

Oerydd: Emwlsiwn sy'n hydoddi mewn dŵr a ffefrir (5-8% Crynodiad)

Gwisg Offer: Isel gyda pharamedrau cywir

Weldadwyedd: Ardderchog gyda TIG, MIG, a Weldio Gwrthiant

Gweithio oer: ffurfiadwyedd rhagorol mewn cyflwr O

Gweithio Poeth: 340-420 Gradd Argymhellir Ystod y Tymheredd

Plygu Oer: Isafswm Radiws 1 × Diamedr (O dymer), 1.5 × diamedr (H32), 2 × diamedr (H34/H38)

7. Systemau Gwrthiant a Diogelu Cyrydiad

Math o Amgylchedd	Sgôr gwrthsefyll	Dull Amddiffyn	Perfformiad disgwyliedig
Awyrgylch diwydiannol	Rhagorol	Wyneb glân	15-20+ mlynedd
Awyrgylch morol	Da iawn	Wyneb glân	10-15+ mlynedd
Trochi dŵr y môr	Da	Amddiffyniad Cathodig	5-10+ mlynedd gyda chynnal a chadw
Lleithder uchel	Rhagorol	Glanhau safonol	15-20+ mlynedd
Cyrydiad straen	Rhagorol	Dewis tymer iawn	Cyfres uwch i gyfres 6xxx/7xxx
Cyrydiad Galfanig	Da	Ynysu priodol	Dyluniad gofalus gyda metelau annhebyg

Opsiynau amddiffyn wyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm Trwch

Math III (caled): 25-50 μm Trwch

Anodizing Lliw: Cadw Lliw Ardderchog

Gorffeniad Mecanyddol:

Sgleinio: Gwell ymddangosiad a llai o safleoedd cychwyn cyrydiad

Gorffeniad wedi'i frwsio: addurniadol a swyddogaethol

Ffrwydro gleiniau: ymddangosiad matte unffurf

Systemau Peintio:

Pretreatment cotio trosi cromad

Primer epocsi + topcoat polywrethan

Systemau gradd morol ar gael

Trosi cemegol:

Trosi cromad alodin/iridite

Dewisiadau amgen sy'n cydymffurfio â ROHS

7. Systemau Gwrthiant a Diogelu Cyrydiad

Eiddo	Gwerthfawrogom	Ystyriaeth ddylunio
Ddwysedd	2.68 g/cm³	Cyfrifo pwysau ar gyfer cydrannau
Ystod doddi	607-649 gradd	Paramedrau weldio
Dargludedd thermol	138 W/m·K	Dyluniad Rheolaeth Thermol
Dargludedd trydanol	35-37% IACS	Dyluniad Cymwysiadau Trydanol
Gwres penodol	880 J/kg · K	Cyfrifiadau màs thermol
Ehangu Thermol (CTE)	23.8 ×10⁻⁶/K	Dadansoddiad straen thermol
Modwlws Young	70.3 GPA	Cyfrifiadau gwyro a stiffrwydd
Cymhareb Poisson	0.33	Paramedr dadansoddi strwythurol
Capasiti tampio	Cymedrola ’	Ceisiadau sy'n sensitif i ddirgryniad

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -80 gradd i +200 gradd

Perfformiad cryogenig: da (cryfder uwch ar dymheredd isel)

Priodweddau Magnetig: Di-magnetig

Ailgylchadwyedd: Gellir ailgylchu 100% gyda gwerth sgrap uchel

Effaith Amgylcheddol: ôl troed carbon isel o'i gymharu â dewisiadau amgen dur

9. Sicrwydd a Phrofi Ansawdd

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Gwirio pob prif elfen ac amhureddau

Profi Mecanyddol:

Profion tynnol (hydredol)

Profi Caledwch (Brinell)

Arolygiad Dimensiwn:

Mesuriadau diamedr mewn sawl lleoliad

Gwirio sythrwydd

Mesur Ovality

Archwiliad Gweledol:

Asesiad Diffygion Arwyneb

Gorffen Gwirio Ansawdd

Profi Arbenigol (pan fo angen):

Archwiliad Ultrasonic fesul ASTM E114

Penderfyniad Maint Grawn (ASTM E112)

Profi cyrydiad (chwistrell halen ASTM B117)

Profi dargludedd (cyfredol eddy)

Ardystiadau safonol:

Adroddiad Prawf Melin (en 10204 3.1)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Adroddiad Arolygu Dimensiwn

Dogfennaeth olrhain materol

10. Cymwysiadau ac ystyriaethau dylunio

Ceisiadau Cynradd:

Cydrannau Morol:

Caledwedd cwch bach

Ffitiadau a chaewyr

Rheiliau ac ysgolion

Cydrannau morol an-strwythurol

Trydanol ac Electroneg:

Siasi electronig a chaeau

Cydrannau Trawsnewidydd

Blociau terfynol a chysylltwyr

Sinciau gwres ar gyfer llwythi thermol cymedrol

Bwyd a Diod:

Offer Prosesu Bwyd

Cydrannau Cegin Masnachol

Offer dosbarthu diod

Cydrannau tanc storio

Pensaernïol:

Elfennau addurniadol mewnol

Cydrannau arwyddion

Cydrannau dodrefn

Gosodiadau dwyn nad ydynt yn llwyth

Ffabrigo Cyffredinol:

Cydrannau metel dalen

Cromfachau a chaledwedd mowntio

Gorchuddion a phaneli

Gwarchodwyr peiriannau

Manteision dylunio:

Ymwrthedd cyrydiad rhagorol yn y mwyafrif o amgylcheddau

Ffurfioldeb uwch, yn enwedig yn O dymer

Weldadwyedd rhagorol heb driniaeth wres ôl-weldio

Ymwrthedd blinder da

Ymddangosiad deniadol gyda gorffeniadau amrywiol

Priodweddau nad ydynt yn magnetig ar gyfer cymwysiadau electronig

Eiddo nad ydynt yn Sparking ar gyfer Ceisiadau Diogelwch

Machinability da ar gyfer cydrannau cymhleth

Dewis arall ysgafn yn lle dur gwrthstaen

Cryfder cymedrol gyda hydwythedd rhagorol

Cyfyngiadau dylunio:

Cryfder is o'i gymharu ag aloion cyfres 6xxx a 7xxx

Ddim yn dreeladwy gwres ar gyfer gwella cryfder

Gwrthiant gwisgo cymedrol

Gall brofi ymlacio straen o dan lwyth parhaus

Heb ei argymell ar gyfer cymwysiadau tymheredd uchel dros 200 gradd

Cadw cryfder cyfyngedig ar ôl weldio mewn tymer wedi'u caledu straen

Ystyriaethau Economaidd:

Dewis arall cost-effeithiol yn lle dur gwrthstaen

Cydbwysedd da o eiddo a chost

Costau cynnal a chadw is mewn amgylcheddau cyrydol

Llai o gostau gorffen oherwydd ymwrthedd cyrydiad naturiol

Ailgylchadwyedd rhagorol a gwerth sgrap uchel

Costau saernïo is o gymharu â deunyddiau anoddach

Agweddau Cynaliadwyedd:

100% yn ailgylchadwy heb golli eiddo

Dewis arall ynni-effeithlon yn lle dur

Mae bywyd gwasanaeth hir yn lleihau amlder amnewid

Dim sylweddau niweidiol nac elfennau â chyfyngiadau ROHS

Effaith amgylcheddol isel trwy gydol oes

Canran uchel o'r cynnwys wedi'i ailgylchu ar gael

Canllawiau Dewis Deunydd:

Dewiswch 5052 pan fo ymwrthedd cyrydiad a ffurfadwyedd yn flaenoriaethau

Dewiswch DEMPERS CARTER (H34/H38) ar gyfer mwy o ofynion cryfder

Ystyriwch 6061- T6 pan fydd angen cryfder uwch gyda gwrthiant cyrydiad cymedrol

Ystyriwch 5083 ar gyfer cymwysiadau morol cryfder uwch

Ystyriwch 3003 ar gyfer ceisiadau llai heriol gyda chyfyngiadau cost

Argymhellion Prosesu:

Caniatáu ar gyfer Springback wrth ffurfio gweithrediadau (yn cynyddu gyda thymer anoddach)

Defnyddio radiws priodol mewn gweithrediadau plygu yn seiliedig ar dymer

Defnyddio gweithdrefnau glanhau cywir cyn weldio

Tagiau poblogaidd: Bar crwn alwminiwm 5052, China 5052 Gwneuthurwyr bar crwn alwminiwm, cyflenwyr, ffatri
