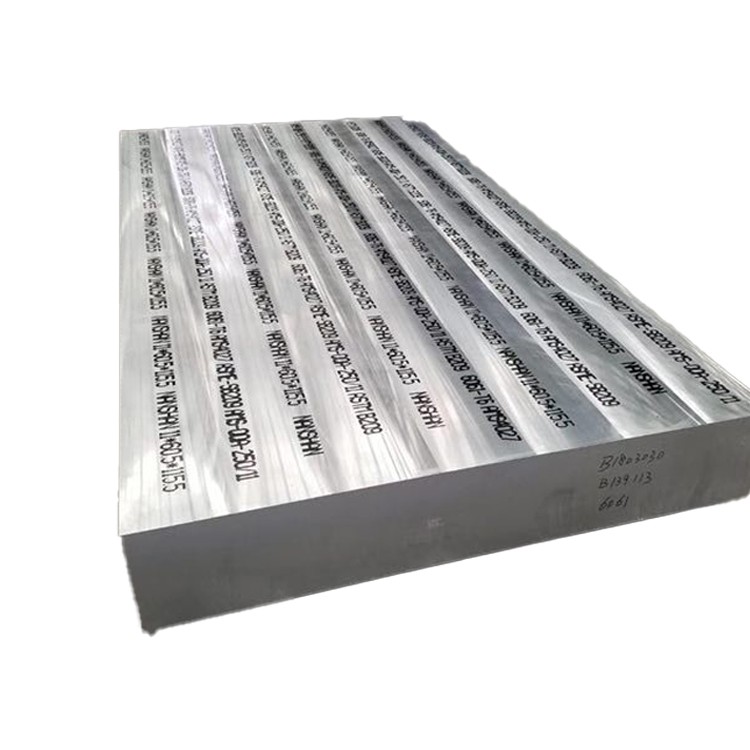

6061 Plât ffugio alwminiwm ultra trwchus

6061 Mae gan aloi alwminiwm gryfder tynnol uchel a chryfder cynnyrch, yn ogystal ag elongation da ar yr egwyl, gan arddangos priodweddau mecanyddol cynhwysfawr rhagorol . dwysedd isel, gyda phriodweddau ysgafn da . mae plastigedd a chadarnder da}}}}

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

6061 aluminum alloy (ASTM B209, AMS 4025) is a heat-treatable Al-Mg-Si alloy engineered for versatility and excellent mechanical properties. Ultra-thick forged plate variants (>150mm) yn cynnig cyfanrwydd strwythurol eithriadol trwy weithgynhyrchu arbenigol:

Cemeg Alloy:

Magnesiwm (mg): 0.8-1.2% (dyodiad mg₂si)

Silicon (SI): 0.4-0.8% (ffurfiad mg₂si)

Copr (Cu): 0.15-0.40% (cryfhau)

Cromiwm (cr): 0.04-0.35% (gwrthiant cyrydiad)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 97.5% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.7% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0.25% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.15% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.15% ar y mwyaf

Proses ffugio uwch-drwchus uwch:

Castio ingot: Premiwm-DEGASSED 7000-12000 kg ingots

Arolygu Cyn-Homogeneiddio: Profi Ultrasonic i Lefel A.

Homogenization: 580-590 gradd ar gyfer 24-36 awr (Rheoli Tymheredd Craidd)

Scalping: Peiriannu arwyneb i gael gwared ar barth arwahanu

Cynhesu: Gwresogi llwyfannu i radd 450-470 gydag unffurfiaeth ± 5 gradd

Ffugio agored:

Dadffurfiad aml-gyfeiriadol

10, 000-15, 000 tunnell gwasg hydrolig

Cymhareb dadffurfiad 3: 1 Isafswm

Anelio canolradd: 410 gradd ar gyfer 6-8 awr yn ôl yr angen

Triniaeth Gwres Datrysiad: 530-550 Gradd ar gyfer 2-5 awr (yn ddibynnol ar drwch)

Quenching manwl: quench polymer gyda chyfradd oeri rheoledig 45-90 gradd /min

Sythu: gwasg hydrolig gyda llwyth dosbarthedig

Heneiddio Artiffisial: Temer T6 neu T651 ar radd 170-190 ar gyfer 8-12 awr

Dogfennaeth o ansawdd llawn gydag olrhain toddi-i-gynnyrch .

2. Priodweddau mecanyddol plât ffug ultra-trwchusDisgrifiad o gynhyrchion

Eiddo	Isafswm	Nodweddiadol	Safon Prawf	Arwyddocâd ar gyfer adrannau ultra-trwchus
Cryfder tynnol yn y pen draw	290 MPa	310-330 mpa	ASTM B557	Yn cael ei gynnal trwy groestoriad cyfan
Cryfder cynnyrch (gwrthbwyso 0.2%)	240 MPa	260-280 mpa	ASTM B557	Llai na 10% craidd amrywio i'r wyneb
Elongation	8%	10-14%	ASTM B557	Yn hanfodol ar gyfer hydwythedd adran drwchus
Cryfder Crear	170 MPa	180-210 mpa	ASTM B769	Paramedr dylunio ar y cyd ar gyfer cysylltiadau wedi'u bolltio
Cryfder dwyn (e/d =2.0)	430 MPa	450-480 mpa	ASTM E238	Perfformiad twll clymwr
Cryfder blinder (10⁷)	95 MPa	100-120 mpa	ASTM E466	Gwrthiant llwytho cylchol tymor hir
Caledwch	95 Hb	95-105 hb	ASTM E10	Llai na neu'n hafal i amrywiad o 5% trwy drwch
Toughness Toriad (K₁C)	29 mpa√m	32-37 mpa√m	ASTM E399	Yn hanfodol ar gyfer goddefgarwch difrod
Gostyngiad trwy drwch	6% min	8-12%	ASTM E8	Hydwythedd cyfeiriad z

Cyfeiriadedd (cymarebau nodweddiadol):

L vs . lt: llai na neu'n hafal i 1.05: 1 cymhareb cryfder tynnol

L vs . st: llai na neu'n hafal i 1.10: 1 cymhareb cryfder tynnol

Craidd vs . Arwyneb: llai na neu'n hafal i 1.08: 1 cymhareb cryfder cynnyrch

3. Rheoli microstrwythur ffugio ultra-drwchusDisgrifiad o gynhyrchion

Prosesu trwch-benodol:

Dosbarthiad dadffurfiad:

Cywasgiad efail aml-echelol

Gostyngiad o leiaf 25% yn y tocyn terfynol

Rheoli tymheredd cyson trwy'r adran

Rheoli Cyfradd Quench:

Crynodiad polymer: 12-18%

Cyflymder cynnwrf: 2.5-3.5 m/s

Rheoli Codi Tymheredd:<15°C max

Lliniaru Graddiant Thermol:

Mae isothermol yn dal ar dymheredd critigol

Monitro tymheredd craidd wrth ei brosesu

Cyfradd oeri Rheoledig: 60-80 gradd /min arwyneb, 40-55 gradd /min craidd

Nodweddion microstrwythurol:

Maint Grawn: ASTM 4-6 (40-70 μm)

Recrystallization: >Strwythur wedi'i ailrystaleiddio 85%

Dosbarthiad gwaddodi:

Cynradd mg₂si: 0.5-2 μm

"Nodwyddau: 4-8 nm mewn diamedr

Cyfnod Q a b'-cyfnod wedi'i reoli

Dwysedd Gwasgaru: 1-3 × 10⁶/mm²

Gwead: Ciwb wedi'i addasu gyda llai o anisotropi

Sgôr Cynhwysiant: Llai na neu'n hafal i 0.5 fesul ASTM E45

Uchafswm amrywiad maint grawn: 2 rif ASTM trwy drwch

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch manwl	Goddefgarwch Masnachol
Thrwch	150-500 mm	± 3 mm	± 5 mm
Lled	1000-3500 mm	± 5 mm	± 8 mm
Hyd	2000-12000 mm	+15/-0 mm	+25/-0 mm
Gwastadrwydd	N/A	0.15% o hyd	0.30% o hyd
Gyfochrogrwydd	N/A	0.5% o drwch	1.0% o drwch
Edge Sythrwydd	N/A	1 mm/1000 mm	2 mm/1000 mm
Garwedd arwyneb	N/A	6.3 μm ra max	12.5 μm ra max

Paramedrau Arbenigol:

Lwfans Peiriannu: Argymhellir 15mm yr ochr

Rhyddhad Straen: Angenrheidiol Cyn Peiriannu Precision

Profi Ultrasonic: Archwiliad Cyfeintiol 100%

Dwysedd: 2.70 g/cm³ (± 0.01 g/cm³)

Fformiwla Pwysau: trwch (mm) × lled (m) × hyd (m) × 2.70=pwysau (kg)

Uchafswm Pwysau Darn Sengl: 25, 000 kg

5. Triniaeth Gwres ac Optimeiddio Eiddo

Dynodiad tymer	Phrosesu	Ngheisiadau	Eiddo Allweddol
T651	Datrysiad wedi'i drin, straen wedi'i leddfu trwy ymestyn (1.5-3%), heneiddio artiffisial	Awyrofod Cynradd, Amddiffyn, Gwneud Mowld	Y cryfder mwyaf gyda gwrthiant cyrydiad straen da
T6511	Datrysiad wedi'i drin, straen wedi'i leddfu trwy ymestyn (rheoledig), oed artiffisial	Cydrannau strwythurol beirniadol, rhannau manwl	Sefydlogrwydd dimensiwn rhagorol gyda chryfder uchel
T6510	Datrysiad wedi'i drin, lleiafswm o leddfu straen, oed artiffisial	Geometregau cymhleth, cydrannau pont	Eiddo cytbwys ag ystumio lleiaf
T73	Datrysiad wedi'i drin, ei orbwyso	Gwasanaeth tymheredd uchel, cymwysiadau beirniadol cyrydiad straen	Gwrthiant cyrydiad straen uwch, sefydlogrwydd thermol

Paramedrau Triniaeth Gwres Datrysiad:

Tymheredd: 530-550 gradd

Amser: 25 munud/modfedd o drwch (o leiaf 2 awr)

Unffurfiaeth tymheredd: ± 5 gradd yr amrywiad uchaf

Oedi quenching:<15 seconds maximum

Offer trosglwyddo: gosodiadau trin arbenigol

Opsiynau Heneiddio Artiffisial:

Cylch T6: 175-185 gradd ar gyfer 8-10 awr

Cylch T651: 175-185 gradd ar gyfer 6-8 awr

Cylch T73: Cam Deuol (175 gradd /4hr + 215 gradd /8hr)

6. Nodweddion peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Nodiadau ar gyfer plât ultra-trwchus
Melino trwm	Mewnosodiadau carbid	Vc =300-700 m/min, fz =0.15-0.25 mm	Dringo melino yn well
Drilio twll dwfn	Driliau carbid	Vc =60-120 m/min, fn =0.15-0.30 mm/rev	Mae angen cylch Peck
Ddiflas	Offer PCD	Vc =500-1000 m/min	Bariau diflas llaith yn hanfodol
Melino wynebau	Melinau Wyneb Carbide	Vc =350-800 m/min	Geometreg rhaca positif uchel
Nhapiau	Tapiau hss-e-pm	Vc =15-30 m/min	HFFENEDIADAU HFOL
Llif	Tip-tipped	40-60 m/min, 2-3 dannedd yn ymgysylltu	Llifogydd oeri yn orfodol

Ystyriaethau Arbennig:

Rheoli Straen Gweddilliol: Rhyddhau 75% o'r stoc cyn peiriannu terfynol

Gosod: grym clampio wedi'i ddosbarthu i atal ystumio

Ymgysylltu ag offer: Uchafswm o 60% o diamedr torrwr lled y toriad

Oerydd: pwysedd uchel (70+ bar) ar gyfer nodweddion dwfn

Peiriannu Trwm: Uchafswm Dyfnder 5mm y toriad fesul pas

Cynhyrchu Gwres: Monitro tymheredd y darn gwaith yn ystod peiriannu

Gwacáu sglodion: yn hanfodol ar gyfer melino poced dwfn

7. Gwrthiant cyrydiad a thriniaethau arwynebon

Hamgylchedd	Berfformiad	Dull Amddiffyn	Disgwyliad Bywyd Gwasanaeth
Awyrgylch diwydiannol	Da iawn	Anodizing math II/III	15-20+ mlynedd
Amgylchedd morol	Da	Trosi cromad + paent	10-15+ mlynedd
Dŵr croyw	Rhagorol	Lleiafswm yr amddiffyniad sydd ei angen	30+ mlynedd
Prosesu Cemegol	Teg i Dda	Ptfe anodize	Cais penodol
Tymheredd Uchel	Nheg	Haenau tymheredd uchel	5-10+ mlynedd
Gwasanaeth Claddedig	Da iawn	Haenau bitwminaidd	40+ mlynedd

Opsiynau Triniaeth Arwyneb:

Anodizing:

Math II: 10-25 μm Trwch

Math III (caled): 25-75 μm Trwch

Opsiynau wedi'u trwytho PTFE

Haenau trosi:

Trosi cromad (MIL-DTL -5541)

Triniaethau cromiwm trivalent

Dewisiadau amgen heblaw cromad (TI/ZR)

Systemau Peintio:

Primer epocsi + topcoat polywrethan

Gorchudd Powdwr (190-210 Cure gradd)

Haenau diwydiannol solidau uchel

Paratoadau Arwyneb Arbennig:

Mecanyddol: GRIT BLAST SA 2.5

Cemegol: ysgythriad asid a desmut

Gwead laser ar gyfer cymwysiadau arbenigol

8. Priodweddau Ffisegol ar gyfer Peiriant Dylunio

erydol

Eiddo	Gwerthfawrogom	Arwyddocâd mewn cymwysiadau ultra-trwchus
Ddwysedd	2.70 g/cm³	Cyfrifo pwysau ar gyfer cydrannau mawr
Ystod doddi	582-652 gradd	Cyfyngiadau lleddfu straen
Dargludedd thermol	167 W/m·K	Afradu gwres mewn masau mawr
Dargludedd trydanol	43% IACS	Ceisiadau cysgodi EMI
Gwres penodol	896 J/kg · K	Syrthni thermol wrth brosesu
Ehangu Thermol	23.6 ×10⁻⁶/K	Ehangu gwahaniaethol mewn gwasanaethau
Modwlws Young	68.9 GPA	Stiffrwydd mewn cymwysiadau strwythurol
Cymhareb Poisson	0.33	Newidiadau dimensiwn o dan lwyth
Capasiti tampio	0.008-0.01	Nodweddion Dirgryniad
Tryledrwydd thermol	69 mm²/s	Prosesu cyfradd trosglwyddo gwres

9. Protocolau rheoli a phrofi ansawdd

Protocol Profi Gorfodol:

Dadansoddiad Cemegol: Sbectrosgopeg Allyriadau Optegol

Profi Mecanyddol:

Profion tynnol (arwyneb, t/4, safleoedd t/2)

Arolwg Caledwch (Traverse ac Hydredol)

Gwerthusiad nad yw'n ddinistriol:

Archwiliad Ultrasonic fesul AMS-STD -2154 Dosbarth A.

Archwiliad treiddgar o arwynebau critigol

Gwerthusiad metelegol:

Mesur maint grawn fesul ASTM E112

Sgôr cynhwysiant fesul ASTM E45

Dadansoddiad microstrwythurol ar gyfer dosbarthu gwaddod

Arolygiad Dimensiwn:

Gwirio CMM o ddimensiynau beirniadol

Sganio laser am gywirdeb proffil

Mapio trwch ar bwyntiau grid diffiniedig

Pecyn Ardystio:

Adroddiad Prawf Deunydd (EN 10204 Math 3.1/3.2)

Tystysgrif Cyfansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Cofnodion Siart Trin Gwres

Adroddiadau NDT a Meini Prawf Derbyn

Adroddiadau Arolygu Dimensiwn

Dogfennaeth olrhain (toddi i'r cynnyrch)

Datganiadau Cydymffurfiaeth (ROHS, Reach, ac ati .)

10. Cymwysiadau a Thrin Diwydiannol

Ceisiadau Cynradd:

Cydrannau strwythurol awyrofod

Llwyfannau System Amddiffyn

Offer gweithgynhyrchu lled -ddargludyddion

Seiliau mowld chwistrelliad plastig

Elfennau strwythurol pont

Cydrannau diwydiant niwclear

Fframiau cludo trwm

Seiliau strwythurol offer peiriant

Rholiau wrth gefn melin rolio

Elfennau gosod cryfder uchel

Protocol Trin Deunydd:

Gofynion Codi:

System codi pwynt 4-

Bariau taenwr yn orfodol

Uchafswm ongl sling: 60 gradd o lorweddol

Capasiti Codi: Ffactor Diogelwch 3: 1

Amodau storio:

Argymhellir storio dan do

Cefnogaeth o leiaf 300mm o gyfnodau

Pentyrru cyfyngiad uchder: uchafswm o 1.5m

Osgoi cyswllt uniongyrchol â metelau annhebyg

Cludiant:

Yn ddiogel gyda strapio anfetelaidd

Dirgryniad yn lleddfu deunyddiau

Amddiffyn ymyl yn orfodol

Amddiffyn lleithder yn ystod y tramwy

Paratoi Peiriannu:

Sefydlogi tymheredd: o leiaf 24 awr

Lleddfu straen a argymhellir cyn peiriannu beirniadol

Cynllun tynnu deunydd dilyniannol

Addasiad grym clampio cynyddol

11. Ystyriaethau dylunio ar gyfer adrannau ultra-trwchus

Ffactorau dylunio strwythurol:

Optimeiddio Modwlws Adran:

Defnyddio mantais trwch llawn ar gyfer plygu gwrthiant

Perfformiad cyfatebol i Beam gyda llai o bwysau

Ystyriwch strwythurau gwe mewnol mewn rhannau trwchus iawn

Dewis clymwr:

Pellter ymyl lleiaf: diamedr 2 × bollt

Ymgysylltu edau a argymhellir: diamedr 1.5 × bollt

Manylebau torque: 65-75% o werthoedd dur safonol

Dwyn y defnydd o gryfder hyd at 480 MPa

Rheolaeth Thermol:

Caniatáu ar gyfer ehangu thermol o 2.36mm y metr fesul 100 gradd

Dylunio Cymalau Ehangu ar gyfer Strwythurau Mawr

Ystyriwch raddiannau thermol yn ystod weldio

Llwytho Dynamig:

Terfyn Dygnwch Blinder oddeutu 100 MPa

Cymhwyso ffactorau crynodiad straen yn y cyfnod dylunio

Ergyd peening ar gyfer arwynebau blinder-feirniadol

Strategaethau lleihau pwysau:

Melino poced ardaloedd nad ydynt yn feirniadol

Dosbarthiad trwch dethol

Strwythurau hybrid gydag elfennau cyfansawdd

Optimeiddio topoleg ar gyfer
