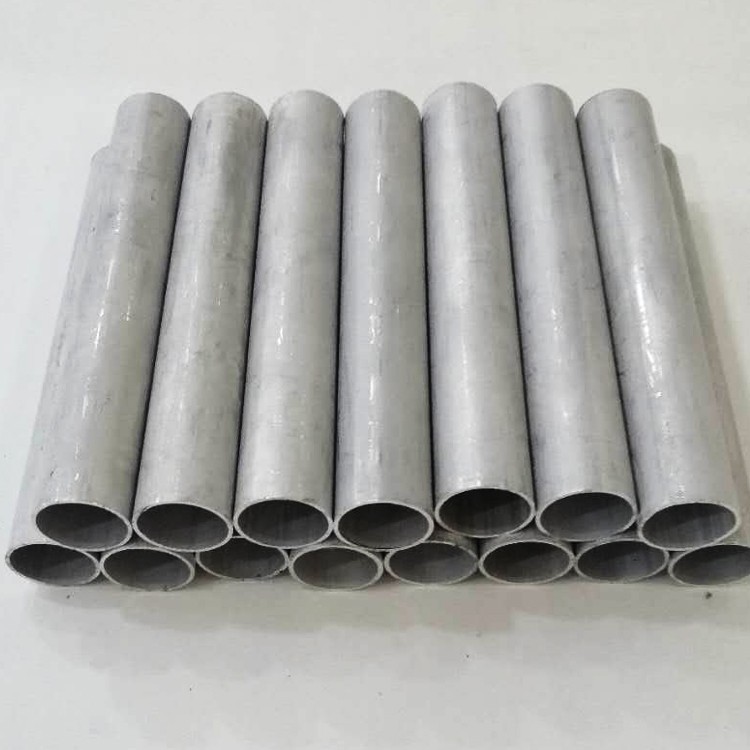

6061 T6 TUBE ALWMINUM

6061 Mae gan diwb di -dor alwminiwm briodweddau mecanyddol da, ymwrthedd cyrydiad, a weldadwyedd, gan ei wneud yn ddeunydd delfrydol ar gyfer cymwysiadau diwydiannol amrywiol .

Anfon ymchwiliad

1. Cyfansoddiad a Safonau Deunydd

Mae cydymffurfio ag ASTM B210, AMS 4151, ac ISO 6361-2 Safonau, 6061- T6 tiwb alwminiwm yn cynnwys llunio aloi magnesiwm-silicon wedi'i optimeiddio ar gyfer cymwysiadau strwythurol:

Elfennau cynradd:

Magnesiwm (mg): 0.8-1.2% (ffurfiau mg₂si yn gwaddodi)

Silicon (SI): 0.4-0.8% (yn gwella cryfder a hylifedd)

Copr (Cu): 0.15-0.40% (yn gwella machinability)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 97.0% (cydbwysedd)

Terfynau amhuredd:

Haearn (Fe): llai na neu'n hafal i 0.70%

Cromiwm (cr): 0.04-0.35%

Sinc (Zn): llai na neu'n hafal i 0.25%

Manganîs (mn): llai na neu'n hafal i 0.15%

Mae dilysu trydydd parti fesul NADCAP AC7117 yn sicrhau cysondeb cemegol gyda gwyriad 5% mwyaf mewn elfennau allweddol . Mae'r gymhareb mg cytbwys: Si (1 . 73: 1) yn galluogi'r ffurfiant gwaddod gorau posibl yn ystod triniaeth gwres T6 {14} AMS-QQ-A -200/2, ac ASTM B241 ar gyfer cymwysiadau pwysau.

2. Perfformiad cryfder

Mae 6061- T6 yn dangos effeithlonrwydd strwythurol uwchraddol ar gyfer cymwysiadau sy'n dwyn llwyth:

Eiddo	Gwerthfawrogom	Safon Prawf
Cryfder tynnol (rm)	310-330 mpa	ASTM E8
Cryfder Cynnyrch (RP0.2)	275-290 mpa	ASTM E8
Elongation ar yr egwyl (%)	10-15%	ASTM E8
Cryfder Crear	207 MPa	ASTM B769
Cynnyrch cywasgol	285 MPa	ASTM E9
Dygnwch blinder (10⁷ cylch)	95-110 mpa	ISO 1099
Toriad Toriad	29 mpa√m	ASTM E399
Caledwch (rockwell b)	60-65 hrb	ASTM E18

Yn cynnal cryfder tymheredd ystafell 85% ar 150 gradd ac yn arddangos caledwch effaith ragorol o 20j ar -40 gradd .

3. Proses trin gwres

Mae dilyniant tymer T6 yn dilyn paramedrau a reolir yn fanwl gywir:

Triniaeth Datrysiad:

530 gradd ± 10 gradd ar gyfer 60-90 munud (homogeneiddio)

Atmosffer: Ffwrnais wedi'i diogelu gan nitrogen (unffurfiaeth ± 5 gradd)

Quenching cyflym:

Water quenching at >Cyfradd oeri 200 gradd /eiliad

Oedi quench:<15 seconds maximum

Heneiddio artiffisial:

175 gradd ± 5 gradd ar gyfer 8-10 awr

Dull oeri: aer gorfodol (mwy na neu'n hafal i gyfradd 10 gradd /min)

Nodweddion microstrwythurol:

Maint Grawn: ASTM 5-6 (20-50 μm)

Dosbarthiad gwaddodi: "(mg₅si₆) cam yn drech

Dwysedd Dadleoli: 10⁸/cm²

Gronynnau cyfnod eilaidd:<0.5% volume fraction

Mae ailgynhesu uwchlaw 250 gradd yn achosi gor-ddweud gyda gostyngiad cryfder o 15% . Rhyddhad Straen Angenrheidiol Ar ôl Ffurfio Difrifol: 345 Gradd ar gyfer 1 Awr + Ail-heneiddio .

4. Dimensiynau ac addasu

Wedi'i weithgynhyrchu i oddefiadau peirianneg strwythurol:

Baramedrau	Ystod safonol	Goddefgarwch manwl	Opsiynau Custom
Diamedr allanol	{0} mm	± 0.1% OD	Proffiliau petryal
Trwch wal	{0} mm	± 7% wt	Trawsnewidiadau wal amrywiol
Hyd	1-12 m	+0/-3 mm	Hyd at 20m hyd
Sythrwydd	-	0 . 5 mm/m max.	± 0.2 mm/m
Horabalrwydd	-	Llai na neu'n hafal i 0.75% TIR	Llai na neu'n hafal i 0.3% TIR
Radiws plygu (min)	2.0 × OD	-	Radiws tynn: 1.2 × OD

Gwasanaethau Ffabrigo:

Plygu tynnu cylchdro manwl (ar y mwyaf 180 gradd)

Ffurfio diwedd CNC ar gyfer cymalau cymhleth

Hydrofformio ar gyfer adrannau nad ydynt yn gylchol

Notching ac ymdopi ar gyfer systemau truss

Anodizing fesul mil-a -8625 math II

5. Priodweddau gwrthiant cyrydiad

Data Perfformiad Amgylcheddol

Hamgylchedd	Sgôr ISO 9223	Cyfradd cyrydiad (μm yr flwyddyn)	Argymhelliad Amddiffyn
Awyrgylch gwledig	RC2 (Da)	<3 μm/yr	Anodizing pensaernïol
Amlygiad arfordirol	RC3 (Teg)	10-15 μm/yr	Systemau cotio PVDF
Ardal ddiwydiannol	RC4 (Cymedrol)	15-30 μm/yr	Leinin cerameg-epoxy
Alclad 6061	RC1 (Ardderchog)	<1 μm/yr	Haen clad 10%

Dulliau Amddiffyn:

Anodi:

Asid sylffwrig (Math II): 15-25 μm Trwch

Hard anodizing (Type III): 50-70μm (>60 hrc)

Haenau organig:

Haenau fflworopolymer: 25-50 μm dft

Gorchudd Powdwr Polyester: 60-80 μm

Triniaethau Cemegol:

Trosi cromad (MIL-DTL -5541)

Ocsidiad electrolytig plasma (PEO)

6. Nodweddion Machinability

Paramedrau Optimeiddio

Gweithrediad	Deunydd Offer	Cyflymder (m/min)	Bwydo (mm/rev)	Nodiadau
Nhroed	Carbide k10	300-500	0.15-0.30	Rhaca positif 7 gradd
Melinau	Carbide k20	250-450	0.06-0.18	Dringo melino
Drilio	Tialn wedi'i orchuddio	60-100	0.05-0.12	Ongl pwynt 140 gradd
Nhapiau	Hss-co8	10-15	Trawiad	Dyfnder edau 70%

Perfformiad Peiriannu:

Sgôr Machinability: 80% (llinell sylfaen: 2011- t 3=100%)

Gorffen Arwyneb yn gyraeddadwy: RA 0.4μm

Tuedd Edge Adeiledig: Isel (Gradd 2 fesul ISO 3685)

Nodweddion Sglodion: Sglodion Parhaus sy'n gofyn am dorwyr

Gofynion Oerydd: Olew hydawdd 5-8% Crynodiad

Sefydlogrwydd Dimensiwn:<0.02mm thermal expansion at 100°C

7. Dulliau weldadwyedd ac ymuno

Argymhellodd Weldio Arc Twngsten Nwy (GTAW)
Angen rheolaeth gwres llym i gadw eiddo:

Paramedrau weldio ymasiad

Aloion Llenwi: ER4043 (ALSI5) neu ER5356 (ALMG5)

Tymheredd Interpass:<65°C

Preheat: Optional for >Trwch 6mm

Heneiddio ôl-WELD: 175 gradd /4 awr i adfer eiddo

Ymuno amgen

Weldio troi ffrithiant:

Cylchdro: 800-1200 rpm

Traverse: 50-200 mm/min

Bondio gludiog:

Epocsi: fm73 (22-28 cneif mpa)

Prep arwyneb: trosi cromad

Cau mecanyddol:

Rhybedion dall: mandrel dur gwrthstaen

Sgriwiau Drilio Llif: Llwyth echelinol hyd at 800N

Ymuno â llewys: Cadw cryfder tiwb 150%

8. Priodweddau ffisegol

Eiddo	Gwerthfawrogom	Safon Prawf
Ddwysedd	2.70 g/cm³	ASTM B311
Dargludedd thermol (25 gradd)	167 W/m·K	ASTM E1461
Cte (20-100 gradd)	23.6 μm/m · gradd	ASTM E228
Gwrthsefyll trydanol	42 nΩ·m	ASTM B193
Modwlws o hydwythedd	68.9 GPA	ASTM E111
Cyfernod cryfder blinder	0.56	ASTM E739
Gwres penodol)	960 J/kg · K	ASTM E1269
Temp ail -fewnosod	290 gradd	ASTM E112

9. Safonau Ansawdd Arwyneb

Gorffeniadau Arwyneb:

Fel y lluniwyd: ra 0.8-1.6 μm

Gorffen oer: ra 0.4-0.8 μm

Pwyleg Drych: RA<0.1μm achievable

Meini Prawf Arolygu (ASTM B241):

Dyfnder crafu:<0.5% WT

Cynhwysiadau arwyneb:<0.25mm

Afliwiad: dim

Llinellau marw:<0.1mm height

Protocolau Glanhau:

Alcalïaidd yn dirywio i AMS 2646

Ysgythriad asid ar gyfer gludyddion

Electropolishing ar gyfer cymwysiadau misglwyf

10. Ardystiadau a phrofi

Protocolau sicrhau ansawdd

Dadansoddiad Cemegol:

Sbectrometreg fesul ASTM E1251

Gwirio ICP ar gyfer elfennau olrhain

Profion mecanyddol:

Profi tynnol traws (ASTM E8)

Prawf gwastatáu i ostyngiad OD 75%

Dulliau NDT:

Profi Ultrasonic: 5-10 MHz Profwyr

Profi Hydrostatig: 2 × Pwysau Gweithio

Cerrynt eddy fesul astm e309

Ardystiadau Diwydiant

AS9100 Ansawdd Awyrofod

ISO 9001: 2015 Rheoli Ansawdd

PED 2014/68/Categori Atodiad I II Atodiad I

Ardystiad Llestr Pwysau Tüv Süd

Cymeradwyaeth math cofrestr lloyds

FDA CFR 21.177.1500 (Cydymffurfio Cyswllt Bwyd)

Cymwysiadau Strwythurol: Cewyll rholio, fframiau gofod, silindrau hydrolig, breichiau robotig, cyplau strwythurol, ac elfennau pensaernïol lle mae cydbwysedd cryfder/weldadwyedd yn hollbwysig .

Pecynnau: Papur VCI yn cydblethu + bwndeli-lapio crebachu, cratiau pren gyda desiccant . Amser Arweiniol Safonol: 6 wythnos .
