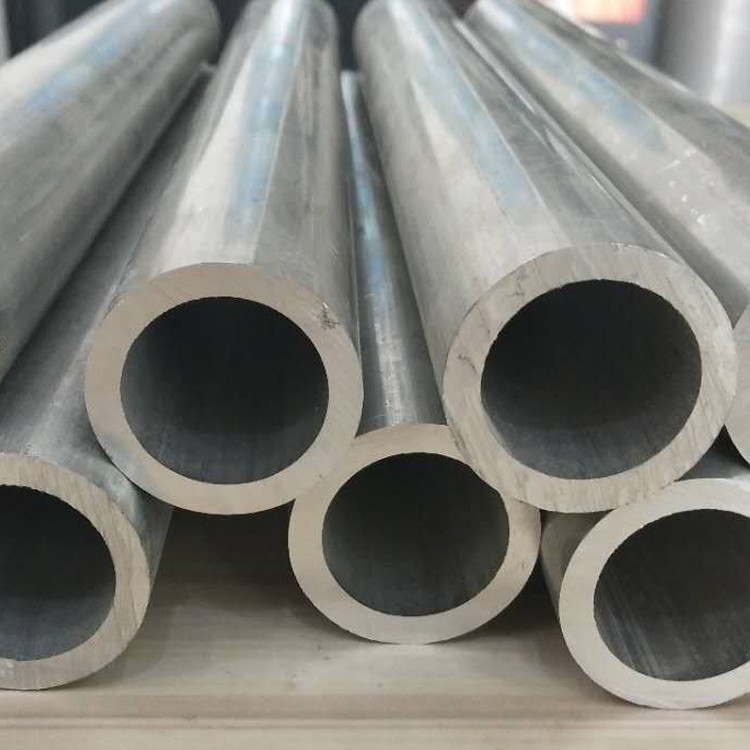

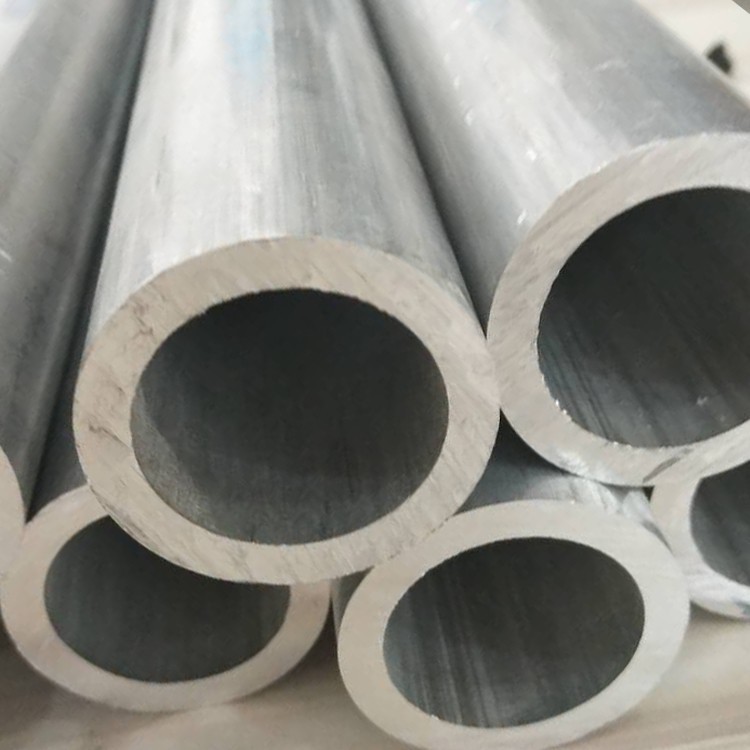

3003 tiwb crwn alwminiwm

Mae tiwb alwminiwm di-dor 3003 yn ddeunydd amlswyddogaethol a pherfformiad uchel a ddefnyddir yn helaeth mewn sawl diwydiant .

Anfon ymchwiliad

1. Cyfansoddiad a Safonau Deunydd

Gan gydymffurfio ag ASTM B210, ASTM B491, ac EN 573-3, mae tiwbiau crwn alwminiwm 3003 yn cynnwys fformiwleiddiad aloi wedi'i wella â manganîs wedi'i optimeiddio ar gyfer ffurfioldeb uwch ac ymwrthedd cyrydiad:

Elfennau cynradd:

Manganîs (mn): 1.0-1.5% (yn cynyddu cryfder heb gyfaddawdu hydwythedd)

Magnesiwm (mg): llai na neu'n hafal i 0.10% (symiau olrhain ar gyfer gwella prosesu)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 97.8% (cydbwysedd)

Terfynau amhuredd:

Haearn (Fe): llai na neu'n hafal i 0.7%

Silicon (SI): llai na neu'n hafal i 0.6%

Copr (Cu): 0.05-0.20%

Sinc (Zn): llai na neu'n hafal i 0.10%

Wedi'i gyflenwi mewn tymer sydd wedi'u caledu gan straen gan gynnwys H14 (¼ caled), H18 (½ caled), ac O (anelwyd) fesul manylebau ASTM B210 . ardystiedig i MIL-T -5062 B ar gyfer cymwysiadau morol ac NSF/ANSI 61 ar gyfer Systemau Dŵr Dŵr Cyffyrddadwy {CYFARNACTERTIONS CYFARNAL {ANSETERSTERS CYFARTRACH {ANSICT Ar gyfer gwrthiant cyrydiad unffurf .

2. Perfformiad cryfder

Mae 3003 yn cynnig ffurfioldeb oer eithriadol gyda chryfder cymedrol ar gyfer cymwysiadau strwythurol:

Eiddo	O dymer	H14 tymer	H18 tymer	Safon Prawf
Cryfder tynnol (rm)	110-145 mpa	145-180 mpa	170-215 mpa	ASTM E8
Cryfder Cynnyrch (RP0.2)	35-50 mpa	125-150 mpa	160-195 mpa	ASTM E8
Elongation ar yr egwyl (%)	25-35%	8-15%	4-8%	ASTM E8
Cynnyrch cywasgu	40 MPa	130 MPa	165 MPa	ASTM E9
Cryfder Crear	75 MPa	100 MPa	130 MPa	ASTM B769
Dygnwch blinder (10⁷ cylch)	60 MPa	75 MPa	95 MPa	ISO 1099
Cymhareb Lluniadu Dwfn (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >Ductility 90% ar radd -196 ac yn arddangos priodweddau ffurfio rhagorol mewn gweithrediadau gwaith oer .

3. Trin a phrosesu gwres

Fel aloi na ellir ei drin â gwres, cyflawnir priodweddau mecanyddol trwy galedu straen:

Proses waith oer

Rholio poeth: Prosesu cychwynnol ar 370-480 gradd i drwch 8mm

Lluniad oer: Gostyngiadau dilyniannol yn cyflawni:

O dymer: aneal llawn ar 415 gradd

H14: 7-15% Gostyngiad ardal

H18: 25-30% Gostyngiad ardal

Anelio canolradd: 315-345 gradd am 2 awr fesul gostyngiad o 50%

Microstrwythur sy'n deillio o hynny

Maint grawn: ASTM 6-9 (10-30 μm equiaxed grawn)

Gwasgariadau: Gronynnau Cyfnod Al₆ (MN, Fe) (<0.5μm)

Dwysedd dadleoli: 10⁷/cm² (o) i 10¹⁰/cm² (H18)

Cyfernod gwead:<0.65 for deep drawing applications

Trothwy ailrystallization: 250-280 gradd

4. Dimensiynau ac addasu

Wedi'i weithgynhyrchu i union oddefiadau ar gyfer cymwysiadau HVAC a phensaernïol:

Baramedrau	Ystod safonol	Goddefgarwch manwl	Opsiynau Custom
Diamedr allanol	3-400 mm	± 0.1% OD	Proffiliau eliptig
Trwch wal	0.3-8 mm	± 8% wt	Adrannau taprog
Hyd	0.5-12 m	+2 mm/-0 mm	Coiled hyd at 60m
Sythrwydd	-	1 . 5mm/m Max.	± 0.5mm/m
Horabalrwydd	-	Llai na neu'n hafal i 1.2% Tir	Llai na neu'n hafal i 0.5% TIR
Radiws plygu (min)	1.0 × OD	-	Lleiafswm 0.6 × OD

Ffabrigo Arbennig:

Ehangu yn ffurfio ar gyfer cysylltiadau cyfnewidydd gwres

Swinging Rotari ar gyfer lleihau tapr

Ffurfio Diwedd Custom (Flare, Bead, Bulge)

Rholio rhigol ar gyfer cymalau mecanyddol

Cyfluniadau tiwb troellog

5. Priodweddau gwrthiant cyrydiad

Data Perfformiad Amgylcheddol

Hamgylchedd	Sgôr ISO 9223	Cyfradd cyrydiad (μm yr flwyddyn)	Argymhelliad Amddiffyn
Dŵr croyw	RC1 (Ardderchog)	<0.5 μm/yr	Passivation mewnol
Trin Cemegol	RC2 (Ardderchog)	1-3 μm/yr	Leinin polyethylen
Awyrgylch arfordirol	RC3 (Da)	3-8 μm/yr	Cotio trosi cromad
Ardal ddiwydiannol	RC3 (Da)	8-15 μm/yr	Cotio powdr
Prosesu bwyd	RC1 (Ardderchog)	0.2 μm yr flwyddyn	Electropolihing

Systemau amddiffyn:

Phasrwydd: Triniaeth asid nitrig fesul ASTM B580

Haenau:

Haenau epocsi-ffenolig: 30-60 μm dft

Polywrethan: 40-80 μm ar gyfer gwrthiant UV

Amddiffyniad Galfanig: Metallization chwistrell sinc + seliwr

Triniaethau Biocidal: Trwytho ion arian ar gyfer rheolaeth ficrobaidd

6. Nodweddion Machinability

Paramedrau Optimeiddio

Gweithrediad	Deunydd Offer	Cyflymder (m/min)	Bwydo (mm/rev)	Nodiadau
Nhroed	Carbide k10	250-450	0.25-0.45	Rhaca positif miniog
Melinau	Carbide k20	300-500	0.15-0.30	Offer Helix Uchel
Drilio	HSS-CO5	100-150	0.12-0.20	Ongl pwynt 130 gradd
Nhapiau	HSS-CO5	25-40	Trawiad	Dyfnder edau 90%

Metrigau perfformiad:

Mynegai Machinability: 95% (llinell sylfaen: 2011- t 3=100%)

Garwedd arwyneb: ra 0.5μm Peiriannu sych cyraeddadwy

Gwrthiant ymyl adeiledig: rhagorol (gradd 1 fesul ISO 3685)

Ffurfio sglodion: sglodion troellog parhaus

Bywyd Offer: 50% yn hwy na 6061 aloi

Argymhelliad Oerydd: Lleiaf (5-7% Emwlsiwn)

7. Dulliau weldadwyedd ac ymuno

Weldadwyedd rhagorol ar draws prosesau

Weldio arc metel nwy (GMAW)

Gwifren Llenwi: ER4043 (ALSI5) neu ER1100

Nwy cysgodi: ar + 25-30% ei gymysgedd

Cyflymder gwifren: 8-12 m/min (od 12-50 mm)

Mewnbwn gwres: llai na neu'n hafal i 0.8 kJ/mm

Dulliau ymuno

Sodraidd:

Gwerthwyr sinc-alwminiwm: 390-450 gradd

Math o fflwcs: organig nad yw'n cyrydol

Bondio gludiog:

Gludyddion polywrethan: 18-25 cneifio mpa

Systemau Epocsi: 30-40 MPA TENISILE

Cau mecanyddol:

Cysylltiadau diwedd gleiniau

Ffitiadau gwthio-i-gysylltu

Clinio ar gyfer cymalau parhaol

8. Priodweddau ffisegol

Eiddo	Gwerthfawrogom	Safon Prawf
Ddwysedd	2.73 g/cm³	ASTM B311
Dargludedd thermol (25 gradd)	193 W/m·K	ASTM E1461
Cte (20-100 gradd)	23.2 μm/m · gradd	ASTM E228
Dargludedd trydanol	51% IACS	ASTM B193
Modwlws o hydwythedd	69.0 GPA	ASTM E111
Gwres penodol (100 gradd)	897 J/kg · K	ASTM E1269
Cyfernod ehangu thermol	Gradd 0.55 m/m	ASTM D696
Adlewyrchiad	85%	ASTM E903
Emissivity (caboledig)	0.05	ASTM E423

9. Safonau Ansawdd Arwyneb

Opsiynau Gorffen:

Gorffeniad Melin: ra 0.8-1.2 μm

Gorffeniad wedi'i frwsio: ra 0.3-0.6 μm

Pwyleg Drych: RA<0.1μm achievable

Satin anodizing: ra 0.4μm

Meini Prawf Arolygu (ASTM B491):

Amherffeithrwydd wyneb: llai na neu'n hafal i ddyfnder 0.005mm

Marciau marw: llai na neu'n hafal i uchder 0.05mm

Afliwiad: dim

Oxide uniformity: >Sylw 95%

Protocolau Glanhau:

Glanhau alcalïaidd fesul AMS 2647

Trochi llachar ar gyfer cymwysiadau addurniadol

Glanhau stêm ar gyfer tiwbiau gradd bwyd

10. Ardystiadau a phrofi

Protocolau sicrhau ansawdd

Gwirio Cemegol:

Sbectrometreg allyriadau optegol

Sbectrosgopeg màs ICP ar gyfer amhureddau

Profion Corfforol:

Prawf gwastatáu i ostyngiad OD 60%

Prawf plygu gwrthdroi: 180 gradd heb gracio

Profi Pwysau Hydrostatig: 3 × Pwysau Gweithio

Dulliau NDT:

Profion cyfredol eddy fesul ASTM E309

Gwirio trwch wal ultrasonic

Profion gollwng heliwm

Ardystiadau Diwydiant

NSF/ANSI 61 ar gyfer systemau dŵr yfed

ASME BPVC Adran VIII Cydymffurfiaeth

Fda cfr 21.177.1500 (cyswllt bwyd)

MIL-T -5062 b Manyleb Llynges

PED 2014/68/Atodiad yr UE I.

Cymeradwyaeth Math o Gofrestr Lloyd

Ceisiadau Cynradd: Cydrannau cyfnewidydd gwres, tiwbiau cyddwysydd, systemau dyfrhau diferu, fframweithiau dodrefn, strwythurau addurniadol, llinellau trosglwyddo cemegol, a llongau cryogenig lle mae ymwrthedd cyrydiad a ffurfioldeb yn hollbwysig .

Pecynnau: Papur VCI yn cydblethu + bwndeli lapio pe, cratio â chorneli wedi'u hatgyfnerthu . Amser Arweiniol Safonol: 3 wythnos ar gyfer meintiau wedi'u stocio .
