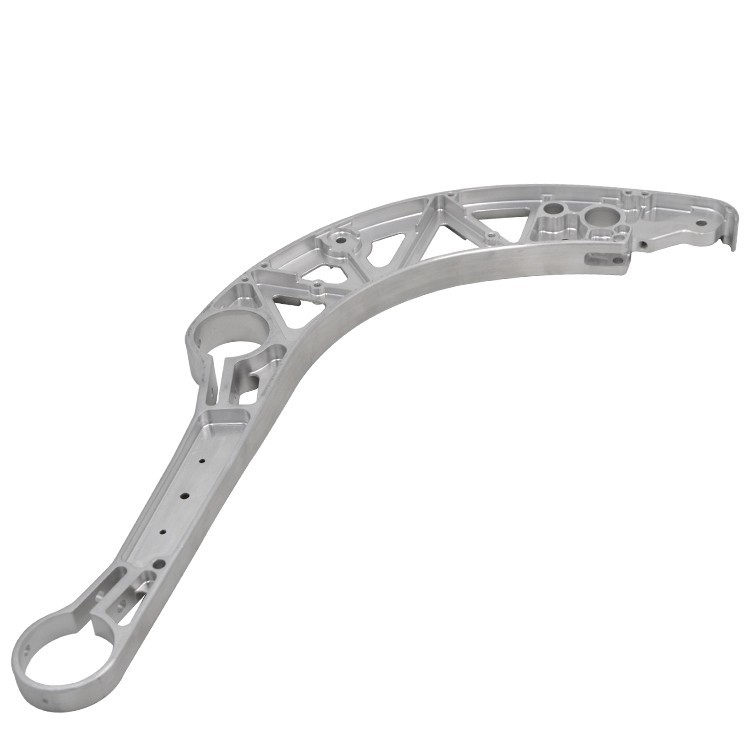

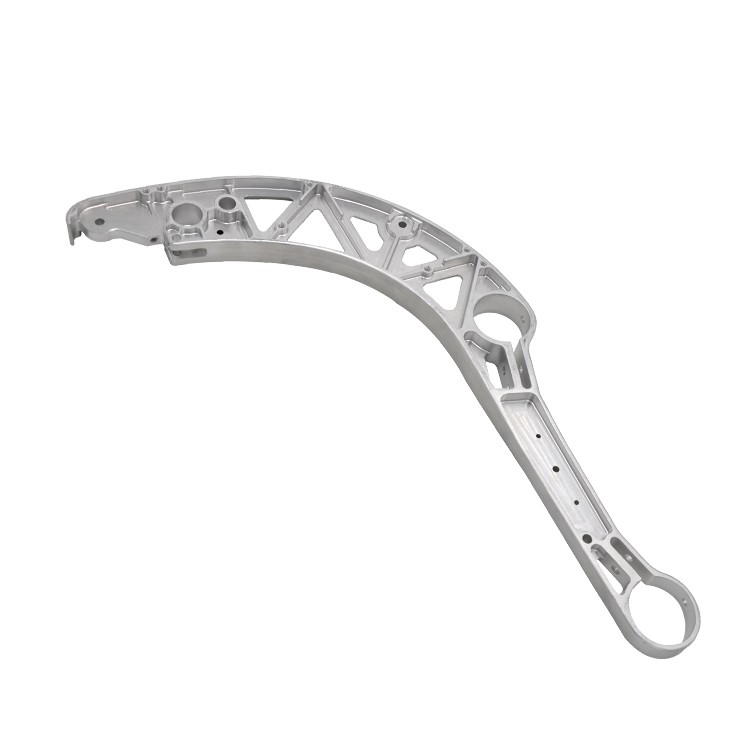

7075 maddau die aloi alwminiwm bach

7075 Mae aloi alwminiwm yn aloi cyfres Al-zn-Mg-Cu cryfder uchel-uchel, sy'n enwog fel un o'r aloion alwminiwm cryfder uchaf ar ôl y gyfres 2xxx Aloys Aluminiwm Aluminiwm . Mae'n hysbys am ei berfformiad tensi}} yn arbennig, a thensio, a chynnyrch, a chryfder tensile, a thensio, a chynnyrch}, a thensio} yn arbennig, a chryfder tensile, a chynnyrch, a chryfder tensile, a thensil}, yn arbennig o} yn arbennig, yn arbennig o}. Tymer, gall ei gryfder fod yn debyg i rai duroedd . Mae gweithgynhyrchu rhannau bach trwy'r broses ffugio marw yn caniatáu ar gyfer defnyddio manteision mecanyddol 7075 aloi yn llawn, ac yn trosoli'r strwythur grawn trwchus a'r llif grawn parhaus a ffurfiwyd yn ystod ffugio, gan sicrhau dibynadwyedd cydran o dan lwythi eithafol}}}}}

Elfennau aloi cynradd:

Sinc (zn): 5.1-6.1% (prif elfen cryfhau, ffurfio hydoddiant solet cwaternaidd alznmgcu a chyfnodau gwaddodi)

Magnesiwm (mg): 2.1-2.9% (yn cryfhau'n synergaidd gyda sinc, ffurfiau mgzn₂ Cyfnod cryfhau)

Copr (Cu): 1.2-2.0% (yn gwella cryfder a chaledwch, ond gall leihau ymwrthedd cyrydiad)

Cromiwm (cr): 0.18-0.28% (yn mireinio grawn, yn atal ailrystallization, yn gwella gwrthiant cracio cyrydiad straen)

Deunydd sylfaen:

Alwminiwm (AL): Cydbwysedd

Amhureddau rheoledig:

Haearn (Fe): 0.50% ar y mwyaf

Silicon (SI): 0.40% ar y mwyaf

Manganîs (MN): 0.30% ar y mwyaf

Titaniwm (TI): 0.20% ar y mwyaf

Elfennau eraill: 0.05% ar y mwyaf yr un, cyfanswm o 0.15% ar y mwyaf

Proses weithgynhyrchu (ar gyfer maddau marw bach): Mae cynhyrchu 7075 o faddau marw bach yn gofyn am reolaeth proses iawn, gyda'r nod o wneud y mwyaf o botensial cryfder ultra-uchel wrth optimeiddio gwrthiant cracio cyrydiad straen .

Paratoi deunydd crai:

Dewisir ingotau 7075 o ansawdd uchel neu fariau allwthiol gyda chynnwys amhuredd isel fel biledau ffugio . Rhaid i'r deunydd gael dadansoddiad cyfansoddiad cemegol llym ac archwiliad ultrasonic i sicrhau dim diffygion mewnol {.

Thorri:

Mae hyd y biled yn cael ei dorri'n union yn ôl y dimensiynau a'r siâp ffugio, gan sicrhau bod cyfaint a phwysau yn cwrdd â gofynion ffugio marw .

Ngwres:

Mae biledau yn cael eu cynhesu'n unffurf mewn ffwrnais a reolir yn union (yn nodweddiadol rhwng gradd 400-470, gan osgoi gorboethi a allai achosi toddi ffin grawn neu coarsening) . ar gyfer aloion cryfder uchel, unffurfiaeth tymheredd ac ocsideiddio yn feirniadol {}}}}} {

Ffurfio ffurfio ffugio:

Gan ddefnyddio morthwyl ffugio neu wasg hydrolig, mae'r biled wedi'i gynhesu yn cael ei roi mewn marw wedi'i ddylunio ymlaen llaw a'i ffurfio gan un neu fwy manwl gywir streiciau/pwysau . Mae'r ceudod marw wedi'i gynllunio'n gywrain i sicrhau llinellau llif metel yn dilyn siâp y rhan, yn mireinio grawn a dileu diffygion mewnol.}}}}}}

Cyn ffugio a gorffen ffugio: Ar gyfer siapiau cymhleth, gall hyn gynnwys dau gam: cyn-ffugio (paratoi gwag garw) a gorffen ffugio (siapio mân) . Dylid rheoli'r swm a chyfradd yr anffurfiad yn llym i atal cracio .

Trimio:

Ar ôl ffugio, mae fflach gormodol o amgylch cyrion yr ffugio yn cael ei dynnu .

Triniaeth Gwres:

Triniaeth Gwres Datrysiad: Mae'r ffugio yn cael ei gynhesu i oddeutu 475 gradd ± 5 gradd a'i ddal am ddigon o amser i ganiatáu i elfennau aloi hydoddi i'r toddiant solet . ar gyfer 7075, mae manwl gywirdeb uchel yn nhymheredd yr hydoddiant yn hanfodol i osgoi gorlwytho (gan achosi toddi ffin grawn) .

Purin: Oeri cyflym o'r tymheredd datrys, yn nodweddiadol trwy ddiffodd dŵr (tymheredd yr ystafell neu ddŵr cynnes), i gadw'r toddiant solet supersaturated . mae'r gyfradd quenching yn hanfodol ar gyfer priodweddau terfynol .

Triniaeth Heneiddio:

T6 tymer: Triniaeth heneiddio artiffisial safonol (a gynhelir yn nodweddiadol ar 120 gradd am 24 awr neu fwy) i gyflawni'r cryfder mwyaf, ond mae'n sensitif i SCC .

T7351 tymer: Triniaeth heneiddio artiffisial dau gam neu aml-gam (e {. g ., gan ddal ar 107 gradd am 8 awr, yna ar 163 gradd am 15 awr), gan anelu at wella gwrthiant cracio cyrydiad straen (scc) wrth gynnal cryfder uchel {. Mae dewis cyffredin yn gyffredin

Sythu a rhyddhad straen (e . g ., t7351):

Efallai y bydd angen sythu mecanyddol ar ôl diffodd i gywiro dimensiynau .

Ar gyfer tymer T7351, mae rhyddhad straen tynnol fel arfer yn cael ei berfformio ar ôl ei ddiffodd i leihau quenching straen gweddilliol yn sylweddol, lleihau ystumiad peiriannu, a gwella sefydlogrwydd dimensiwn .

Gorffen ac Arolygu:

Deburring, saethu peening (yn gwella perfformiad blinder), archwiliad dimensiwn, gwiriadau ansawdd arwyneb .

Yn olaf, mae profion nondestructive cynhwysfawr (e . g ., ultrasonic, treiddgar) a phrofion eiddo mecanyddol yn cael eu perfformio i sicrhau bod y cynnyrch yn cwrdd â manylebau .

7075 Mae maddau marw bach yn arddangos priodweddau mecanyddol eithriadol yn nhymer T6 a T7351, gan eu gwneud yn ddewis a ffefrir ar gyfer cymwysiadau cryfder uchel, llwyth uchel .

Unffurfiaeth eiddo ac anisotropi:

Mae'r broses ffugio marw yn rhoi llif grawn rhagorol i 7075 o ffugiadau, gan ganiatáu iddynt arddangos yr eiddo gorau posibl yn y prif gyfarwyddiadau llwytho a gwella priodweddau traws, gan leihau anisotropi cyffredinol .

Mae tymer T7351 yn aberthu ychydig bach o gryfder trwy driniaeth heneiddio wedi'i haddasu i wella gwrthiant yn sylweddol i gracio cyrydiad straen (SCC) mewn cyfarwyddiadau traws (SL) a throsglwyddo byr (ST) .

Mae microstrwythur 7075 o faddau marw bach wrth wraidd eu cryfder ultra-uchel a'u dibynadwyedd eithriadol .

Nodweddion microstrwythurol allweddol:

Strwythur grawn mireinio a thrwchus:

Mae'r broses ffugio yn torri i lawr yn llwyr rawn bras fel-cast, gan ffurfio grawn mân, gwisg, a thrwchus wedi'i ailrystaleiddio, gan ddileu diffygion castio fel mandylledd a phocedi nwy {. Mae maint grawn cyfartalog yn amrywio'n nodweddiadol o 50-150 micrometr

Mae gwasgariadau a ffurfiwyd gan elfennau fel cromiwm (CR) a manganîs (MN) i bob pwrpas yn pinio ffiniau grawn, gan atal twf grawn gormodol ac ailrystallization, gan gynnal cryfhau graen mân .

Llif grawn optimaidd a pharhaus:

Wrth i'r metel lifo o fewn y ceudod marw, mae ei rawn yn hirgul ac yn ffurfio llinellau llif ffibrog parhaus ar hyd strwythurau allanol a mewnol cymhleth y rhan .

Mae'r aliniad llif grawn hwn â chyfeiriad straen sylfaenol y rhan o dan amodau gweithredu gwirioneddol yn trosglwyddo llwythi yn effeithiol, gan wella perfformiad blinder y rhan yn sylweddol, caledwch effaith, a gwrthiant cracio cyrydiad straen mewn ardaloedd critigol (e . g {., corneli, hoses, hwt ewin edges hole edges, hyll.

Dosbarthiad unffurf o gyfnodau cryfhau (gwaddodion):

Yn y tymer T6, mae'r cyfnodau cryfhau cynradd (E {. g ., η 'neu barthau meddygon teulu) yn gwaddodi'n unffurf fel gronynnau gwasgaredig, gwasgaredig o fewn grawn, gan ddarparu'r cryfder uchaf {.

Yn y tymer T7351, trwy heneiddio dau gam neu aml-gam, mae cyfnodau ecwilibriwm η (mgzn₂) mwy unffurf wedi'i ddosbarthu'n fwy unffurf yn cael eu ffurfio, ac mae gwaddodion ffiniau grawn yn dod yn brasach ac yn amharod {{3} Mae hyn yn lleihau'n effeithiol}}}}}} yn lleihau}} yn lleihau'r

Glendid metelegol uchel:

Mae ffugiadau marw yn drwchus yn fewnol, yn rhydd o ddiffygion castio (megis crebachu, mandylledd, cynhwysion bras) .

Mae rheolaeth lem ar elfennau amhuredd fel haearn (Fe) a silicon (SI) yn lleihau ffurfio cyfnodau bras, brau haearn neu gyfoethog o silicon, gan wella caledwch y deunydd ac ymwrthedd blinder y deunydd .

7075 Gall maddau marw bach gyflawni siapiau manwl gywirdeb a chymhleth uchel wrth gynhyrchu .

Gallu addasu:

Gellir dylunio a chynhyrchu marw yn seiliedig ar fodelau CAD cwsmeriaid manwl a lluniadau peirianneg .

Gellir darparu gwasanaethau fel cyn-ffurfio, ffugio gorffen, tocio, triniaeth gwres, a pheiriannu garw/gorffen .

Mae priodweddau aloi 7075 yn ddibynnol iawn ar driniaeth wres, yn enwedig triniaeth heneiddio .

Canllawiau dewis tymer:

T6 tymer: Addas ar gyfer cymwysiadau sydd angen cryfder yn y pen draw lle nad yw'r amgylchedd yn peri risg o gracio cyrydiad straen .

T7351 tymer: Y dewis a ffefrir ar gyfer cymwysiadau diwydiannol awyrofod a dibynadwyedd uchel, gan ddarparu ymwrthedd cracio cyrydiad straen rhagorol a sefydlogrwydd dimensiwn wrth gynnal cryfder uchel .

7075 Mae gan faddau marw bach machinability da, ond weldadwyedd gwael .

Canllawiau saernïo:

Machinadwyedd: 7075 Yn T6/T7351 mae gan dymer galedwch uchel a machinability da, gan ganiatáu ar gyfer ansawdd wyneb uchel . dylid defnyddio offer miniog, a rhoddir sylw i wacáu sglodion ac oeri .

Weldadwyedd: Mae weldio ymasiad confensiynol o aloi 7075 yn wael iawn, yn dueddol iawn i gracio poeth a cholli cryfder ar y cyd . felly, ar gyfer cymwysiadau sydd angen ymuno, cau mecanyddol (e . g {{. GEATIONE (bolltio, rhybedio, rhybedio solid-ewynnau neu ewynnau solid-wythell Mae weldio, troi ffrithiant weldio fsw) fel arfer yn cael eu cyflogi .

Straen gweddilliol: Mae gan quenched 7075 mugings straen gweddilliol uchel . yn enwedig ar gyfer rhannau wedi'u peiriannu yn fanwl, gall y T7351 (gyda rhyddhad straen tynnol) dymer reoli ystumio peiriannu . yn effeithiol

Mae ymwrthedd cyrydiad aloi 7075 yn well na aloion cyfres 2xxx, ond mae'n gymedrol ymhlith aloion alwminiwm cryfder uchel-uchel, yn enwedig sensitif i gyrydiad alltudio a chracio cyrydiad straen (SCC) {.

Strategaethau amddiffyn cyrydiad:

Dewis aloi a thymer: Ar gyfer y mwyafrif o gymwysiadau, yn enwedig awyrofod, argymhellir yn gryf y tymer T7351 neu T7651 i wneud y mwyaf o gracio cyrydiad straen a gwrthiant cyrydiad alltudio .

Triniaeth arwyneb:

Anodi: Mae'r dull amddiffyn mwyaf cyffredin ac effeithiol, gan ffurfio ffilm ocsid drwchus ar yr wyneb ffugio, gwella cyrydiad a gwisgo gwrthiant . ar gyfer 7075, anodizing asid cromig (CAA) ac anodizing asid sylffwrig (SAA) yn addas {.

Haenau trosi cemegol: Gwasanaethu fel primers da ar gyfer paent neu gludyddion, gan ddarparu amddiffyniad cyrydiad ychwanegol .

Systemau cotio perfformiad uchel: Gellir cymhwyso haenau sy'n gwrthsefyll cyrydiad mewn amgylcheddau hynod gyrydol .

Rheoli Cyrydiad Galfanig: Pan fydd mewn cysylltiad â metelau anghydnaws, rhaid cymryd mesurau ynysu (e . g ., gasgedi, haenau inswleiddio) i atal cyrydiad galfanig .

Ystyriaethau dylunio:

Cymhareb cryfder-i-bwysau yn y pen draw: Mae 7075 yn cynnig cymhareb cryfder-i-bwysau eithriadol, gan ei gwneud yn ddewis delfrydol ar gyfer diwydiannau modurol awyrofod a pherfformiad uchel lle mae angen lleihau pwysau eithafol .

Dibynadwyedd uchel: Mae'r cyfuniad o'r broses ffugio a chryfder uchel aloi 7075 yn sicrhau dibynadwyedd tymor hir rhannau o dan lwythi difrifol .

Integreiddio siapiau cymhleth: Gall ffugio marw gynhyrchu geometregau cymhleth sydd bron â net, gan leihau peiriannu dilynol yn sylweddol, gostwng costau gweithgynhyrchu ac amseroedd arwain .

Perfformiad blinder rhagorol: Addas ar gyfer cydrannau sy'n destun llwythi cylchol dro ar ôl tro .

Rheolaeth cracio cyrydiad straen: Mae dewis y dymer heneiddio priodol (T7351/T7651) yn hanfodol i oresgyn ei sensitifrwydd SCC cynhenid .

Dulliau ymuno: O ystyried ei weldadwyedd gwael, dylai'r dyluniad flaenoriaethu dulliau weldio cyflwr solid mecanyddol neu ddatblygedig .

Mae rheolaeth ansawdd ar gyfer 7075 o faddau marw aloi alwminiwm bach yn hollbwysig, gan roi sylw arbennig i ansawdd mewnol, priodweddau mecanyddol, a gwrthiant cracio cyrydiad straen .

Gweithdrefnau profi safonol:

Ardystiad Deunydd Crai:

Dadansoddiad cyfansoddiad cemegol (sbectromedr allyriadau optegol) i sicrhau cydymffurfiad ag AMS, ASTM, ac ati .

Profi Ultrasonic (UT) i sicrhau bod biledau yn rhydd o ddiffygion mewnol .

Monitro prosesau ffugio:

Monitro amser real o dymheredd ffugio, pwysau a chyflwr marw .

Archwiliad ar hap mewn proses o siâp a dimensiynau ffugio .

Monitro Proses Trin Gwres:

Unffurfiaeth tymheredd y ffwrnais (fesul AMS 2750E Dosbarth 1) a rheolaeth amser, yn enwedig rheolaeth fanwl gywir ar hydoddiant a heneiddio aml-gam .

Quenching tymheredd cyfryngau a rheolaeth dwyster cynnwrf .

Dadansoddiad Cyfansoddiad Cemegol:

Ail-ddilysu cyfansoddiad cemegol swp y ffugiadau terfynol .

Profi Eiddo Mecanyddol:

Profion tynnol: Samplau a gymerwyd o leoliadau a chyfeiriadau cynrychioliadol (hydredol, traws, traws-drosglwyddo byr) i brofi UTS, YS, el .

Profion caledwch: Mesuriadau aml-bwynt i asesu unffurfiaeth gyffredinol .

Profi Effaith: Prawf Effaith V-Notch Charpy os oes angen .

Profi caledwch torri esgyrn: K1C neu brofion JIC ar gyfer cydrannau beirniadol .

Profi Cracio Cyrydiad Straen (SCC):

C-cylch neu brofion trawst plygu: Profion sensitifrwydd SCC fesul ASTM G38/G39 ar gyfer T7351/T7651 TEMPERS . Mae hwn yn eitem prawf beirniadol ar gyfer aloi 7075 .

Profi Nondestructive (NDT):

Profi Ultrasonic (UT): Archwiliad Diffyg Mewnol 100% ar gyfer yr holl Forgings Critical i sicrhau dim mandyllau, cynhwysion, dadelfennu, ac ati .

Profi Treiddiad (PT): Archwiliad arwyneb 100% i ganfod diffygion torri wyneb .

Profi Cyfredol Eddy (ET): Yn canfod diffygion arwyneb a ger yr wyneb, yn ogystal ag unffurfiaeth materol .

Dadansoddiad microstrwythurol:

Archwiliad metelaidd i werthuso maint grawn, parhad llif grawn, graddfa'r ailrystallization, morffoleg a dosbarthiad gwaddodi, yn enwedig nodweddion gwaddodion ffin grawn .

Archwiliad dimensiwn ac ansawdd arwyneb:

Mesuriadau manwl gywir gan ddefnyddio calipers, micrometrau, peiriannau mesur cydlynu (CMM), neu offerynnau mesur optegol .

Mesur garwedd arwyneb .

Safonau ac ardystiadau:

Yn cydymffurfio ag AMS 4133 ({7075- T7351 mugings), AMS 4134 (7075- T7651 fUngings), ASTM B247 (maddau aloi alwminiwm), en 15908 (alwminiwm ac aluminum quids - a aluminum), a Aluminum), ac aluminum), ac aluminwm), a Atalial

Ardystiadau System Rheoli Ansawdd: ISO 9001, AS9100 (Awyrofod) .

EN 10204 Math 3 . 1 Gellir darparu adroddiadau prawf deunydd, a gellir trefnu ardystiad annibynnol trydydd parti ar gais y cwsmer.

7075 Defnyddir maddau die aloi alwminiwm bach yn helaeth mewn meysydd awyrofod, modurol perfformiad uchel, ac offer pen uchel oherwydd eu cymhareb cryfder-i-bwysau eithriadol, dibynadwyedd, a pherfformiad blinder uchel {.

Ardaloedd Cais Sylfaenol:

Awyrofod: Cydrannau strwythurol awyrennau sy'n dwyn llwyth cynradd (E {. g ., ffitiadau spar adain, fframiau, cydrannau gêr glanio, mowntiau injan, traciau fflap), cysylltwyr critigol, cydrannau system hydrolig, bracedi llwyth uchel .}}}}

Modurol perfformiad uchel: Cydrannau system atal ar gyfer ceir rasio neu gerbydau sifil perfformiad uchel (E . g ., llywio migwrn, breichiau rheoli), hybiau olwyn, cydrannau powertrain, mowntiau injan, mynd ar drywydd ysgafn a chryfder eithaf {.

Amddiffyn a milwrol: Cydrannau strwythurol beirniadol ar gyfer systemau arfau amrywiol, rhannau corff taflegrau, cydrannau ffiws, cromfachau system anelu .

Chwaraeon: Cydrannau beic cryfder uchel (e {. g ., cranks, pedalau), gêr dringo (e {. g ., carabiners cryfder uchel), rhwymiadau sgïo, siafftiau saeth}}}}

Peirianneg Fecanyddol: Falfiau pwysedd uchel, cydrannau pwmp, clampiau, cydrannau strwythurol offeryn manwl uchel, a chymwysiadau eraill sydd angen cryfder ac anhyblygedd yn y pen draw .

Manteision dylunio:

Cymhareb cryfder-i-bwysau yn y pen draw: Mae'n darparu'r capasiti sy'n dwyn llwyth uchaf wrth leihau pwysau, gan ei wneud yn ddewis delfrydol ar gyfer dyluniad ysgafn .

Dibynadwyedd uchel: Mae'r cyfuniad o'r broses ffugio a nodweddion aloi yn gorffen rhannau â blinder rhagorol, effaith a gwrthiant cracio cyrydiad straen (yn enwedig yn nhymer T7351), gan sicrhau gwasanaeth tymor hir mewn amgylcheddau garw .

Siapio bron-rhwyd a geometregau cymhleth: Gall ffugio marw gynhyrchu siapiau cymhleth yn agos at y dimensiynau terfynol, gan leihau peiriannu a gwastraff materol dilynol yn sylweddol, gostwng costau ac amseroedd plwm cynhyrchu .

Perfformiad blinder rhagorol: Addas ar gyfer cydrannau sy'n destun llwythi cylchol dro ar ôl tro .

Cyfyngiadau dylunio:

Cost uchel: O'i gymharu ag aloion alwminiwm eraill, mae gan 7075 o ffugiadau ddeunydd crai uwch a chostau prosesu .

Sensitifrwydd SCC: Mae tymer T6 yn sensitif i SCC, gan gyfyngu ar ei ddetholiad mewn rhai amgylcheddau cymhwysiad . Rhaid defnyddio tymer yn fwy sefydlog fel T7351 neu T7651 .

Weldadwyedd gwael: Ni argymhellir dulliau weldio ymasiad traddodiadol, gan gyfyngu ar ddewisiadau dull cysylltu .

Cyfyngiadau maint: Marw Mae dimensiynau ffugio wedi'u cyfyngu gan farw ac offer; Mae'n anodd ffugio cydrannau mawr iawn mewn un darn .

Perfformiad tymheredd uchel: Ddim yn addas ar gyfer amgylcheddau gweithredu tymor hir uwchlaw 120 gradd .

Ystyriaethau economaidd a chynaliadwyedd:

Ceisiadau gwerth uchel: 7075 Defnyddir ffugiau yn bennaf mewn meysydd sydd â gofynion perfformiad a dibynadwyedd uchel iawn, lle mae eu cost uchel yn cael ei wrthbwyso gan eu priodweddau eithriadol .

Effeithlonrwydd defnyddio adnoddau: Mae ffugio marw yn broses siapio bron-net effeithlon, gan leihau gwastraff deunydd .

Cyfeillgarwch amgylcheddol: Mae aloion alwminiwm yn ailgylchadwy iawn, gan alinio ag egwyddorion gweithgynhyrchu gwyrdd ac economi gylchol .
