6063 Bar Alwminiwm Allwthiol

6063 Mae bar alwminiwm allwthiol yn ddeunydd amryddawn a ddefnyddir yn helaeth yn y diwydiant aloi alwminiwm, sy'n enwog am ei gyfuniad o gryfder, ymwrthedd cyrydiad, ac ymarferoldeb rhagorol . Mae'r aloi hwn yn perthyn i'r gyfres 6000, sy'n cynnwys yn bennaf magnesiwm a silicon fel elfennau a silicon, Nodweddion .

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

6063 Mae aloi alwminiwm (almgsi0 . 5) yn aloi cryfder canolig gydag allwthioldeb rhagorol, gorffeniad arwyneb, ac ymwrthedd cyrydiad. Mae'r aloi pensaernïol poblogaidd hwn yn cyfuno priodweddau mecanyddol da â ffurfioldeb uwch ac ymateb anodizing:

Elfennau aloi cynradd:

Magnesiwm (mg): 0.45-0.90% (caledu dyodiad)

Silicon (SI): 0.20-0.60% (yn ffurfio mg₂si yn cryfhau gwaddodion)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 98.0% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.35% ar y mwyaf

Copr (Cu): llai na neu'n hafal i 0.10% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.10% ar y mwyaf

Cromiwm (cr): llai na neu'n hafal i 0.10% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0.10% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.10% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i 0.05% yr un, yn llai na neu'n hafal i gyfanswm o 0.15%

Proses weithgynhyrchu allwthio premiwm:

Paratoi biled:

Alwminiwm cynradd purdeb uchel (lleiafswm o 99.7%)

Ychwanegiadau elfen aloi manwl gywir

Triniaeth degassing (hydrogen <0.2 ml/100g)

Castio lled-barhaus uniongyrchol (DC)

Homogeneiddio ar radd 560-580 ar gyfer 4-8 awr

Cyn -gynhesu biled:

Gwresogi a reolir gan gyfrifiadur i radd 450-480

Unffurfiaeth tymheredd: ± 5 gradd

Tynnu haen ocsid (sgalping)

Allwthio:

Pwysedd arloesol: 35-45 MPA

Pwysau rhedeg: 20-35 mpa

Cyflymder hwrdd: 5-15 mm/eiliad (sy'n ddibynnol ar broffil)

Rheoli Tymheredd Ymadael: 510-540 Gradd

Tymheredd marw: 480-500 gradd

Oeri:

Oeri aer neu ddiffodd dŵr (sy'n ddibynnol ar dymer)

Cyfradd oeri dan reolaeth ar gyfer yr eiddo gorau posibl

Uchafswm y rheolaeth ystumio

Ymestyn:

0.5-2.0% Diffyg parhaol

Sythu a rhyddhad straen

Heneiddio Artiffisial (T5/T6):

T5: 175-185 gradd ar gyfer 2-4 awr

T6: Triniaeth Gwres Datrysiad (520-530 gradd) + Heneiddio Artiffisial (175-185 Gradd ar gyfer 6-8 awr)

Gorffen Gweithrediadau:

Manwl gywirdeb torri-i-hyd: ± 1mm

Gwelliant Gorffen Arwyneb

Gwiriad a chywiriad sythrwydd terfynol

Mae'r holl weithgynhyrchu yn cynnal monitro prosesau digidol ar gyfer olrhain cyflawn .

2. Priodweddau mecanyddol o 6063 bar allwthiol

Eiddo	T5 (min)	T5 (nodweddiadol)	T6 (min)	T6 (nodweddiadol)	Dull Prawf
Cryfder tynnol yn y pen draw	150 MPa	160-185 mpa	205 MPa	215-230 mpa	ASTM E8
Cryfder cynnyrch (0.2%)	110 MPa	120-145 mpa	170 MPa	180-200 mpa	ASTM E8
Elongation	8%	10-14%	8%	10-12%	ASTM E8
Caledwch	60 Hb	65-75 hb	75 Hb	80-90 hb	ASTM E10
Cryfder blinder (5 × 10⁸)	70 MPa	75-85 mpa	95 MPa	100-110 mpa	ASTM E466
Cryfder Crear	90 MPa	95-110 mpa	120 MPa	125-140 mpa	ASTM B769
Modwlws o hydwythedd	69.5 GPA	69.5 GPA	69.5 GPA	69.5 GPA	ASTM E111

Dosbarthiad Eiddo:

Cymhareb Eiddo Hydredol i Dransverse: 1.00: 0.95

Effaith Trwch Wal:<5% variation for up to 10mm thickness

Amrywiad Eiddo Cornel i Adran Fflat:<10%

Amrywiad caledwch arwyneb i graidd:<5 HB

Gorffeniad ac ymddangosiad wyneb 3.

Dosbarthiadau ansawdd wyneb:

Gradd bensaernïol (AA10):

RA yn llai na neu'n hafal i garwedd arwyneb 0.4μm

Dim diffygion gweladwy ar bellter gwylio 1m

Yn addas ar gyfer anodizing addurniadol

Lliw cyson ar ôl anodizing

Gradd Fasnachol (AA20):

RA yn llai na neu'n hafal i garwedd arwyneb 0.8μm

Minor defects acceptable at >Pellter gwylio 2m

Ymateb anodizing da

Gradd Ddiwydiannol (AA30):

RA yn llai na neu'n hafal i garwedd arwyneb 1.6μm

Cymwysiadau swyddogaethol lle mae ymddangosiad yn eilradd

Cydnawsedd triniaeth arwyneb:

Ymateb anodizing: Ardderchog

Math II (asid sylffwrig): 5-25 μm Trwch

Math III (cot galed): 25-75 μm Trwch

Sgôr Cysondeb Lliw: Ardderchog

Dosbarth Pensaernïol I: Lleiafswm Gorchudd 18μm

Dosbarth Pensaernïol II: Lleiafswm Gorchudd 10μm

Gorffeniad Mecanyddol:

Brwsio/sgleinio: ymateb rhagorol

Ffrwydro gleiniau: gorffeniad matte unffurf

Trochi llachar: adlewyrchiad uchel y gellir ei gyflawni

Peintio/cotio:

Adlyniad cotio powdr: Ardderchog

Cydnawsedd paent gwlyb: da gyda rhagflaeniad cywir

Gorchudd trosi cromad: Dosbarth 1A Cyflawnadwy

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch manwl	Goddefgarwch Masnachol	Dull Prawf
Diamedr	5-300 mm	± 0.15mm hyd at 30mm	± 0.25mm hyd at 30mm	Micromedr
		± 0.3% yn uwch na 30mm	± 0.5% yn uwch na 30mm
Lled	10-200 mm	± 0.15mm hyd at 50mm	± 0.25mm hyd at 50mm	Calipwyr
		± 0.3% yn uwch na 50mm	± 0.5% yn uwch na 50mm
Hyd	1000-6500 mm	± 2mm	± 5mm	Mesur tâp
Sythrwydd	N/A	0.3mm/m	0.5mm/m	Straightedge
Twist (petryal)	N/A	1 gradd ar y mwyaf y metr	3 gradd ar y mwyaf y metr	Hanfon
Radiws cornel	N/A	± 0.2mm	± 0.5mm	Mesurydd Radius

Ffurflenni safonol ar gael:

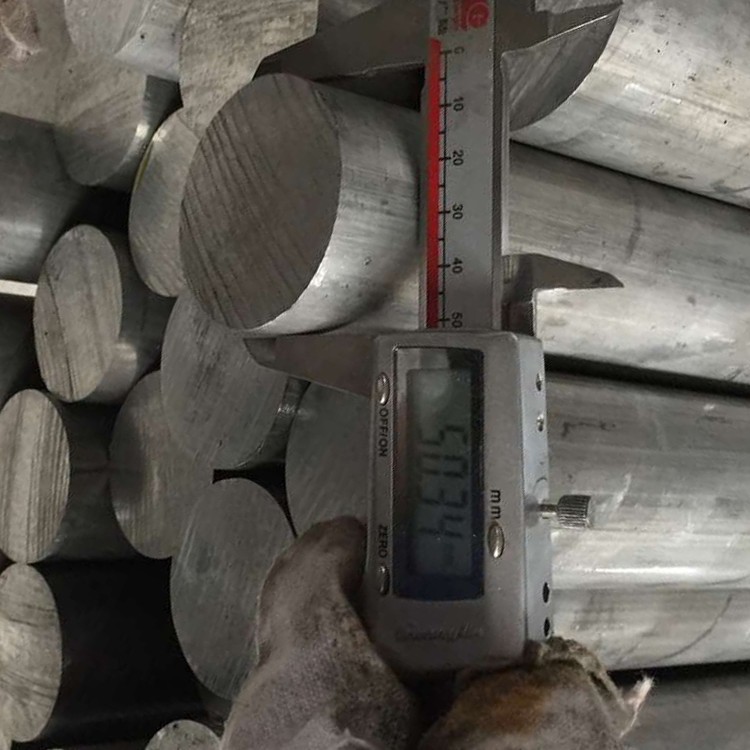

Bar crwn: diamedrau 5-300 mm

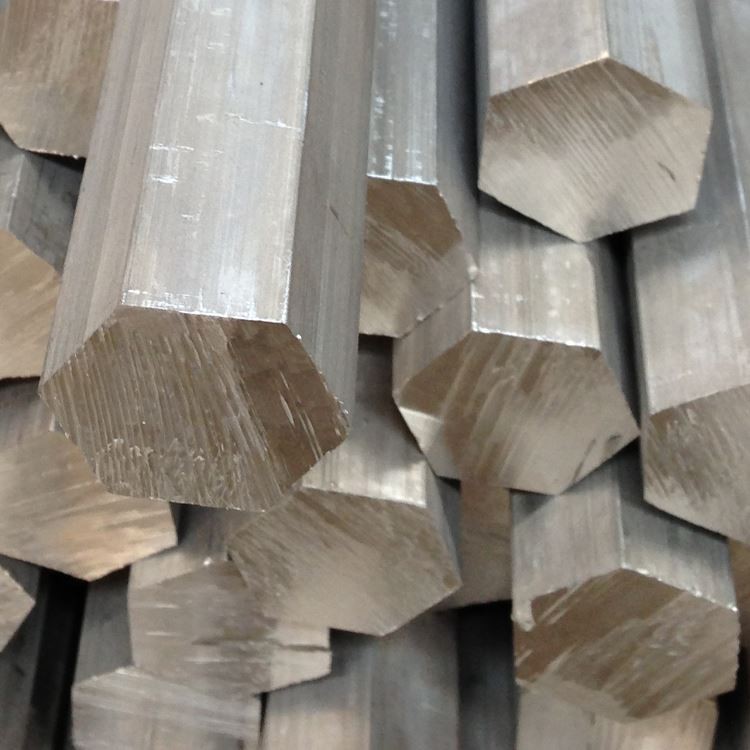

Bar hecsagonol: ar draws fflatiau 8-75 mm

Bar sgwâr: dimensiynau ochr 5-150 mm

Bar petryal: Lled hyd at 200mm, trwch o 3mm

Proffiliau arfer ar gael gydag offer priodol

5. Dynodiadau tymer ac opsiynau triniaeth gwres

Nghod	Disgrifiad o'r Broses	Ceisiadau gorau posibl	Nodweddion Allweddol
T1	Wedi'i oeri o allwthio ac yn naturiol oed	Ceisiadau nad ydynt yn feirniadol	Cryfder cymedrol, ffurfiadwyedd rhagorol
T4	Toddiant wedi'i drin â gwres ac yn naturiol	Ffurfio ceisiadau	Ffurfioldeb da, cryfder cymedrol
T5	Wedi'i oeri o allwthio ac yn artiffisial	Pwrpas Cyffredinol	Cryfder da, allwthioldeb rhagorol
T6	Toddiant wedi'i drin â gwres ac yn artiffisial	Cymwysiadau Strwythurol	Cryfder a chaledwch mwyaf
T52	Wedi'i oeri o allwthio, lleddfu straen, oed artiffisial	Ceisiadau hyd-feirniadol	Gwell sythrwydd, cryfder da
T83	Toddiant wedi'i drin â gwres, wedi'i weithio'n oer, yn artiffisial oed	Ceisiadau straen uchel	Cryfder gwell gyda chaledwch da

Canllawiau dewis tymer:

T5: Mwyaf Economaidd ar gyfer Cymwysiadau Safonol

T6: Pan fydd angen y cryfder uchaf

T4: Pan fydd angen ffurfio ôl-allwthio

T52: Ar gyfer cymwysiadau sydd angen sefydlogrwydd dimensiwn llym

6. Nodweddion peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Sylwadau
Nhroed	HSS, carbid	Vc =200-500 m/min, f =0.1-0.4 mm/rev	Gorffeniad Arwyneb Ardderchog
Drilio	HSS, carbid	Vc =80-150 m/min, f =0.15-0.3 mm/rev	Grymoedd torri isel
Melinau	HSS, carbid	Vc =200-600 m/min, fz =0.1-0.25 mm	Gwacáu sglodion rhagorol
Nhapiau	Hss, tun wedi'i orchuddio	Vc =10-30 m/min	Ansawdd Edau Ardderchog
Llif	Carbid wedi'i dipio	Vc =800-1500 m/min, traw canolig	Toriadau glân heb lawer o burr
Thrywydd	HSS, carbid	Vc =150-300 m/min, porthiant mân	Gorffeniad Edau Ardderchog

Canllawiau saernïo:

Sgôr Machinability: 90% (1100 alwminiwm=100%)

Gorffeniad Arwyneb: Ardderchog (ra 0.5-1.6 μm yn hawdd ei gyflawni)

Ffurfio sglodion: sglodion byr gydag offer cywir

Oerydd: emwlsiwn sy'n hydoddi mewn dŵr neu iro lleiaf posibl

Gwisg offer: lleiafswm gyda pharamedrau cywir

Ffurfioldeb: Ardderchog mewn amodau T1/T4

Plygu: lleiafswm radiws=1 × trwch (t1/t4), 2 × trwch (t6)

Weldability: da gyda dulliau tig/mig

Rholio Edau: Canlyniadau rhagorol mewn cyflwr T4

7. Systemau Gwrthiant a Diogelu Cyrydiad

Math o Amgylchedd	Sgôr gwrthsefyll	Dull Amddiffyn	Perfformiad disgwyliedig
Awyrgylch gwledig/trefol	Rhagorol	Gorffeniad melin neu anodizing	15-20+ mlynedd
Awyrgylch diwydiannol	Da iawn	Dosbarth INODIZING I.	10-15 mlynedd
Amgylchedd morol	Da	Anodizing + selio	5-10 mlynedd gyda chynnal a chadw
Lleithder uchel	Rhagorol	Anodizing safonol	10-15 mlynedd
Amlygiad cemegol	Cymedrola ’	Anodizing caled + selio	Cais penodol
Amlygiad UV	Rhagorol	Anodizing clir	Dim diraddio

Opsiynau amddiffyn wyneb:

Anodizing:

Clir (naturiol): eglurder a thryloywder rhagorol

Lliw anodizing: datblygu lliw cyson

Anodizing caled: gwrthiant gwisgo uwch

Opsiynau Selio: Dŵr Poeth, Asetad Nicel, PTFE

Haenau trosi:

Cromad y mil-dtl -5541

Dewisiadau amgen heblaw cromiwm

Gorffeniad Mecanyddol:

Gorffeniad wedi'i frwsio: Patrwm cyfeiriadol unffurf

Gorffeniad caboledig: Ymddangosiad tebyg i ddrych yn gyraeddadwy

Sandblasted: gwead matte cyson

Haenau organig:

Gorchudd powdr: Adlyniad a gwydnwch rhagorol

Paent hylif: da gyda pretreatment cywir

Haenau amddiffynnol clir: amddiffyn UV a sgrafelliad

8. Priodweddau Ffisegol ar gyfer Dylunio Peirianneg

Eiddo	Gwerthfawrogom	Ystyriaeth ddylunio
Ddwysedd	2.70 g/cm³	Cyfrifo pwysau ar gyfer cydrannau
Ystod doddi	615-655 gradd	Cyfyngiadau prosesu thermol
Dargludedd thermol	200-220 W/m·K	Ceisiadau Sinc Gwres
Dargludedd trydanol	50-55% IACS	Cymwysiadau Trydanol
Gwres penodol	900 J/kg · K	Cyfrifiadau màs thermol
Ehangu Thermol (CTE)	23.4 ×10⁻⁶/K	Lwfansau Ehangu Thermol
Modwlws Young	69.5 GPA	Cyfrifiadau strwythurol
Cymhareb Poisson	0.33	Paramedr dadansoddi strwythurol
Adlewyrchiad	80-85% (caboledig)	Ceisiadau Optegol/Goleuadau

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -80 gradd i +175 gradd

Cadw Eiddo: Ardderchog o dan 100 gradd

Dargludedd trydanol: uwch na llawer o aloion alwminiwm

Priodweddau Magnetig: Di-magnetig

Ailgylchadwyedd: 100% yn ailgylchadwy, gwerth sgrap uchel

Effaith amgylcheddol: ôl troed carbon isel o'i gymharu â dur

9. Sicrwydd a Phrofi Ansawdd

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Gwirio pob prif elfen ac amhureddau

Profi Mecanyddol:

Profion tynnol (hydredol)

Profi Caledwch (Webster/Brinell)

Arolygiad Dimensiwn:

Diamedr/dimensiynau mewn sawl lleoliad

Gwirio sythrwydd

Mesur Gorffen Arwyneb

Archwiliad Gweledol:

Asesiad Diffygion Arwyneb

Gwerthuso Llinell Die

Unffurfiaeth ymddangosiad arwyneb

Profi Arbenigol (pan fo angen):

Prawf ymateb anodizing

Gwerthuso Strwythur Grawn

Profi Dargludedd

Ardystiadau safonol:

Adroddiad Prawf Melin Per en 10204 2.1/3.1

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Adroddiad Arolygu Dimensiwn

Ardystiad Triniaeth Gwres (ar gyfer tymer T6)

10. Cymwysiadau ac ystyriaethau dylunio

Ceisiadau Cynradd:

Cydrannau pensaernïol:

Fframiau ffenestri a drws

Systemau Wal Llenni

Rheiliau a balwstradau

Trim a mowldinau addurniadol

Cludiant:

Trim a chydrannau modurol

RV a chydrannau trelars

Fframiau a Chydrannau Beic

Trydanol:

Sinciau gwres a rheolaeth thermol

Llociau a gorchuddion trydanol

Gosodiadau a phroffiliau goleuadau LED

Nwyddau defnyddwyr:

Cydrannau dodrefn

Trim a rhannau offer

Llociau cawod ac ategolion ystafell ymolchi

Cydrannau diwydiannol:

Tiwbiau silindr niwmatig

Gwarchodwyr a Fframiau Peiriant

Cludwyr a thrin deunydd

Manteision dylunio:

Gorffeniad arwyneb rhagorol ar gyfer cymwysiadau esthetig

Allwthioldeb uwch ar gyfer proffiliau cymhleth

Cymhareb cryfder-i-bwysau da

Gwrthiant cyrydiad rhagorol

Ymateb anodizing rhagorol

Rhwyddineb saernïo ac ymuno

Cost-effeithiol o'i gymharu ag aloion cryfder uwch

Eiddo ac ansawdd cyson

Ar gael yn rhwydd mewn siapiau a meintiau amrywiol

Deunydd cynaliadwy gyda photensial cynnwys wedi'i ailgylchu'n uchel

Cyfyngiadau dylunio:

Cryfder is o'i gymharu â 6061/6082 aloion

Heb ei argymell ar gyfer cymwysiadau strwythurol dan straen uchel

Weldadwyedd cyfyngedig o'i gymharu â 6061

Llai o briodweddau mecanyddol mewn parthau weldio gwres weldio

Cyfyngiadau tymheredd uwchlaw 175 gradd

Ystyriaethau Economaidd:

Cydbwysedd rhagorol o gost a pherfformiad

Costau prosesu is nag aloion cryfder uwch

Costau peiriannu llai oherwydd machinability rhagorol

Bywyd gwasanaeth hir heb lawer o waith cynnal a chadw

Gwerth sgrap uchel ar y cylch diwedd oes
