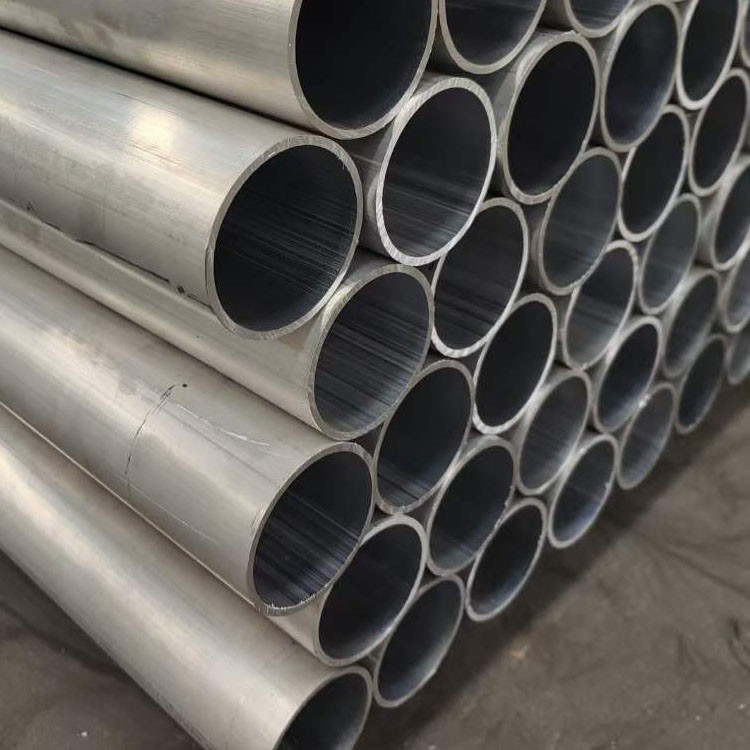

2024 TbUb Rownd Alwminiwm T3

Mae'r tiwb crwn alwminiwm allwthiol 2024 yn gynnyrch aloi alwminiwm caled cryfder uchel sy'n perthyn i'r gyfres Al-Cu-Mg .

Anfon ymchwiliad

1. Cyfansoddiad a Safonau Deunydd

Mae cydymffurfio ag ASTM B221, AMS 4171, ac en 755-2 Safonau Rhyngwladol, 2024- T3 T3 Tiwbiau Rownd Alwminiwm yn cynnwys cyfansoddiad manwl wedi'i beiriannu wedi'i optimeiddio ar gyfer cymwysiadau awyrofod:

Elfennau cynradd:

Copr (Cu): 3.8-4.9% (Ffurflenni sy'n cryfhau gwaddodion al₂cu)

Magnesiwm (mg): 1.2-1.8% (yn gwella ymwrthedd cyrydiad)

Manganîs (mn): 0.3-0.9% (yn gwella caledu gwaith)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 93.5% (cydbwysedd)

Terfynau amhuredd:

Haearn (Fe): llai na neu'n hafal i 0.50%

Silicon (SI): llai na neu'n hafal i 0.50%

Sinc (Zn): llai na neu'n hafal i 0.25%

Titaniwm (TI): llai na neu'n hafal i 0.15%

Mae dilysiad trydydd parti trwy Norsok M650 Gwirio Cemegol yn sicrhau cysondeb swp-i-swp . Mae'r gymhareb union Cu/mg (2 . 5: 1 Optimaidd) yn galluogi caledu manwl effeithiol yn ystod cylchoedd heneiddio naturiol {{{} System}} y system hon BMS 7-260 ac Airbus Nodau 05-01-005 Manylebau Awyrofod.

2. Perfformiad cryfder

Mae 2024- T3 yn dangos cymarebau cryfder-i-bwysau eithriadol sy'n hanfodol ar gyfer cymwysiadau straen uchel:

Eiddo	Gwerthfawrogom	Safon Prawf
Cryfder tynnol (rm)	440-485 mpa	ASTM E8
Cryfder Cynnyrch (RP0.2)	290-345 mpa	ASTM E8
Cryfder Crear	283 MPa	ASTM B769
Cynnyrch cywasgol	275 MPa	ASTM E9
Cryfder dwyn	580 MPa (E/D =1.5)	ASTM E238
Dygnwch blinder (cylchoedd 5 × 10⁸)	138 MPa	R . r . prawf Moore
Toriad Toriad (KIC)	28 mpa√m	ASTM E399

Mae'r aloi yn cynnal:

85% o gryfder tymheredd yr ystafell ar 120 gradd

Cymhareb sensitifrwydd a nodwyd o 1.25 (kt =3)

Capasiti straen cylchol 27% yn uwch na 6061- T6

Terfyn straen cwbl gildroadwy: 125 MPa (r =-1)

3. Gwladwriaeth triniaeth wres

Mae dilyniant tymer T3 yn cynnwys camau prosesu a reolir yn fanwl gywir:

Triniaeth Datrysiad:

495 gradd ± 5 gradd ar gyfer 20-30 munud (-phase diddymu)

Ffwrneisi a reolir gan awyrgylch gydag unffurfiaeth ± 3 gradd

Diddymu:

Rapid water quenching (>Cyfradd oeri 200 gradd /eiliad)

Amser rhwng y ffwrnais a thanc quench:<15 seconds

Gweithio oer:

3-5% Gostyngiad trwy bilger neu ymestyn sythu

Cyfradd straen wedi'i reoli ar 0.5-2% y funud

Heneiddio Naturiol:

Lleiafswm 96-120 awr ar 25 gradd

Lleithder cymharol<65%

Microstrwythur sy'n deillio o hyn:

Maint Grawn: ASTM 6-7 (15-30 μm)

S '(Al₂cumg) Dosbarthiad gwaddodi

Dwysedd Dadleoli: 10¹⁰/cm²

Trothwy ail -fewnosod: 260 gradd

Gwaherddir triniaeth wres ôl-ffurfio uwchlaw 100 gradd oherwydd sensitifrwydd quench a'r risg o wlybaniaeth ffafriol ar ffiniau grawn .

4. Dimensiynau ac addasu

Wedi'i weithgynhyrchu i gwrdd â goddefiannau dimensiwn awyrofod:

Baramedrau	Ystod safonol	Goddefgarwch manwl	Opsiynau Custom
Diamedr allanol	{0} mm	±0.05mm (>50mm OD)	Proffiliau heb rownd
Trwch wal	{0} mm	± 5% wt	Waliau Tapered
Hyd	1-6 m	+0/-0.5 mm	Hyd at 12m
Sythrwydd	-	0 . 3mm/m max.	± 0.1mm/m
Horabalrwydd	-	Llai na neu'n hafal i 0.5% TIR	0.2% Tir
Berpendicwlaredd	-	Llai na neu'n hafal i 0.5 gradd	Llai na neu'n hafal i 0.1 gradd

Opsiynau prosesu:

Torri: llifio sgraffiniol CNC (± 0.1mm) neu EDM

Malu arwyneb ar gyfer dwyn ffitiau (ra<0.4μm)

CNC yn ffurfio ar gyfer geometregau cymhleth ar y cyd

Pasio fesul mil-std -753 c

5. Priodweddau gwrthiant cyrydiad

Graddfeydd perfformiad amgylcheddol

Hamgylchedd	Sgôr amlygiad	Bywyd Gwasanaeth*	Argymhelliad Amddiffyn
Parth Sblash Morol	Gwael (250awr SST)	2-3 mlynedd	Mil-A -8625 Math I anodize
Atmos diwydiannol .	Cymedrol	5-8 mlynedd	Gorchudd PEO
Awyrgylch gwledig	Da (1000awr)	10+ mlynedd	Gorchudd PVDF
Fersiwn alclad	Rhagorol	20+ mlynedd	Haen clad 5%

*Gyda diogelu wyneb yn iawn

Systemau amddiffyn:

Anodi:

Asid cromig (math I): 8-12 μm Trwch

Asid sylffwrig (Math II): 15-25 μm Trwch

Haenau:

Ocsidiad Electrolytig Plasma: 50-70 μm Haen Cerameg (400-600 HV)

Epoxy-Polyurethane: 120μm DFT (>Chwistrell halen 2000awr)

Amddiffyniad Cathodig: Primers llawn sinc (cynnwys 85% Zn)

6. Nodweddion Machinability

Paramedrau Optimeiddio

Gweithrediad	Deunydd Offer	Cyflymder (m/min)	Bwydo (mm/rev)	Nodiadau
Nhroed	Carbide k20	150-250	0.12-0.20	Rhaca positif 7 gradd
Melinau	Carbide k10	200-400	0.05-0.15	Dringo melino sy'n ofynnol
Drilio	Tialn wedi'i orchuddio	30-40	0.03-0.08	Ongl pwynt gradd 135
Nhapiau	HSS-CO5	8-12	Trawiad	Defnyddiwch Ffurflen Edau UNJ

Metrigau perfformiad:

Mynegai Machinability: 70% (llinell sylfaen: 2011- t 3=100%)

Garwedd arwyneb: ra 0.8μm cyraeddadwy

Chip control: Requires HP coolant >70 bar

Disgwyliad oes offer: 30 munud torri parhaus

Anffurfiad Thermol:<0.05mm at 80°C

7. Dulliau weldadwyedd ac ymuno

Weldio ymasiad heb ei argymell
Mae tueddiad cracio HAZ yn fwy na 80% (AWS D1 . 2). Dewisiadau amgen cymeradwy:

Weldio troi ffrithiant (FSW)

Cylchdroi Offer: 800-1, 200 rpm

Cyflymder tramwy: 60-150 mm/min

Diamedr Ysgwydd: 1.2 × Trwch Wal

Rheolaeth Z-Force: 8-15 kn

Bondio gludiog

Epocsi strwythurol: FM73 neu EA9394 (mwy na neu'n hafal i gneifio 20MPA)

Prep Surface: cotio trosi cromad (MIL-C -5541)

Cylch halltu: 120 gradd /2 awr o dan bwysau 50kpa

Cau mecanyddol

Pinnau Hi-Lok: Cryfder Cneifio 65kn (6mm Ø)

Bylchau rhybed: yn fwy na neu'n hafal i bellter ymyl 4 × diamedr

Parth Gwahardd Niwed Cyfochrog: Diamedr 1.5 × Caewr

8. Priodweddau ffisegol

Eiddo	Gwerthfawrogom	Safon Prawf
Ddwysedd	2.78 g/cm³	ASTM B311
Dargludedd thermol (100 gradd)	121 W/m·K	ASTM E1461
Cte (20-100 gradd)	23.2 μm/m · gradd	ASTM E228
Gwrthsefyll trydanol	50 nΩ·m	ASTM B193
Modwlws o hydwythedd	73.1 GPA	ASTM E111
Gwres penodol (25 gradd)	875 J/kg · K	ASTM E1269
Gwres hwyr ymasiad	390 kj/kg	-
Temp ail -fewnosod	260 gradd	-

9. Safonau Ansawdd Arwyneb

Adeiladu Di -dor: Dim llinellau weldio hydredol

Gorffeniad Arwyneb: RA yn llai na neu'n hafal i 0.8μm (gorffeniad melin), y gellir ei bolisi i ra 0.1μm

Archwiliad Gweledol: fesul AMS 2771 Dosbarth A.

Terfynau nam:

No inclusions >0.3mm (ASTM B557)

Crafiadau<0.05mm depth

Llinellau marw heb fod yn fwy na 0.1μm ra

Protocolau Glanhau:

Degreasing Ultrasonic (AMS 2646)

Ysgythriad asid ar gyfer bondiau gludiog

10. Ardystiadau a phrofi

Profion Anghyffyrddol

Ultrasonic: Level B (EN 1714) detecting flaws >0.8mm

Cyfredol Eddy: ASTM E309 (sensitifrwydd 0.5mm)

DYE DYDDIAD: ASME Adran V Erthygl 6

Hydrostatig: pwysau prawf 50mPa am 30 eiliad

Profion mecanyddol

TENSILE: ASTM E8 ar dymheredd lluosog

Caledwch: Graddfa Rockwell B (ASTM E18)

Effaith: Charpy V-Notch ar -65 gradd (min . 4 j)

Ardystiadau

NADCAP AC7117 (Profi Deunyddiau)

AS9100 Ansawdd Awyrofod

PED 2014/68/Categori IV Categori IV

ISO 9001: 2015 Rheoli Ansawdd

Ceisiadau Awyrofod: Cydrannau gêr glanio, systemau canllaw taflegrau, gorchuddion actuator, llinellau hydrolig, ac atgyfnerthiadau spar adain lle mae cymhareb cryfder-i-bwysau yn hollbwysig .

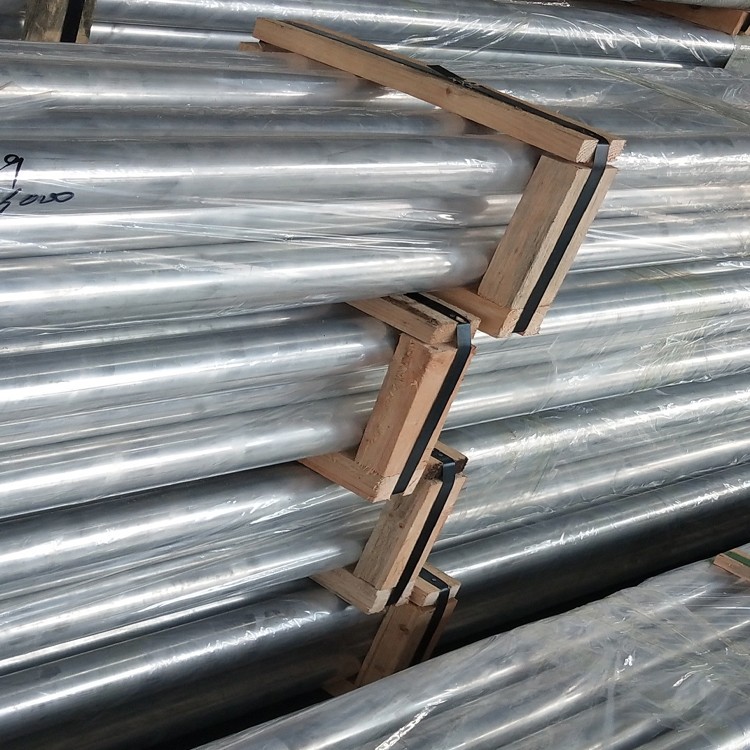

Pecynnau: Papur VCI + Ffilm AG Haen Dwbl gyda Desiccant, ISPM 15 Cratiau Pren sy'n Cydymffurfio . Amser Arweiniol Safonol: 8 wythnos .
