Bar alwminiwm 2024

2024 Defnyddir gwialen sgwâr alwminiwm yn aml fel y deunydd elastig ar gyfer synwyryddion pwyso amrediad canolig a bach. Mae ei nodwedd modwlws elastig isel yn galluogi'r synhwyrydd i gynhyrchu dadffurfiad digonol pan fydd yn destun grym, a thrwy hynny fesur a throsglwyddo signalau grym neu bwysau yn gywir.

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

2024 Mae aloi alwminiwm (AMS 4120, ASTM B211) yn aloi alwminiwm-copr gradd awyren cryfder uchel sy'n cael ei werthfawrogi am ei gymhareb cryfder-i-bwysau rhagorol, machinability uwchraddol, a pherfformiad blinder da. Mae cyfluniad stoc y bar yn cynnig eiddo optimized ar gyfer cydrannau strwythurol beirniadol:

Elfennau aloi cynradd:

Copr (Cu): 3. 8-4. 9% (elfen cryfhau cynradd)

Magnesiwm (mg): 1. 2-1. 8% (caledu dyodiad)

Manganese (mn): 0. 3-0. 9% (Rheoli Strwythur Grawn)

Silicon (SI): llai na neu'n hafal i 0. 5% (yn gwella clustbilod)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 90.7% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0. 5% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0. 25% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0. 15% ar y mwyaf

Cromiwm (cr): llai na neu'n hafal i 0. 10% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i {{0}}. 05% yr un, llai na neu'n hafal i gyfanswm 0.15%

Proses weithgynhyrchu premiwm:

Paratoi biled:

Alwminiwm purdeb uchel cynradd (lleiafswm o 99.7%)

Ychwanegiadau elfen aloi manwl gywir

Hidlo trwy hidlwyr ewyn cerameg

Triniaeth Degassing (hydrogen <0. 15 ml/100g)

Castio lled-parhaus uniongyrchol

Homogeneiddio:

480-500 gradd ar gyfer 12-24 awr

Rheoli tymheredd unffurf: ± 5 gradd

Cydbwysedd microstrwythurol

Diddymiad Cyfnod Cu-gyfoethog

Allwthio:

Cyn -gynhesu i radd 370-400

Optimeiddio iro

Monitro grym allwthio cyfrifiadurol

Rheoli Tymheredd Ymadael: 450-480 Gradd

Optimeiddio cyfraddau oeri ar gyfer datblygu eiddo

Sythu o fewn 4mm/m

Triniaeth Gwres Datrysiad:

Gradd 490-500 am 1 awr (dibynnol ar ddiamedr)

Unffurfiaeth tymheredd: ± 3 gradd

Trosglwyddo cyflym i gyfrwng quenching

Quenching:

Dŵr Oer (5-30 gradd)

Cynnwrf ar gyfer oeri unffurf

Yr amser trosglwyddo uchaf: 15 eiliad

Isafswm Cyfradd Oeri: 100 gradd /eiliad ar yr wyneb

Sythu oer:

Sythu gwasg hydrolig

Uchafswm 1-2% Gwaith oer

Lleihau straen gweddilliol

Heneiddio artiffisial:

T3: Heneiddio naturiol ar dymheredd yr ystafell

T351: Rhyddhad Straen + Heneiddio Naturiol

T4: toddiant wedi'i drin â gwres + heneiddio naturiol

T6: Heneiddio artiffisial ar 190 gradd am 12 awr

Olrheiniadwyedd proses lawn gyda dogfennaeth o ansawdd lot-benodol.

2. Priodweddau mecanyddol bar alwminiwm 2024

Eiddo	T351 (min)	T351 (nodweddiadol)	T6 (min)	T6 (nodweddiadol)	Dull Prawf
Cryfder tynnol yn y pen draw	425 MPa	440-470 mpa	440 MPa	460-490 mpa	ASTM E8
Cryfder cynnyrch (0. 2%)	290 MPa	310-345 mpa	345 MPa	360-400 mpa	ASTM E8
Elongation	10%	12-17%	5%	6-10%	ASTM E8
Caledwch	110 Hb	115-125 hb	120 Hb	125-135 hb	ASTM E10
Cryfder blinder (5 × 10⁸)	130 MPa	140-150 mpa	120 MPa	125-140 mpa	ASTM E466
Cryfder Crear	270 MPa	285-300 mpa	280 MPa	290-310 mpa	ASTM B769
Toriad Toriad (K₁C)	26 mpa√m	28-32 mpa√m	20 mpa√m	22-25 mpa√m	ASTM E399
Modwlws o hydwythedd	73.1 GPA	73.1 GPA	73.1 GPA	73.1 GPA	ASTM E111

Dosbarthiad Eiddo:

Cymhareb Eiddo Hydredol i Draws

Amrywiad ar draws diamedr:<5% for bars up to 100mm

Amrywiad craidd i galedwch wyneb:<8 HB

Cadw eiddo ar ôl dod i gysylltiad thermol: rhagorol o dan 100 gradd

3. Nodweddion microstrwythurol

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Grawn hirgul i gyfeiriad allwthio

Maint grawn astm 5-7 (50-70 μm)

Cymhareb Agwedd: 2: 1 i 5: 1

Datblygiad is -graen yn nhymer T351

Dosbarthiad gwaddodi:

Al₂cu (θ/θ ') cryfhau gwaddodion: 5-50 nm

Mae Al₂cumg (S-gyfnod) yn gwaddodi

Gwasgariadau al₁₂mn₃si: 50-200 nm

Al₇cu₂fe intermetallics: maint a dosbarthiad rheoledig

Datblygu Gwead:

Cryfaf<111>a<100>gweadau ffibr

Gwead dadffurfiad yn cael ei gadw ar ôl triniaeth wres

Dwyster gwead: 3-8 × ar hap

Nodweddion Arbennig:

Ail -fewnosodiad a reolir gan wasgariadau MN

Mae heneiddio naturiol yn cynnwys ffurfio parth meddygon teulu

T6 Temper: θ '(al₂cu) gwaddodi goruchafiaeth

Parthau di-waddod ger ffiniau grawn:<50nm

4. Manylebau a Goddefgarwch Dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch manwl	Goddefgarwch Masnachol	Dull Prawf
Diamedr	10-300 mm	± 0. 15mm hyd at 30mm	± 0. 25mm hyd at 30mm	Micromedr
		± 0. 5% yn uwch na 30mm	± 1. 0% yn uwch na 30mm
Lled	10-250 mm	± 0. 20mm hyd at 50mm	± 0. 30mm hyd at 50mm	Calipwyr
		± 0. 4% yn uwch na 50mm	± 0. 8% yn uwch na 50mm
Hyd	2000-6000 mm	± 3mm	± 6mm	Mesur tâp
Sythrwydd	N/A	0. 5mm/m	1. 0 mm/m	Straightedge
Twist	N/A	2 radd ar y mwyaf y metr	4 gradd ar y mwyaf y metr	Hanfon
Garwedd arwyneb	N/A	3.2 μm ra max	6.3 μm ra max	Proffilomedrau

Ffurflenni safonol ar gael:

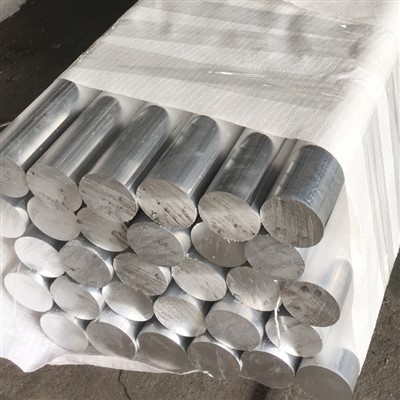

Bar crwn: diamedrau 10-300 mm

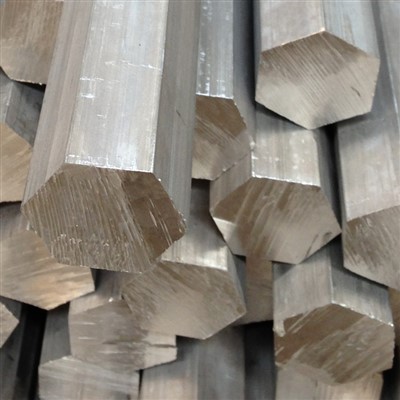

Bar hecsagonol: ar draws fflatiau 10-100 mm

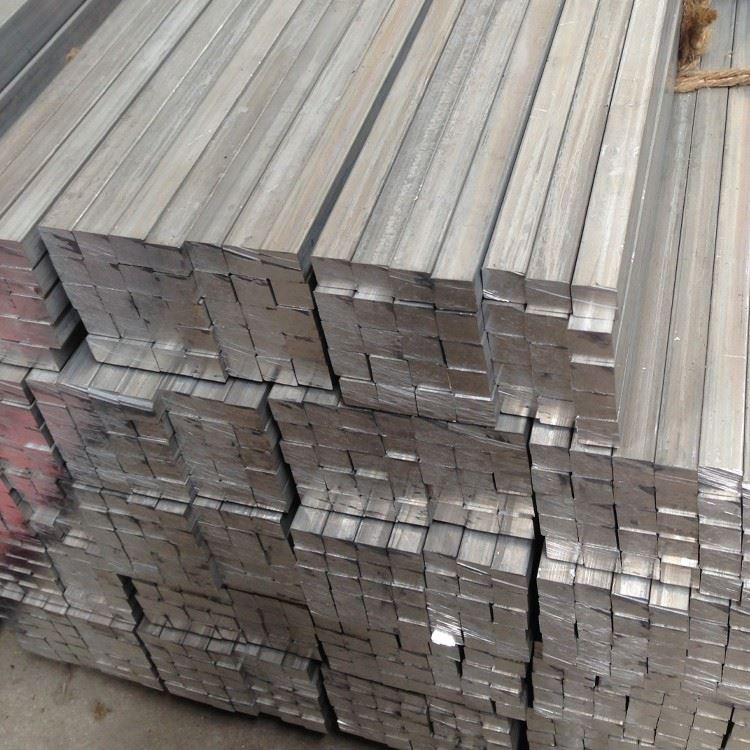

Bar sgwâr: dimensiynau ochr 10-150 mm

Bar petryal: Lled hyd at 250mm, trwch o 10mm

Gwasanaeth torri-i-hyd ar gael

5. Dynodiadau tymer ac opsiynau triniaeth gwres

Nghod	Disgrifiad o'r Broses	Ceisiadau gorau posibl	Nodweddion Allweddol
T351	Datrysiad wedi'i drin â gwres, straen wedi'i leddfu trwy ymestyn (1-3%), yn naturiol oed	Cydrannau strwythurol awyrofod, rhannau wedi'u peiriannu	Machinability rhagorol, cydbwysedd cryfder da
T4/T451	Toddiant wedi'i drin â gwres, yn naturiol	Rhannau sy'n gofyn am y ffurfadwyedd mwyaf	Ffurfioldeb gorau, cryfder cymedrol
T6/T651	Toddiant wedi'i drin â gwres, oed artiffisial	Y cymwysiadau cryfder mwyaf	Cryfder uchaf, llai o hydwythedd
T861	Toddiant wedi'i drin â gwres, wedi'i weithio'n oer, yn artiffisial oed	Cydrannau dan straen uchel	Cryfder uchel gyda gwrthiant da SCC
T3	Toddiant wedi'i drin â gwres, wedi'i weithio'n oer, yn naturiol oed	Ceisiadau Pwrpas Cyffredinol	Cydbwysedd da o eiddo

Canllawiau dewis tymer:

T351: Y gorau posibl ar gyfer rhannau sydd wedi'u peiriannu o stoc bar

T6: Pan fydd angen y cryfder uchaf

T4: Pan fydd angen gweithrediadau ôl-ffurfio

T 861: Ar gyfer cydrannau sy'n agored i straen uchel mewn amgylcheddau cyrydol

6. Nodweddion Peiriannu a Ffabrigo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Sylwadau
Nhroed	Carbid, pcd	Vc =300-600 m/min, f =0. 1-0. 3 mm/rev	Torri sglodion rhagorol
Drilio	Hss-co, carbide	Vc =70-120 m/min, f =0. 2-0. 4 mm/rev	Ansawdd Twll Da
Melinau	Carbid, pcd	Vc =300-700 m/min, fz =0. 1-0. 3 mm	Dringo melino yn well
Nhapiau	HSS-E, wedi'i orchuddio â thun	Vc =15-25 m/min	Ansawdd Edau Ardderchog
Mireiniad	Carbid, pcd	Vc =40-80 m/min, f =0. 2-0. 5 mm/rev	H7 goddefgarwch cyraeddadwy
Drilio dwfn	Carbid, hss-co	VC =60-90 m/min, cylch pigo	Gwacáu sglodion rhagorol

Canllawiau saernïo:

Sgôr Machinability: 70% (1100 alwminiwm=100%)

Gorffeniad Arwyneb: Ardderchog (ra 0. 8-3. 2μm yn gyraeddadwy)

Ffurfio sglodion: sglodion byr i ganolig

Oerydd: Emwlsiwn sy'n hydoddi mewn dŵr a ffefrir (8-10% Crynodiad)

Gwisg Offer: Cymedrol gyda pharamedrau cywir

Ffurfio Burr: Lleiaf gyda Theclyn Sharp

Gweithio oer: ffurfioldeb da mewn cyflwr T4

Gweithio Poeth: 350-450 Gradd Argymhellir Ystod y Tymheredd

Weldability: Cyfyngedig (cyn-weldio glanhau yn feirniadol)

7. Systemau Gwrthiant a Diogelu Cyrydiad

Math o Amgylchedd	Sgôr gwrthsefyll	Dull Amddiffyn	Perfformiad disgwyliedig
Awyrgylch diwydiannol	Cymedrola ’	Anodizing + paent	5-10 mlynedd gyda chynnal a chadw
Amgylchedd morol	Druanaf	Anodizing + cromad + paent	3-5 mlynedd gyda chynnal a chadw
Lleithder uchel	Nheg	Anodizing math II	2-3 mlynedd heb amddiffyniad ychwanegol
Cyrydiad straen	Gwael yn T351, gwell yn t 861	Saethu peening + amddiffyniad	Cais penodol
Exfoliation	Teg i Dda	Triniaeth Gwres Priodol	T7X TEMPERS Ffefrir ar gyfer apiau beirniadol

Opsiynau amddiffyn wyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm Trwch

Math III (caled): 25-75 μm Trwch

Cromig: 2-7 μm (cymwysiadau awyrofod)

Haenau trosi:

Cromad y mil-dtl -5541 dosbarth 1a

Dewisiadau amgen heblaw cromiwm ar gael

Systemau Peintio:

Primer epocsi + topcoat polywrethan

Systemau cymwys ar gyfer awyrofod ar gael

Amddiffyniad mecanyddol:

Ergyd peening ar gyfer gwell blinder a gwrthiant SCC

Llosgi ar gyfer gwell gorffeniad ar yr wyneb

8. Priodweddau Ffisegol ar gyfer Dylunio Peirianneg

Eiddo	Gwerthfawrogom	Ystyriaeth ddylunio
Ddwysedd	2.78 g/cm³	Cyfrifo pwysau ar gyfer cydrannau
Ystod doddi	502-638 gradd	Cyfyngiadau triniaeth gwres
Dargludedd thermol	120-150 W/m·K	Dyluniad Rheolaeth Thermol
Dargludedd trydanol	30-40% IACS	Dyluniad Cymwysiadau Trydanol
Gwres penodol	875 J/kg · K	Cyfrifiadau màs thermol
Ehangu Thermol (CTE)	23.2 ×10⁻⁶/K	Dadansoddiad straen thermol
Modwlws Young	73.1 GPA	Cyfrifiadau gwyro a stiffrwydd
Cymhareb Poisson	0.33	Paramedr dadansoddi strwythurol
Sgôr machinability	70% (1100=100%)	Cynllunio Gweithgynhyrchu

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -80 gradd i +120 gradd

Cadw Eiddo: Ardderchog o dan 100 gradd

Dargludedd trydanol: 30% IACs (T3), 40% IACs (T6)

Ymlacio straen: lleiafswm o dan 100 gradd

Priodweddau Magnetig: Di-magnetig

Capasiti tampio: isel (nodweddiadol o aloion alwminiwm)

9. Sicrwydd a Phrofi Ansawdd

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Gwirio pob prif elfen ac amhureddau

Profi Mecanyddol:

Profi tynnol (hydredol a thraws)

Profi Caledwch (Brinell neu Rockwell)

Dargludedd trydanol ar gyfer gwirio tymer

Arolygiad Dimensiwn:

Diamedr/dimensiynau mewn sawl lleoliad

Gwirio sythrwydd

Mesur Gorffen Arwyneb

Archwiliad Gweledol:

Asesiad Diffygion Arwyneb

Gorffen Gwirio Ansawdd

Profi Arbenigol (pan fo angen):

Arolygiad Ultrasonic fesul AMS-STD -2154

Archwiliad treiddgar

Gwerthuso Llif Grawn

Archwiliad Microstrwythurol

Ardystiadau safonol:

Adroddiad Prawf Melin (en 10204 3. 1)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Ardystiad Triniaeth Gwres

Adroddiad Arolygu Dimensiwn

10. Ceisiadau ac Ystyriaethau Dylunio

Ceisiadau Cynradd:

Cydrannau offer glanio awyrennau

Ffitiadau a chysylltwyr awyrofod

Elfennau strwythurol cryfder uchel

Cydrannau modurol beirniadol

Ceisiadau Diwydiant Amddiffyn

Rhannau peiriant manwl

Cydrannau offer mowld

Bolltau perfformiad uchel a chaewyr

Cydrannau system hydrolig

Cysylltu gwiail a siafftiau gyrru

Manteision dylunio:

Cymhareb cryfder-i-bwysau rhagorol

Machinability uwchraddol ar gyfer rhannau cymhleth

Perfformiad blinder da

Anodd Toughness Toriad Uchel mewn Cyflwr T351

Sefydlogrwydd dimensiwn ar ôl peiriannu

Yn addas ar gyfer cymwysiadau sy'n dwyn llwyth critigol

Gwrthiant gwisgo da gyda thriniaethau arwyneb priodol

Hanes profedig mewn cymwysiadau awyrofod

Eiddo rhagweladwy a chyson

Ar gael yn eang mewn gwahanol feintiau a ffurfiau
