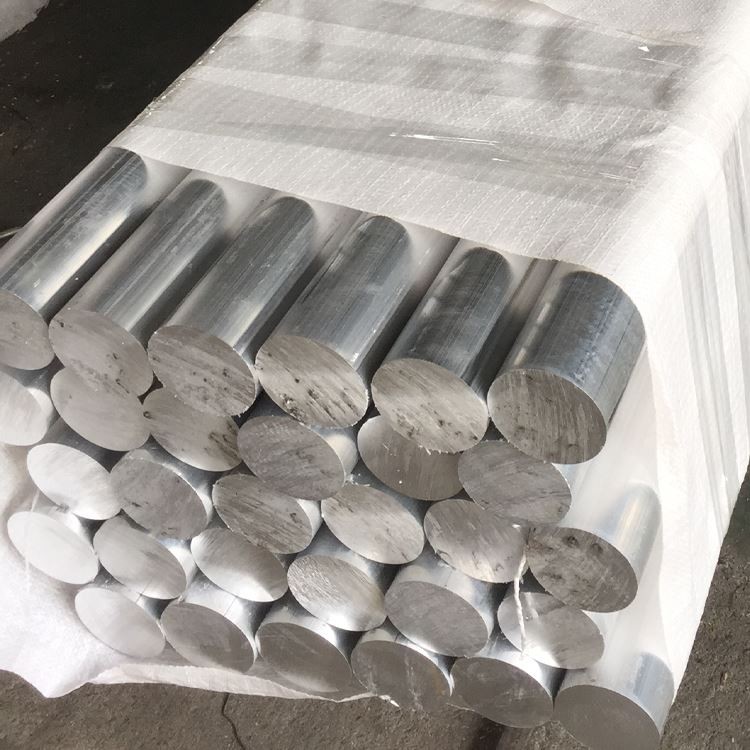

Bar crwn alwminiwm 5083

5083 Gwneir gwialen allwthio alwminiwm gwrth -rwd trwy broses allwthio . Mae technoleg allwthio yn ddull prosesu plastig sy'n gwasgu biledau metel i'r siâp a'r maint a ddymunir trwy fowldiau . yn ystod y broses allwthio, mae'r 5083 aluminiwm yn cael ei gynhesu cyn ei gynhesu ac allwthio . Mae siâp y mowld yn pennu siâp trawsdoriadol y wialen allwthio, tra bod paramedrau'r broses allwthio yn effeithio ar gywirdeb dimensiwn, ansawdd arwyneb, a phriodweddau mecanyddol y wialen allwthio {.

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

5083 Mae aloi alwminiwm yn aloi AL-MG na ellir ei drin â gwres-berfformiad uchel sy'n enwog am ei gryfder eithriadol, weldadwyedd, ac ymwrthedd cyrydiad uwchraddol mewn amgylcheddau morol . Mae cyfluniad y bar crwn yn cynnig priodweddau optimaidd ar gyfer cymwysiadau strwythurol a morol beirniadol:

Elfennau aloi cynradd:

Magnesiwm (mg): 4.0-4.9% (cryfhau datrysiad solet)

Manganîs (mn): 0.4-1.0% (Rheoli Strwythur Grawn)

Cromiwm (cr): 0.05-0.25% (Gwelliant Gwrthiant Cyrydiad)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 92.4% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.40% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.40% ar y mwyaf

Copr (Cu): llai na neu'n hafal i 0.10% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0.25% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.15% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i 0.05% yr un, yn llai na neu'n hafal i gyfanswm o 0.15%

Proses weithgynhyrchu premiwm:

Paratoi toddi:

Alwminiwm purdeb uchel cynradd (lleiafswm o 99.7%)

Ychwanegiadau elfen aloi manwl gywir

Toddwch hidlo trwy hidlwyr ewyn cerameg (20-30 ppi)

Triniaeth Degassing Uwch (hydrogen <0.1 ml/100g)

Mireinio grawn gydag aloi meistr al-ti-b

Castio lled-barhaus uniongyrchol (DC)

Homogeneiddio:

450-480 gradd ar gyfer 8-16 awr

Rheoli tymheredd unffurf: ± 5 gradd

Cyfradd oeri Rheoledig: 25-40 gradd /awr

Optimeiddio Mn-Dispersoid

Gweithio poeth:

Dadansoddiad cychwynnol: 380-420 gradd

Rholio/ffugio canolradd: 350-400 gradd

GWEITHIO POETH TERFYNOL: Gradd 320-370

Rheoli tymheredd gofalus i atal cracio

GWEITHIO OER:

H111: lleiafswm o straen yn caledu ar ôl gweithio'n boeth

H112: ychydig dan straen yn ystod y cynhyrchiad

H116: tymer wedi'i optimeiddio morol

H32: Cyflwr chwarter-galed (straen wedi'i galedu)

Gorffen:

Cyflyru Arwyneb

Sythu manwl gywirdeb

Triniaeth lleddfu straen ar gyfer tymer h32

Gwirio Dimensiwn

Archwiliad Ansawdd Arwyneb

Olrhain gweithgynhyrchu llawn gyda dogfennaeth gynhwysfawr ar gyfer cymwysiadau beirniadol .

2. priodweddau mecanyddol bar crwn alwminiwm 5083

Eiddo	H111 (min)	H111 (nodweddiadol)	H32 (min)	H32 (nodweddiadol)	Dull Prawf
Cryfder tynnol yn y pen draw	275 MPa	290-310 mpa	305 MPa	315-335 mpa	ASTM E8
Cryfder cynnyrch (0.2%)	125 MPa	130-150 mpa	215 MPa	225-245 mpa	ASTM E8
Elongation	16%	18-22%	10%	12-16%	ASTM E8
Caledwch	75 Hb	75-85 hb	85 Hb	85-95 hb	ASTM E10
Cryfder blinder (5 × 10⁸)	125 MPa	130-145 mpa	140 MPa	145-160 mpa	ASTM E466
Cryfder Crear	170 MPa	175-190 mpa	185 MPa	190-205 mpa	ASTM B769
Cryfder cynnyrch cywasgol	130 MPa	135-155 mpa	220 MPa	230-250 mpa	ASTM E9
Modwlws o hydwythedd	71.0 GPA	71.0 GPA	71.0 GPA	71.0 GPA	ASTM E111

Dosbarthiad Eiddo:

Cymhareb Eiddo Hydredol i Draws

Amrywiad ar draws diamedr:<3% for bars up to 100mm, <5% for bars >100mm

Amrywiad craidd i galedwch wyneb:<5 HB

Cadw Eiddo ar ôl Weldio: Superior o'i gymharu ag aloion y gellir eu trin â gwres

3. Nodweddion microstrwythurol

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Grawn Equiaxed mewn Cyflwr Annealed

Grawn hirgul mewn tymer wedi'u caledu mewn straen

Maint grawn astm 6-8 (45-22 μm)

Dosbarthiad grawn unffurf ar draws yr adran

Dosbarthiad gwaddodi:

Gwasgariadau al₆mn: 50-200 nm, dosbarthiad unffurf

Cyfnod beta al₈mg₅: ffracsiwn cyfaint rheoledig

Intermetallics Al-Fe-Mn: Dosbarthiad Mireinio

Gwasgariadau CR-gyfoethog: yn gwella rheolaeth ailrystallization

Datblygu Gwead:

Gwead dadffurfiad cymedrol yn nhymer H32

Cyfeiriadedd bron ar hap mewn cyflwr H111

Cyfeiriadedd rheoledig ar gyfer yr eiddo gorau posibl

Nodweddion Arbennig:

Gwaddodion mg₂si mân ar ffiniau grawn

Absenoldeb PFZs (parthau di-waddod)

Dwysedd dadleoli isel mewn cyflwr H111

Dwysedd dadleoli uwch yn H32 Tymer

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch manwl	Goddefgarwch Masnachol	Dull Prawf
Diamedrau	10-500 mm	± 0.20mm hyd at 30mm	± 0.30mm hyd at 30mm	Micromedr
		± 0.6% yn uwch na 30mm	± 1.0% yn uwch na 30mm
Horabalrwydd	N/A	50% o oddefgarwch diamedr	75% o oddefgarwch diamedr	Micromedr
Hyd	2000-6500 mm	± 3mm	± 6mm	Mesur tâp
Sythrwydd	N/A	0.5mm/m	1.0mm/m	Straightedge
Garwedd arwyneb	N/A	3.2 μm ra max	6.3 μm ra max	Proffilomedrau
Torri sgwâr diwedd	N/A	0.5 gradd ar y mwyaf	1.0 gradd ar y mwyaf	Hanfon

Ffurflenni safonol ar gael:

Bar crwn: diamedrau 10-500 mm

Gwasanaeth torri-i-hyd ar gael

Goddefiannau arbennig ar gael ar gais

Bariau daear manwl ar gyfer cymwysiadau beirniadol

Mae hydoedd arfer a gorffeniadau arwyneb ar gael

5. Dynodiadau tymer ac opsiynau caledu straen

Nghod	Disgrifiad o'r Broses	Ceisiadau gorau posibl	Nodweddion Allweddol
F	Fel y lluniwyd	Ceisiadau nad ydynt yn feirniadol	Dim Gwarantau Eiddo Mecanyddol
O	Anelio, meddal	Ceisiadau sy'n gofyn am y ffurfioldeb mwyaf	Uchafswm hydwythedd, cryfder isaf
H111	Ychydig yn straen wedi'i galedu y tu hwnt i O.	Cydrannau strwythurol morol	Cydbwysedd da o gryfder a ffurfioldeb
H112	Strain wedi'i galedu o brosesau siapio	Ceisiadau Strwythurol Pwrpas Cyffredinol	Cryfder ychydig yn uwch na H111
H116	Tymer forol	Ceisiadau Morol ac Ar y Môr	Wedi'i optimeiddio ar gyfer ymwrthedd cyrydiad dŵr y môr
H32	Strain caledu a'i anelio'n rhannol	Ceisiadau cryfder uchel	Cryfder uwch gyda hydwythedd cymedrol

Canllawiau dewis tymer:

H111/H112: Ceisiadau Morol Pwrpas Cyffredinol

H116: Ceisiadau Amlygiad Morol Beirniadol

H32: Gofynion Cryfder Uwch

O: y cymwysiadau ffurfiadwyedd uchaf

6. Nodweddion peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Sylwadau
Nhroed	Carbid, pcd	Vc =200-450 m/min, f =0.1-0.4 mm/rev	Torri sglodion da gydag offer cywir
Drilio	Hss-co, carbide	Vc =60-120 m/min, f =0.15-0.35 mm/rev	Ansawdd twll da, ymyl adeiladu cymedrol
Melinau	Carbid, pcd	Vc =250-600 m/min, fz =0.1-0.25 mm	Defnyddio melino dringo i gael y gorffeniad gorau
Nhapiau	Hss, ticn wedi'i orchuddio	Vc =15-25 m/min	Ansawdd edau da gydag iriad cywir
Mireiniad	Carbid, pcd	Vc =40-100 m/min, f =0.2-0.5 mm/rev	H8 Goddefgarwch Cyflawnadwy
Llif	Carbide-tipped	Vc =1500-2500 m/min	Traw dannedd cymedrol ar gyfer y canlyniadau gorau

Canllawiau saernïo:

Sgôr Machinability: 60% (1100 alwminiwm=100%)

Gorffeniad Arwyneb: Da (ra 1.6-3.2 μm yn hawdd ei gyflawni)

Ffurfio Sglodion: Sglodion hir, llinynnol; Argymhellodd torwyr sglodion

Oerydd: Emwlsiwn sy'n hydoddi mewn dŵr a ffefrir (8-10% Crynodiad)

Gwisg Offer: Cymedrol gyda pharamedrau cywir

Weldadwyedd: Ardderchog gyda TIG, MIG, a Weldio Troi Ffrithiant

Gweithio oer: ffurfiadwyedd da mewn cyflwr O/H111

Gweithio Poeth: 350-450 Gradd Argymhellir Ystod y Tymheredd

Plygu oer: lleiafswm radiws 1 × diamedr (o dymer), 1.5 × diamedr (h tymer)

7. Systemau Gwrthiant a Diogelu Cyrydiad

Math o Amgylchedd	Sgôr gwrthsefyll	Dull Amddiffyn	Perfformiad disgwyliedig
Awyrgylch diwydiannol	Da iawn	Wyneb glân	10-15+ mlynedd
Awyrgylch morol	Rhagorol	Wyneb glân	15-20+ mlynedd
Trochi dŵr y môr	Da iawn	Amddiffyniad Cathodig	10-15+ mlynedd gyda chynnal a chadw
Lleithder uchel	Rhagorol	Glanhau safonol	20+ mlynedd
Cyrydiad straen	Ardderchog yn H116	Dewis tymer iawn	Cyfres uwch i 6xxx
Exfoliation	Rhagorol	Dewis tymer iawn	Cyfres uwch i 6xxx

Opsiynau amddiffyn wyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm Trwch

Math III (caled): 25-75 μm Trwch

Nodyn: Gall leihau ymwrthedd cyrydiad mewn amgylcheddau morol ychydig

Gorffeniad mecanyddol:

Sgleinio: Gwell ymddangosiad a llai o safleoedd cychwyn cyrydiad

Ffrwydro gleiniau gwydr: ymddangosiad matte unffurf

Systemau Peintio:

Primer epocsi + topcoat polywrethan

Systemau gradd morol ar gael

Amddiffyniad Morol Arbenigol:

Argraff ar yr amddiffyniad cathodig cyfredol

Anodau aberthol (sinc neu alwminiwm)

8. Priodweddau Ffisegol ar gyfer Dylunio Peirianneg

Eiddo	Gwerthfawrogom	Ystyriaeth ddylunio
Ddwysedd	2.66 g/cm³	Cyfrifo pwysau ar gyfer cydrannau morol
Ystod doddi	574-638 gradd	Paramedrau weldio
Dargludedd thermol	117-121 W/m·K	Dyluniad Rheolaeth Thermol
Dargludedd trydanol	28-32% IACS	Dyluniad Cymwysiadau Trydanol
Gwres penodol	900 J/kg · K	Cyfrifiadau màs thermol
Ehangu Thermol (CTE)	23.8 ×10⁻⁶/K	Dadansoddiad straen thermol
Modwlws Young	71.0 GPA	Cyfrifiadau gwyro a stiffrwydd
Cymhareb Poisson	0.33	Paramedr dadansoddi strwythurol
Capasiti tampio	Gwell na chyfres 6xxx/7xxx	Ceisiadau sy'n sensitif i ddirgryniad

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -196 gradd i +200 gradd

Perfformiad cryogenig: rhagorol (cryfder uwch ar dymheredd isel)

Lwfans Cyrydiad: Yn nodweddiadol 0.15mm y flwyddyn mewn amgylcheddau morol

Cydnawsedd Galfanig: Argymhellir Ynysu â Dur Carbon

Priodweddau Magnetig: Di-magnetig

Gwrthiant effaith tymheredd isel: rhagorol (dim pontio hydwyth-i-frwm)

9. Sicrwydd a Phrofi Ansawdd

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Gwirio pob prif elfen ac amhureddau

Profi Mecanyddol:

Profi tynnol (hydredol a thraws)

Profi Caledwch (Brinell)

Arolygiad Dimensiwn:

Mesuriadau diamedr mewn sawl lleoliad

Gwirio sythrwydd

Mesur Ovality

Archwiliad Gweledol:

Asesiad Diffygion Arwyneb

Gorffen Gwirio Ansawdd

Profi Arbenigol (pan fo angen):

Archwiliad Ultrasonic fesul ASTM E114

Profi Cyrydiad (ASTM G67 ar gyfer Exfoliation)

Profi Cyrydiad Rhyngranol (ASTM G66)

Profi Cyrydiad Straen (ASTM G47)

Ardystiadau safonol:

Adroddiad Prawf Melin (en 10204 3.1)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Adroddiad Arolygu Dimensiwn

Dogfennaeth olrhain materol

10. Cymwysiadau ac ystyriaethau dylunio

Ceisiadau Cynradd:

Peirianneg Forol:

Siafftiau propeller llong

Stociau a pheintiau llyw

Cydrannau caledwedd morol

Cydrannau platfform ar y môr

Cludiant:

Strwythurau llongau llyngesol a gwarchodwyr arfordir

Cydrannau fferi cyflym

Elfennau strwythurol adeiladu llongau

Cydrannau llongau tanfor

Cydrannau diwydiannol:

Offer Prosesu Cemegol

Llongau pwysau ar gyfer amgylcheddau morol

Cymwysiadau cryogenig

Cydrannau amgylchedd cyrydol iawn

Ceisiadau Amddiffyn:

Mowntiau gwn llyngesol

Offer trin bwledi

Strwythurau Cymorth Radar a Synhwyrydd

Cydrannau Torpedo

Defnyddiau Arbenigol:

Bolltau a chaewyr at ddefnydd morol

Coesau a chydrannau falf

Cydrannau diwydiant niwclear

Cydrannau planhigion dihalwyno

Manteision dylunio:

Ymwrthedd cyrydiad eithriadol mewn amgylcheddau morol

Weldadwyedd rhagorol heb driniaeth wres ôl-weld

Cyrydiad Straen uwch Gwrthiant cracio

Cadw cryfder da ar dymheredd cryogenig

Eiddo nad ydynt yn gweithio ar gyfer amgylcheddau ffrwydrol

Eiddo blinder rhagorol

Machinability da ar gyfer cydrannau cymhleth

Ffurfioldeb rhagorol mewn cyflwr annealed

Cymhareb cryfder-i-bwysau uchel

Hanes profedig wrth fynnu cymwysiadau morol

Cyfyngiadau dylunio:

Cryfder is o'i gymharu â chyfres 7xxx a 2xxx

Ddim yn dreeladwy gwres ar gyfer gwella cryfder

Cost uwch nag aloion pwrpas cyffredinol

Argaeledd cyfyngedig mewn diamedrau mawr iawn

Rhaid ystyried caledu gwaith yn ystod y gwneuthuriad

Cryfder tymheredd uchel cyfyngedig uwchlaw 200 gradd

Ystyriaethau Economaidd:

Cost gychwynnol uwch wedi'i gwrthbwyso gan fywyd gwasanaeth hir

Llai o gostau cynnal a chadw mewn amgylcheddau morol

Gwell cost cylch bywyd o'i gymharu â dewisiadau amgen dur gwrthstaen

Ailgylchadwyedd rhagorol a gwerth sgrap

Costau saernïo is o gymharu â dewisiadau amgen titaniwm
