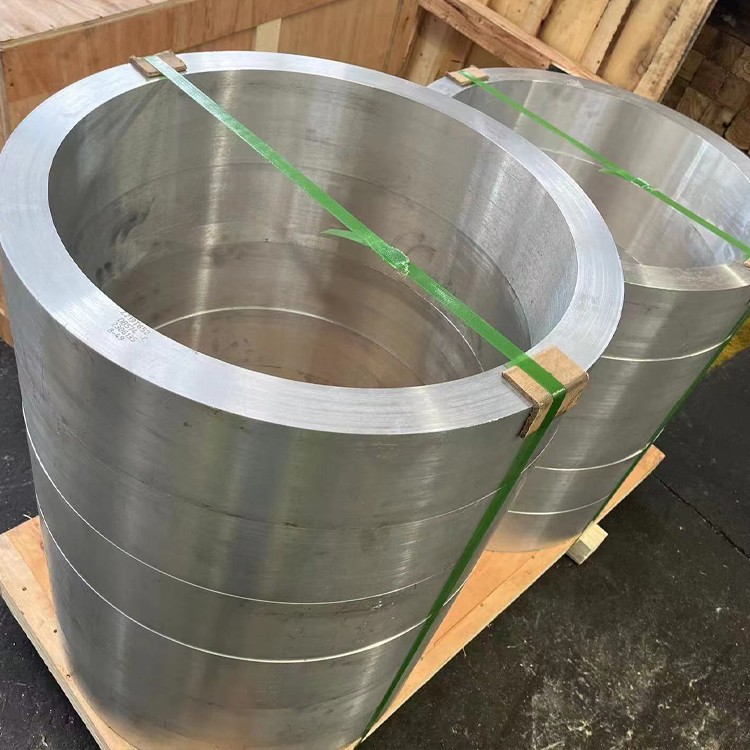

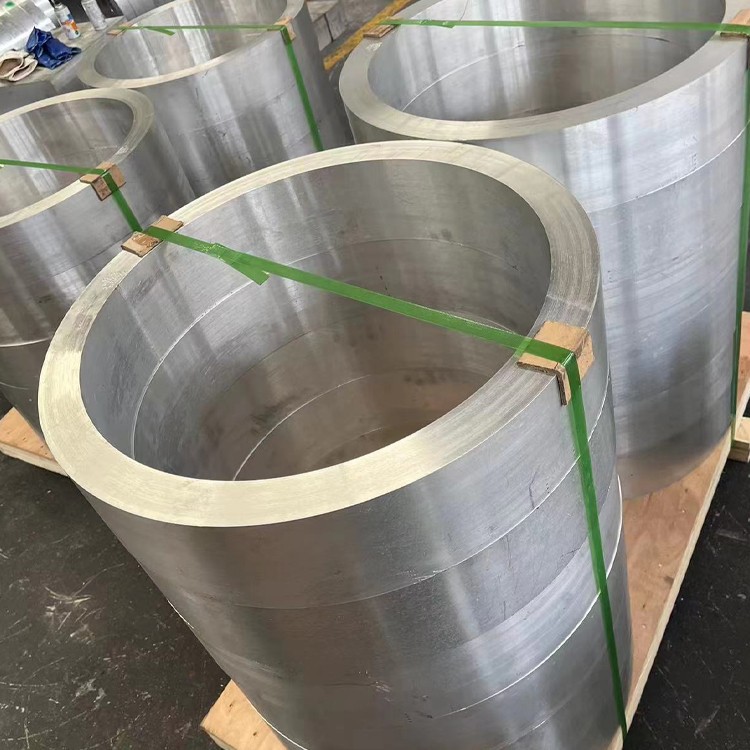

2A12 Tiwb ffug alwminiwm ar gyfer awyrofod

2A12 Gwneir pibell ffug alwminiwm o aloi alwminiwm 2A12, sy'n cael ei nodweddu gan ei gryfder a'i chaledwch uchel . Gall yr aloi hwn gael triniaeth wres i wella ei briodweddau mecanyddol . ymhellach oherwydd ei phriodweddau mecanyddol rhagorol a pherfformiad Welding wythfed, 2A12 FORUMED.

Anfon ymchwiliad

1. Cyfansoddiad deunydd a phroses ffugio Awyrofod

2A12 (AA2124) Mae tiwbiau ffug gradd awyrofod yn cydymffurfio ag AMS 4157, ASTM B247, a manylebau MIL-T -9046, wedi'u llunio ar gyfer y gymhareb cryfder-i-bwysau gorau posibl mewn cydrannau sy'n hanfodol i hedfan:

Cemeg Alloy:

Copr (Cu): 3.8-4.9% (cryfhau cynradd)

Magnesiwm (mg): 1.2-1.8% (caledu dyodiad)

Manganîs (mn): 0.30-0.9% (mireinio grawn)

Deunydd sylfaen:

Alwminiwm (AL): Yn fwy na neu'n hafal i 92.5% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.30% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.50% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0.25% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.15% ar y mwyaf

Protocol ffugio manwl gywirdeb:

Cyn-gynhesu: 390-430 gradd o dan darian argon

Ffugio isothermol: 350-400 gradd ± 10 gradd

Cymhareb Gostyngiad: Lleiafswm 5: 1

Rheoli cyfradd straen: 0.1-3 sec⁻¹

Aliniad llif grawn: gwyriad hydredol ± 5 gradd

Gofynion y wasg: 12, 000-40, 000 tunnell hydrolig

Cyflyru thermol ôl-ffugio: Cydraddoli straen ar 250 gradd /2awr

Ardystiedig i NADCAP AC7102 ar gyfer ffugiadau awyrofod gydag olrhain digidol llawn fesul safonau AS9100 .

2. Perfformiad mecanyddol mewn gwasanaeth awyrofod

Eiddo	Forged T6 Temper	Llinell sylfaen allwthiol	Safon awyrofod
Cryfder tynnol yn y pen draw	440-470 mpa	400-430 mpa	ASTM E8
Cryfder Cynnyrch (RP0.2)	290-330 mpa	260-290 mpa	ASTM E8
Elongation (%)	10-15%	7-12%	ASTM E8
Toriad Toughness Kic	38 mpa√m	32 mpa√m	ASTM E399
Cryfder blinder (10⁷)	145 MPa	120 MPa	ASTM E466
Cryfder cywasgu	420 MPa	380 MPa	ASTM E9
Rhwygo straen (100 awr/100 gradd)	180 MPa	150 MPa	ASTM E139
Cryfder dwyn	620 MPa	570 MPa	ASTM E238

Mae cymhareb anisotropi uwchraddol (l/t =0.85) yn darparu 18-22% cryfder traws uwch yn erbyn allwthiadau confensiynol mewn cymwysiadau spar adain .

3. Triniaeth Gwres a Rheolaeth Microstrwythurol

Triniaeth T6 Awyrofod:

Triniaeth Datrysiad: 495 gradd ± 5 gradd ar gyfer 1-2 awr

Rheoli Atmosffer:<20ppm oxygen

Quenching: toddiant polvinyl pyrrolidone (40% conc)

Quench rate: >170 gradd /eiliad wrth graidd

Sefydlogi: -55 gradd cryogenig/3awr

Heneiddio: 190 gradd /12hr + 160 gradd /10awr Heneiddio Duplex

Nodweddion microstrwythurol:

Maint Grawn: ASTM 8-9 (10-20 μm)

Strwythur gwaddodi: s '(al₂cumg) cam yn drech

Dwyster gwead: 3.0-4.5 Multiples ar hap

Dwysedd Dadleoli: 8 × 10¹⁰/cm²

Dosbarthiad cyfnod:

Gronynnau al₂cu: 0.3-0.8 μm

Gronynnau al₂cumg: 20-50 nm

Ail -fewnosodiad:<5%

4. manwl gywirdeb dimensiwn gradd awyrofod

Baramedrau	Ystod safonol	Goddefgarwch beirniadol hedfan	Cyfluniadau Arbennig
Diamedr allanol	20-450 mm	± 0.02% OD	Croestoriadau eliptig
Trwch wal	1.5-25 mm	± 3% wt	Waliau trwch amrywiol
Hyd	1-10 m	+0/-0.8 mm	Hyd at 15m o adrannau
Horabalrwydd	Llai na neu'n hafal i 0.4%	Llai na neu'n hafal i 0.15% ar gyfer actiwadyddion	-
Sythrwydd	0.5 mm/m	0.1 mm/m (llinellau hydrolig)	-
Rhediad wal	Llai na neu'n hafal i 0.3% TIR	Llai na neu'n hafal i 0.1% TIR (Systemau Tanwydd)	-

Dulliau Gweithgynhyrchu Awyrofod:

Ffugio troelli ar gyfer adrannau wal denau

Llif mandrel yn ffurfio

Ffugio gwasg isothermol

Integreiddio flange rholio cylch

Ffurfio superplastig ar gyfer siapiau cymhleth

5. Gwydnwch amgylcheddol mewn amodau hedfan

Hamgylchedd	Sgôr perfformiad	Metrigau diraddio	Systemau lliniaru
Beicio Uchder	Rhagorol	<0.001% dimensional change	Passivation fesul AMS 2470
Hylif hydrolig	Dosbarth A.	Erydiad 0.05 mm/yr	Ocsidiad electrolytig plasma
Trochi tanwydd jet	Da	Ennill Pwysau<0.5 mg/cm²/yr	Platio nicel electroless
Beicio Thermol	Rhagorol	Δcte yn cyfateb i gyfansoddion	Rhwystrau thermol wedi'u graddio
Amodau eisin	Da	Debyd blinder<8%	Haenau gwrth-icing

Gwelliant arwyneb:

Anodizing asid cromig: 8-15 μm Trwch

Triniaeth Tiodize®: iraid ffilm solid

Hvof wc -10 CO: 1200 HV50 Diogelu

Selio Hermetig: Haenau SiO₂ a Ddaradarnwyd gan Anwedd

6. Peiriannu ar gyfer cydrannau awyrofod

Gweithrediad	Manyleb Offer	Baramedrau	Ceisiadau Awyrennau
Manwl gywirdeb diflas	Carbid wedi'i orchuddio â diemwnt	180-250 m/min, 0.05mm/rev	Silindrau gêr glanio
5- melino echel	Offer Sialn Nano-Gyfansawdd	500-700 m/min	Ffitiadau asennau adain
Drilio gwn	Carbid wedi'i fwydo oerydd	30-50 m/min	Rheiliau chwistrellu tanwydd
Malu edau	Olwynion CBN	10-15 m/min	Edafedd mowntio injan
Fflamia	Offer Ffurf PCD	80-120 m/min	Porthladdoedd Maniffold Hydrolig

Manteision Peiriannu:

Gorffeniad Arwyneb: ra 0.1-0.4 μm yn gyraeddadwy

Gwelliant peiriannu cryo:

Bywyd Offer: +250%

Straen gweddilliol: proffil cywasgol

Gallu EDM: sefydlog gydag electrodau copr-twngsten

Sefydlogrwydd Dimensiwn: ± 0.005mm/m ar ôl peiriannu

7. Technoleg ymuno Awyrofod

Paramedrau weldio troi ffrithiant:

Dylunio Offer: Ysgwydd wedi'i sgrolio WC-CO

Cylchdro: 600-900 rpm

Traverse: 80-200 mm/min

Grym i lawr: 12-20 kn

Ansawdd Weld:

Effeithlonrwydd UTS: 95% metel rhiant

Perfformiad Blinder: Deunydd Sylfaen 90%

Dulliau ymuno amgen:

Weldio pelydr laser:

Pwer: 4-6 kw

Cyflymder: 2-5 m/min

Tarian: llen nwy heliwm

Bondio gludiog:

Ffilmiau Polyimide Epocsi: Cneifio 25 MPa ar 150 gradd

Prep arwyneb: triniaeth sol-gel

Cau mecanyddol:

Coleri Hi-Lite®: 160- Cryfder cneifio ksi

Systemau Lockbolt: Dirgryniad Gwrthsefyll 2000Hz

8. Priodweddau ffisegol ar gyfer systemau hedfan

Eiddo	Gwerthfawrogom	Arwyddocâd awyrofod
Ddwysedd	2.78 g/cm³	30% yn ysgafnach na titaniwm
Cte (20-150 gradd)	22.7 μm/m · gradd	Wedi'i gyfateb â chyfansoddion carbon
Dargludedd thermol	138 W/m·K	Effeithlonrwydd oeri afioneg
Gwrthsefyll trydanol	44 nΩ·m	Effeithiolrwydd cysgodi emi
Modwlws elastig	73 GPA	Optimeiddio Flex Adain
Capasiti tampio	0.003	Gwanhau dirgryniad
Tueddiad magnetig	0.72×10⁻⁶	Heb ymyrraeth â synwyryddion
Caledwch cryogenig (-196 gradd)	42 mpa√m	Cydnawsedd System LH2/LOX

9. Gwirio ansawdd ac ardystiad Awyrofod

Gwerthusiad nad yw'n ddinistriol:

UT Array Gamog: Profion 15MHz (Canfod diffygion 0.3mm)

Tomograffeg pelydr-X: datrysiad voxel 5μm

Array cyfredol eddy: canfod crac 0.2mm

Archwiliad Thermograffig: Datrysiad Is -wyneb 2μm

Mapio straen gweddilliol: XRD gyda maint sbot 10μm

Profi Ardystio:

Profi blinder: gallu beicio 10⁹

Profi ymgripiad: 10, 000 hr/150 gradd

SCC Threshold: >120 MPa fesul ASTM G47

Gwrthiant fflamadwyedd: Pell 25.853 yn cydymffurfio

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Cymeradwyaethau Diwydiant:

Rheoli Ansawdd Awyrofod AS9100

NADCAP AC7117 NDE PROSES ARBENNIG

MIL-F -83142 Ardystiad maddau

Cymeradwyaeth Cynhyrchu EASA 21G

Cydymffurfiad Cofrestru Itar

10. Cymwysiadau Awyrofod

Mae awyrofod cynradd yn defnyddio:

Dolenni torque gêr glanio

Siafftiau rotor hofrennydd

Silindrau actuator hydrolig

Caniau lansio taflegrau

Cyplau strwythurol llongau gofod

Gorchuddion cywasgydd injan jet

Traciau Fflap Adain

Cysylltiadau Rheoli Hedfan

Pecynnu a Thrin:

Lapio ffoil VCI wedi'i orchuddio â nitrogen

Cynwysyddion a reolir

Trin slingiau neilon nad ydynt yn marcio

Protocolau Cynulliad Glân

Amddiffyn ffug AS6081
