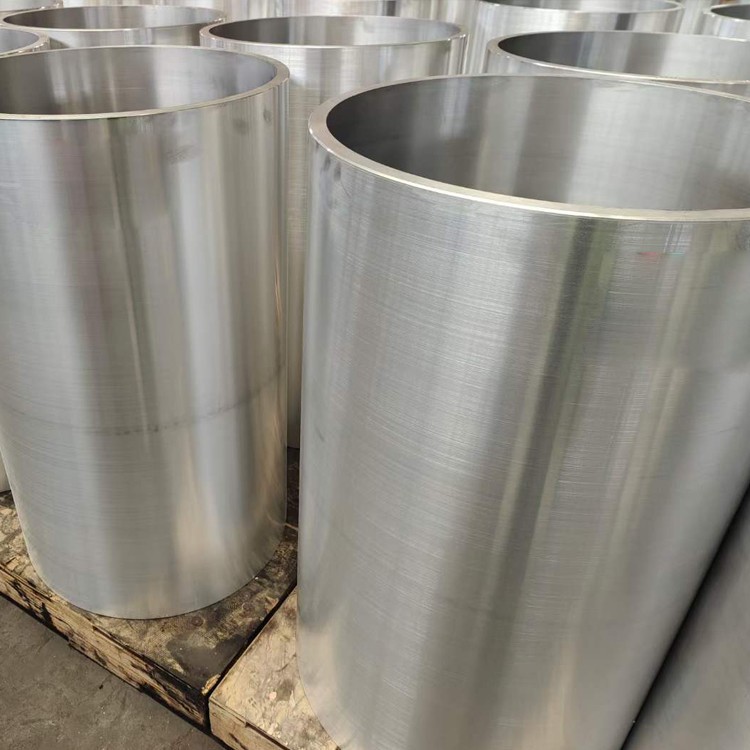

Pibell aloi alwminiwm 7075 T6

Mae aloi alwminiwm 7075 yn aloi alwminiwm cryfder uchel a ddefnyddir yn helaeth mewn amrywiol feysydd oherwydd ei briodweddau mecanyddol rhagorol . Mae tiwb aloi alwminiwm 7075 yn ddeunydd a ddefnyddir yn gyffredin mewn diwydiannau pen uchel fel eryr, cludo ac ati}}}}}}}}}}

Anfon ymchwiliad

1. Cyfansoddiad deunydd a phroses ffugio

Mae pibellau 7075- T6 yn cydymffurfio ag AMS 4148, ASTM B247, a safonau ASME SB247, yn cynnwys cyfansoddiad optimized Zinc-Copper-Magnesiwm ar gyfer cymwysiadau cryfder ultra-uchel:

Cyfansoddiad Alloy:

Sinc (Zn): 5.1-6.1% (Elfen Cryfhau Cynradd)

Magnesiwm (mg): 2.1-2.9% (ffurfiau mgzn₂ gwaddodion)

Copr (Cu): 1.2-2.0% (yn gwella gwrthiant cyrydiad straen)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 88.0% (cydbwysedd)

Olrhain elfennau:

Cromiwm (cr): 0.18-0.40% (mireinio grawn)

Haearn (Fe): llai na neu'n hafal i 0.50% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.40% ar y mwyaf

Ffugio manylebau proses:

Gwresogi preform: 370-420 gradd

Tymheredd ffugio: 340-380 gradd

Cymhareb Gostyngiad: 4: 1 i 6: 1 Lleiafswm

Cyfeiriadedd Llif Grawn: Aliniad hydredol (± 10 gradd)

Pwyswch gapasiti: 10, 000-50, 000 tunnell hydrolig

Ffugio cyfradd straen: 0.5-5 sec⁻¹

Mae dilysu trydydd parti fesul NADCAP AC7101 yn cadarnhau homogenedd gyda<3% elemental deviation. Complies with MIL-F-7216 for aerospace applications and ISO 6363-2 for extruded precision tubes.

2. Perfformiad cryfder

Mae 7075- t6 yn dangos priodweddau mecanyddol uwchraddol o gymharu ag allwthiadau safonol:

Eiddo	Pibell ffug	Allwthio safonol	Safon Prawf
Cryfder tynnol yn y pen draw	560-580 mpa	525-550 mpa	ASTM E8/E21
Cryfder Cynnyrch (RP0.2)	490-510 mpa	460-480 mpa	ASTM E8/E21
Elongation ar yr egwyl (%)	8-12%	5-9%	ASTM E8/E21
Toriad Toriad	36 mpa√m	28-32 mpa√m	ASTM E399
Cryfder Crear	325 MPa	300 MPa	ASTM B769
Cryfder blinder (10⁷)	160-180 mpa	140-155 mpa	ISO 1099
Rhwygo straen (100 awr/150 gradd)	260 MPa	220 MPa	ASTM E139
Cryfder cywasgu	540 MPa	500 MPa	ASTM E9

Mae priodweddau cyfeiriadol gwell yn darparu 12-15% cryfder traws uwch a goddefgarwch difrod uwch o dan lwytho cylchol .

3. Proses trin gwres

Dilyniant triniaeth T6 arbenigol ar gyfer cydrannau ffug:

Triniaeth Datrysiad:

465-485 gradd (± 5 gradd) ar gyfer 2-3 awr

Awyrgylch Rheoledig: Nwy Argon Blancedi

Quench cyflym:

Datrysiad glycol polyalkylene (crynodiad 30%)

Quench speed: >Oeri craidd 200 gradd /eiliad

Cynhyrfu: 1.0-1.5 m/sec Cyflymder llif

Rhyddhad Straen:

Triniaeth cryogenig ar radd -70 am 2 awr

Heneiddio artiffisial:

Gradd 120-125 am 24 awr + 165-170 gradd am 8 awr

Heneiddio cam dwbl ar gyfer dyodiad cam optimized η '

Nodweddion microstrwythurol:

Maint Grawn: ASTM 7-8 (15-30 μm)

Dwysedd gwaddod: Cyfnod 10¹⁷/m³ η '(mgzn₂)

Ffugio dwyster gwead: 4.5-5.5 yn lluosogi ar hap

Sgôr Cynhwysiant: A0.5/B0.5 fesul ASTM E45

Ail -fewnosodiad:<10%

4. Dimensiynau ac addasu

Manylebau pibellau sy'n ffugio manwl:

Baramedrau	Ystod safonol	Gradd manwl gywirdeb	Opsiynau Custom
Diamedr allanol	25-600 mm	± 0.05% OD	Proffiliau hirgrwn/hecs
Trwch wal	3-50 mm	± 5% wt	Waliau Tapered
Hyd	1-12 m	+0/-1.5 mm	Hyd at 20m
Sythrwydd	-	0.25 mm/m	± 0.1 mm/m
Canolbwynt Wal	Llai na neu'n hafal i 0.5% TIR	Llai na neu'n hafal i 0.2% TIR	Llai na neu'n hafal i 0.1% TIR
Garwedd arwyneb	Ra 1.6μm	Ra 0.4μm	Gorffeniad Drych

Gwneuthuriad uwch:

Ffugio rheiddiol ar gyfer gostyngiad di -dor

Tyllu cylchdro ar gyfer blodau gwag

Ffugio â chymorth mandrel ar gyfer waliau tenau

Ffugio isothermol ar gyfer geometregau cymhleth

Llif yn ffurfio ar gyfer bores manwl uchel

Pilger Milling ar gyfer cymwysiadau niwclear

5. Priodweddau gwrthiant cyrydiad

Data Perfformiad Amgylcheddol

Hamgylchedd	Forged 7075- Sgôr T6	Cyfradd cyrydiad (μm yr flwyddyn)	Systemau amddiffyn
Awyrgylch morol	Nheg	25-40 μm/yr	HVOF WC -17 CO COATIO
Diwydiannol SO₂	Druanaf	100-150 μm/yr	NI-CD Electroplated
Cyrydiad straen	Cymedrola ’	Trothwy SCC 150mpa	Saethu peening + anodizing
Alclad 7075	Rhagorol	<1 μm/yr	Haen clad 5%
Ffugio vs gyr	+30% Gwrthiant SCC	-	Ffiniau grawn optimized

Technolegau Amddiffyn:

Ocsidiad electrolytig plasma (PEO):

Trwch: 50-100 μm

Hardness: >1500 HV

Dyddodiad Anwedd Ion (IVD):

Gorchudd Alwminiwm: 20-50 μm

Salt spray resistance: >3000awr

Nicel electroless:

Ni-P (9-12%): 25-75 μm

Rheoli cynnwys ffosfforws

6. Nodweddion Machinability

Paramedrau Peiriannu Arbenigol

Gweithrediad	Offer	Cyflymder (m/min)	Bwydo (mm/rev)	Nodiadau
Nhroed	Mewnosodiadau PCD	800-1200	0.1-0.25	Rhaca positif 7 gradd
Drilio	Carbid wedi'i orchuddio (tialn)	50-80	0.03-0.08	Pwynt hollt 135 gradd
Melinau	Mewnosodiadau cerameg sialn	400-600	0.05-0.12	Llwybrau trochoidal
Thrywydd	Tapiau wedi'u gorchuddio â Ticn	10-15	Trawiad	Dyfnder edau 75%
Ddiflas	Nitrid boron ciwbig	200-350	0.04-0.10	Bariau llaith

Perfformiad Peiriannu:

Mynegai Machinability: 50% (llinell sylfaen: 6061- t 6=100%)

Gwella Bywyd Offer: 200% gydag oeri cryogenig

Gorffeniad Arwyneb: RA 0.2μm Cyflawnadwy

Gwrthiant sgwrsio: +40% vs pibellau allwthiol

Rheoli straen gweddilliol: Sefydlogi ôl-beiriannu ar 120 gradd

Ffurfio Sglodion: Sglodion wedi'u segmentu sy'n gofyn am ddeiliaid offer pŵer-thru

7. Dulliau weldadwyedd ac ymuno

Angen technegau ymuno arbenigol oherwydd sensitifrwydd parth yr effeithir arnynt gan wres (HAZ):

Weldio ffrithiant yn well:

Paramedrau Weldio Gyrru Inertia:

Rpm: 2500-5000

Pwysau echelinol: 250-400 mpa

Hyd llosgi: 2-6 mm

Grym cynhyrfus: 400-700 mpa

Cydnawsedd weldio annhebyg:

I Titaniwm: Er4043 Llenwi

I ddur: cymalau pontio weldio ffrwydrol

Ymuno amgen:

Bondio gludiog:

Systemau Epocsi-Novolac: Cneifio 45 MPa

Prep arwyneb: toddiant ysgythriad piranha

Cau mecanyddol:

Pinnau hi-lok: 220-260 cryfder ksi

Bolltau Lock: Dirgryniad Gwrthsefyll 50g

Bondio trylediad:

Tymheredd: 510-530 gradd

Pwysau: 10-15 mpa

Amser: 60-90 munud

8. Priodweddau ffisegol

Eiddo	Gwerthfawrogom	Safon Prawf
Ddwysedd	2.81 g/cm³	ASTM B311
Dargludedd thermol (25 gradd)	130 W/m·K	ASTM E1461
Cte (20-100 gradd)	23.6 μm/m · gradd	ASTM E228
Dargludedd trydanol	33% IACS	ASTM B193
Modwlws o hydwythedd	71.0 GPA	ASTM E111
Gwres penodol (200 gradd)	1050 J/kg · K	ASTM E1269
Tryledrwydd thermol	55 mm²/s	ASTM E1461
Tymheredd Solidus	477 gradd	ASTM E228
Athreiddedd magnetig	1.00002	ASTM A342

9. Safonau Ansawdd Arwyneb

Gofynion Uniondeb Arwyneb (AMS 2772):

Dim ffugio lapiau na chau oer

Terfynau arwyneb: llai na neu'n hafal i ddyfnder 0.1mm

Marciau Offer: llai na neu'n hafal i uchder 0.01mm

Rheoli Tint Gwres: Max Δe =1.0

Gorffen Prosesau:

Melino cemegol: 0.05-0.5 mm Tynnu stoc

Electropolishing: 20-100 μm Tynnu

Gorffeniad dirgrynol: cywasgiad arwyneb

Dulliau Arolygu:

Treiddiad fflwroleuol: sensitifrwydd lefel 3

Interferometreg golau gwyn: datrysiad 0.1μm

Dadansoddiad sŵn Barkhausen ar gyfer straen gweddilliol

10. Ardystiadau a phrofi

Protocolau sicrhau ansawdd

Gwirio materol:

Sbectrometreg allyriadau optegol

Sbectrosgopeg ultrasonic ar gyfer cynhwysion

Profion mecanyddol:

Profion tynnol trwch trwch

Charpy V-notch at -40°C (>15j Angenrheidiol)

Profi ymgripiad i 10, 000 awr

Gofynion NDE:

UT arae graddol: stilwyr 10mhz

Radiograffeg Ddigidol: Cydymffurfiad ASTM E2662

Archwiliad Thermograffig: Datrysiad 5μm

Ardystiadau Diwydiant

Rheoli Ansawdd Awyrofod AS9100

NADCAP AC7117 ar gyfer Forgings

PED 2014/68/Categori IV Categori IV

Norsok M650 ar gyfer systemau alltraeth

Cydymffurfiad Itar ar gyfer Amddiffyn

Cymeradwyaeth math ABS ar gyfer systemau morol

Ceisiadau Cynradd: Cydrannau gêr glanio awyrennau, tiwbiau lansio taflegrau, systemau atal rasio, siafftiau gyriant hofrennydd, silindrau hydrolig pwysedd uchel, a chydrannau strwythurol sy'n gofyn am gymhareb cryfder-i-bwysau uwch {.

Manylebau Cyflenwi: Pecynnu desiccated wedi'i selio gan wactod, cratiau pren gydag ataliad gwrth-ddirgryniad . Amser Arweiniol Safonol: 12-16 wythnos .
