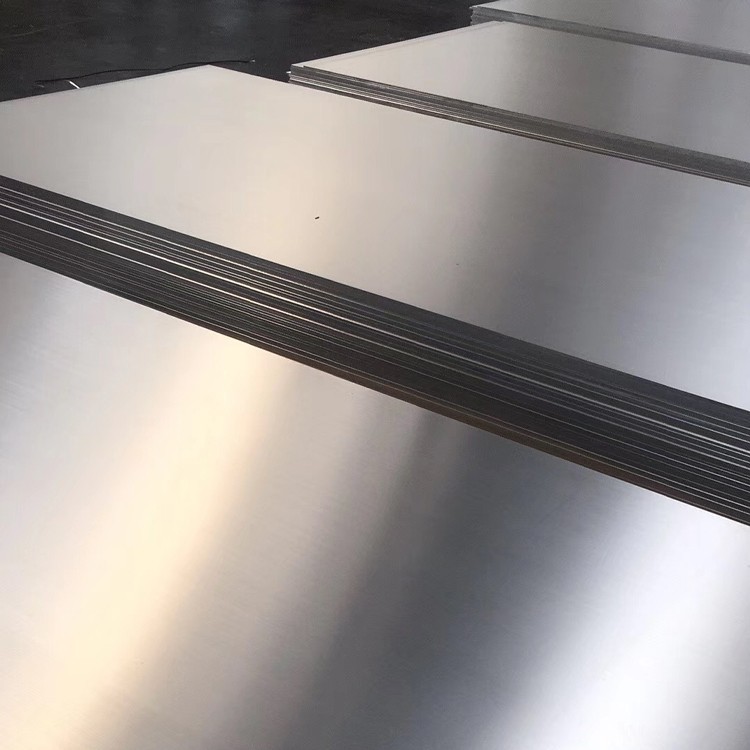

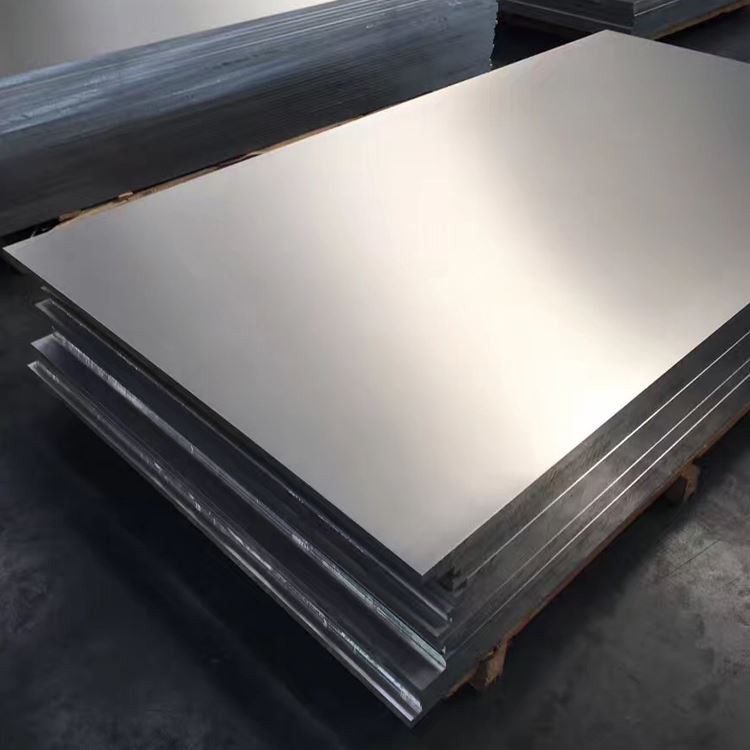

Plât alwminiwm 5052

Plât alwminiwm 5052 yw'r prawf rhwd a ddefnyddir fwyaf eang . Mae gan yr aloi hwn gryfder uchel, yn enwedig ymwrthedd blinder: plastigrwydd uchel ac ymwrthedd cyrydiad, plastigrwydd da yn ystod caledu gwaith lled -oer, plastigrwydd isel yn ystod caledu gwaith oer, gwrthiant cyrydiad da, polio} {

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

5052 Alloy alwminiwm (ASTM B209, AMS 4002) Yn cynnwys system aloi magnesiwm-cromiwm wedi'i optimeiddio ar gyfer ymwrthedd cyrydiad a ffurfadwyedd:

Cemeg Alloy:

Magnesiwm (mg): 2.2-2.8% (cryfhau datrysiadau)

Cromiwm (cr): 0.15-0.35% (gwrthiant cyrydiad)

Haearn (Fe): llai na neu'n hafal i 0.40% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.25% ar y mwyaf

Copr (Cu): llai na neu'n hafal i 0.10% ar y mwyaf

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 96.7% (cydbwysedd)

Olrhain elfennau:

Sinc (Zn): llai na neu'n hafal i 0.10% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.10% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.15% ar y mwyaf

Proses weithgynhyrchu uwch:

Castio Parhaus: 680-720 Tymheredd metel tawdd gradd

Rholio Poeth: Gostyngiad cychwynnol ar radd 450-510

Rholio Oer: Gostyngiad Mesur Terfynol (30-80% Gostyngiad)

Triniaeth Sefydlogi:

H32: ychydig yn straen wedi'i galedu + wedi'i sefydlogi

H34: straen canolig wedi'i galedu + wedi'i sefydlogi

H38: straen caled wedi'i galedu + wedi'i sefydlogi

Triniaeth arwyneb: Gorffeniad melin, opsiynau wedi'u brwsio neu eu boglynnu

Ardystiedig i ASME SB209 ac EN 485 Safonau gyda dogfennaeth olrhain lawn .

2. Priodweddau mecanyddol yn ôl cyflwr tymer

Eiddo	O dymer	Tymer H32	H34 tymer	Safon Prawf
Cryfder tynnol yn y pen draw	170-215 mpa	230-265 mpa	260-290 mpa	ASTM B557
Cryfder Cynnyrch (RP0.2)	65-105 mpa	195-215 mpa	220-240 mpa	ASTM B557
Elongation (%)	18-25%	8-14%	6-10%	ASTM B557
Cryfder Crear	125-145 mpa	155-175 mpa	170-190 mpa	ASTM B831
Cryfder dwyn	310-350 mpa	440-480 mpa	480-520 mpa	ASTM E238
Cryfder blinder (10⁷)	90-115 mpa	110-135 mpa	120-145 mpa	ASTM E466
Caledwch	47-52 hb	60-68 hb	68-75 hb	ASTM E10
Effeithio ar galedwch	25-30 J	20-24 J	15-20 J	ASTM E23

3. Triniaeth Gwres a Rheoli Microstrwythur

Mecanwaith caledu straen:

Mae gostyngiad rholio oer yn pennu eiddo terfynol:

H32: 8-15% Gostyngiad

H34: 15-22% Gostyngiad

H38: 30-40% Gostyngiad

Triniaeth sefydlogi: 120-160 gradd ar gyfer 1-3 awr

Nodweddion microstrwythurol:

Maint Grawn: ASTM 5-6 (40-60 μm)

Cyfnodau Gwasgaru:

Gronynnau al₃mg₂ (2-5 nm)

Mae Al₇cr yn gwaddodi (10-30 nm)

Dwysedd dadleoli:

O dymer: 1 × 10⁸/cm²

Tymer H38: 6 × 10¹⁰/cm²

Cydrannau Gwead: Pres Cryf {110}<112>

Ffracsiwn ailrystallization: wedi'i ailryseiddio'n llawn yn O dymer

4. Manylebau dimensiwn ar gyfer plât

Baramedrau	Ystod safonol	Goddefgarwch manwl	Galluoedd Arbennig
Thrwch	0.5-150 mm	± 1-3% (yn amrywio yn ôl mesurydd)	Hyd at 200 mm
Lled	1000-3000 mm	± 5-15 mm	Hyd at 4500 mm
Hyd	2000-12000 mm	± 10-30 mm	Hyd at 18, 000 mm
Gwastadrwydd	5-15 mm/m	1-3 mm/m (manwl gywirdeb)	-
Garwedd arwyneb	0.4-1.2 μm ra	0.2-0.4 μm ra (caboledig)	Gorffeniad Drych
Cyflwr ymyl	Felin	Sgwâr neu beveled	Proffilio ymyl CNC

Ffurfio galluoedd:

Ffurfio ymestyn: hyd at 30% elongation

Lluniadu dwfn: ldr o 1.8-2.2

Hydrofformio: siapiau cymhleth

Ffurfio brêc: Lleiafswm Radiws plygu 1T (O dymer)

Ffurfio Rholio: Proffiliau Parhaus

5. Perfformiad gwrthiant cyrydiad

Hamgylchedd	Sgôr perfformiad	Cyfradd cyrydiad	Dulliau Amddiffyn
Trochi dŵr y môr	Rhagorol	<0.002 mm/year	Trosi Alodine 1200S
Awyrgylch arfordirol	Rhagorol	0.001-0.003 mm/blwyddyn	Systemau paentio
Amlygiad cemegol	Da	0.01-0.1 mm/blwyddyn	Gorchudd PVDF
Chwistrell halen modurol	Rhagorol	Sgôr ASTM B117 a	Pretreatment e-cot
Cyrydiad straen	Rhagorol	SCC threshold >50mpa	-

Opsiynau Triniaeth Arwyneb:

Gorffeniad Melin: Ffilm Amddiffynnol Safonol

Anodizing: cot addurniadol neu galed

Gorchudd powdr: opsiynau lliw lluosog

Gorchudd PVDF: Gwrthiant Tywydd Uwch

Trosi cromad: Cyfres Alodine 600

Arwynebau boglynnog: patrymau diemwnt neu linellol

6. Priodweddau peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Allbwn o ansawdd
Torri dŵr	Bwyslais uchel	3500-4000 bar, 8-15 mm/min	± 0.1-0.3 mm
Torri laser	Laser Ffibr	3-6 kw pŵer, 5-20 m/min	Ra 3-8 μm
Lwybrau	Offer Carbid	3000-5000 rpm, 1500-3000 mm/min	Ymylon heb burr
Dyrnu	Offer HSS	60-100 strôc/min	IT12 Goddefgarwch
Blancio	Dur offer D2	Cliriad 8-12% deunydd o drwch	Radiws 1.5T o leiaf

Manteision saernïo:

Weldability: Ardderchog heb gynhesu

Shearability: cyfradd gwisgo offer isel

Ffurfioldeb: Hydwythedd uchel mewn cyflwr anelio

Uniad: yn gydnaws â'r holl ddulliau safonol

Polishability: nodweddion gorffen arwyneb rhagorol

7. Weldio ac ymuno â thechnolegau

Y prosesau weldio gorau posibl:

Weldio Arc Metel Nwy (GMAW):

Gwifren: ER5356 neu ER5556

Nwy cysgodi: argon neu ar +25%ef

Nwy anadweithiol Tungsten (GTAW):

Electrode: EWTH -2 (2% Thorium)

Llif Nwy: 12-18 l/min

Weldio sbot gwrthiant:

Pwysau: 2.5-4.0 kn

Amser: 0.2-0.5 eiliad

Dulliau ymuno arbenigol:

Bondio gludiog:

Strwythurol Epocsi: 15-25 MPA

Methacrylate: 12-20 mpa

Cau mecanyddol:

Rhybedion hunan-tyllu

Rhybedion dall

Technoleg Clinching

Systemau Brazing:

Metelau llenwi alwminiwm-silicon

Ffwrnais neu fflachlampio

8. Priodweddau Ffisegol ar gyfer Dylunio Peirianneg

Eiddo	Gwerthfawrogom	Arwyddocâd dylunio
Ddwysedd	2.68 g/cm³	Mantais ysgafn
Modwlws Young	70.3 GPA	Stiffrwydd mewn dyluniad
Cymhareb Poisson	0.33	Dosbarthiad Straen
Cte (20-100 gradd)	23.8 μm/m · gradd	Ehangu Thermol
Dargludedd thermol	138 W/m·K	Gallu trosglwyddo gwres
Dargludedd trydanol	35% IACS	Cymwysiadau Trydanol
Ystod doddi	605-650 gradd	Prosesu Ymyl Diogelwch
Athreiddedd magnetig	<1.01	Niwtraliaeth electromagnetig

9. Rheoli ac ardystio ansawdd

Protocol profi cynhwysfawr:

Dadansoddiad Cemegol: Sbectrosgopeg Allyriadau Optegol

Profi Mecanyddol: Ardystiad Swp/Lot

Profi Cyrydiad:

ASTM G67 ar gyfer cyrydiad rhyngranbarthol

ASTM G85 ar gyfer chwistrell halen

Profion Anghyffwrdd:

Sganio Ultrasonic (ASTM B594)

Arholiad cyfredol eddy

Archwiliad Ansawdd Arwyneb:

Gweledol fesul ASTM B209

Mesur Profilomedr

Ardystio a Chydymffurfiaeth:

ISO 9001: System Ansawdd 2015

Ardystiad Awyrofod AS9100

NADCAP Prosesu Arbennig

Cydymffurfiad Rohs a Chyrraedd

Dosbarthiad Morol: ABS, DNV, LR

Cydymffurfiad FDA ar gyfer cyswllt bwyd

10. Cymwysiadau a Thrin Diwydiannol

Sectorau Cais Cynradd:

Cydrannau morol ac uwch -strwythurau

Lloriau cludo a phaneli

Systemau cladin pensaernïol

Offer Prosesu Cemegol

Prosesu Bwyd a Diod

Llociau trydanol

Dwythell HVAC

Paneli corff modurol

Protocolau Trin a Storio:

Ffilm Amddiffynnol: AG neu Gorchudd Anifeiliaid Anwes

Cyfeiriadedd storio: fertigol neu wastad

Pentyrru: gwahanyddion pren bob haen

Lifting: Wide belt slings (>150mm)

Rheolaeth Amgylcheddol:<70% humidity

Pecynnu: systemau wedi'u llwytho desiccant

Gofynion Trafnidiaeth:

Gorchudd gwrth -dywydd

Systemau amddiffyn ymylon

Blocio anfetelaidd

Cynhaliaeth crud ar gyfer platiau

Manylebau Cynhwysydd ISO
