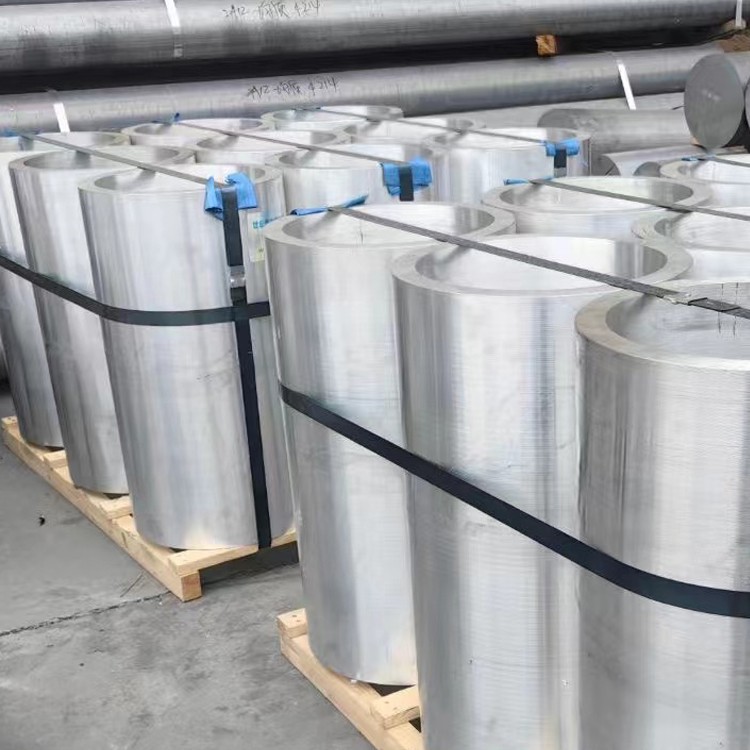

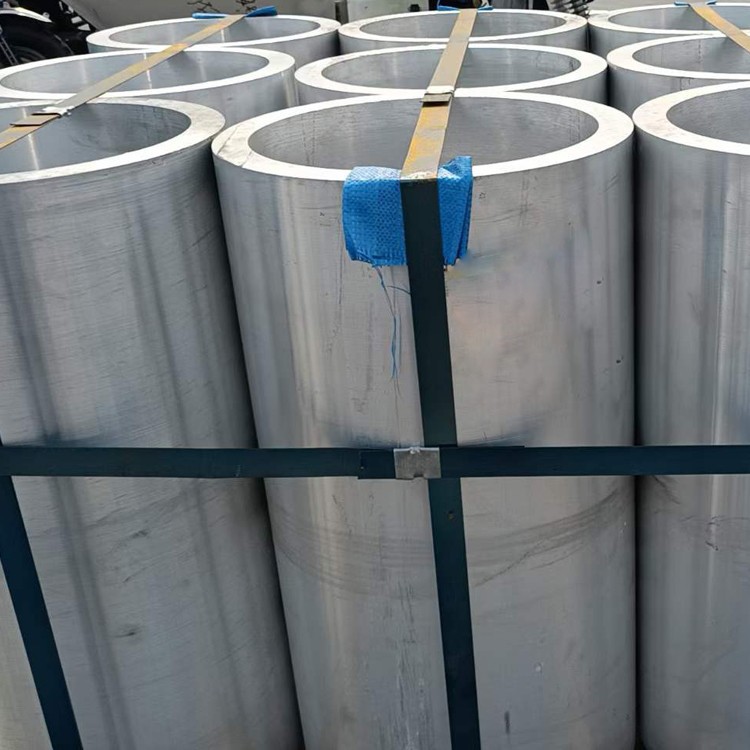

5083 pibell ffugio alwminiwm ar gyfer morol

Mae aloi alwminiwm 5083 yn aloi magnesiwm uchel gyda chryfder da, ymwrthedd cyrydiad, a machinability ymhlith aloion na ellir eu trin â gwres .

Anfon ymchwiliad

1. Cyfansoddiad deunydd a phroses ffugio

5083 Mae pibellau ffugio alwminiwm gradd morol yn cydymffurfio ag ASTM B247, en 754-2, a safonau norsok m -121 gyda chyfansoddiad magnesiwm-manganîs optimized ar gyfer gwrthsefyll cyrydiad dŵr môr:

Elfennau aloi cynradd:

Magnesiwm (mg): 4.0-4.9% (yn gwella cryfder a gwrthiant cyrydiad)

Manganîs (mn): 0.4-1.0% (yn rheoli strwythur grawn)

Cromiwm (cr): 0.05-0.25% (yn gwella gwrthiant cracio cyrydiad straen)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 93.5% (cydbwysedd)

Terfynau amhuredd:

Haearn (Fe): llai na neu'n hafal i 0.40% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.40% ar y mwyaf

Copr (Cu): llai na neu'n hafal i 0.10% ar y mwyaf (yn hanfodol ar gyfer cyrydiad morol)

Sinc (Zn): llai na neu'n hafal i 0.25% ar y mwyaf

Proses ffugio morol-benodol:

Nghynhesu: 380-420 gradd mewn ffwrneisi awyrgylch rheoledig

Paramedrau ffugio:

Ystod Tymheredd: 320-380 Gradd

Cymhareb Gostyngiad: Yn fwy na neu'n hafal i 3: 1 (yn gwarantu mireinio grawn)

Cyfradd straen: 1-10 s⁻¹

Llif grawn cyfeiriadol: Cyfeiriadedd hydredol ± 8 gradd

Ffugio aml-gyfeiriadol: Gweisg hydrolig tair echel (15, 000-30, 000 tunnell)

Triniaeth ôl-ffugio:

Oeri Rheoledig: cyfradd oeri 30 gradd /munud uchaf

Goddefgarwch sythu: llai na neu'n hafal i 0.5mm/m

Ardystiedig i DNV GL OS F101 a Chanllaw ABS ar gyfer Strwythurau Alwminiwm gyda Olrheiniadwyedd Llawn o Billet i Gynnyrch Gorffenedig .

2. Priodweddau mecanyddol mewn amodau morol

Mae tymer H116/H321 yn darparu perfformiad dŵr môr uwchraddol:

Eiddo	Tymer H116	H321 tymer	Safon Prawf
Cryfder tynnol	275-350 mpa	300-370 mpa	ASTM E8
Cryfder Cynnyrch (RP0.2)	125-185 mpa	215-265 mpa	ASTM E8
Eongation mewn dŵr y môr	16-22%	10-16%	ASTM G44/G49
Toriad Toughness Kic	35 mpa√m	30 mpa√m	ASTM E399
Terfyn blinder cyrydiad	110 MPa (10⁷ cyc)	140 MPa (10⁷ cyc)	ASTM E466
Effeithio ar galedwch (-40 gradd)	35-45 J	28-35 J	ISO 148
Trothwy cyrydiad straen	100 MPa	150 MPa	ASTM G64
Temp pitting critigol	65 gradd	75 gradd	ASTM G48

Yn cynnal mwy na neu'n hafal i briodweddau mecanyddol 80% ar ôl efelychiadau amlygiad dŵr môr 20- blwyddyn fesul astm g 50.

3. Triniaeth Gwres a Microstrwythur

Tymheru Arbenigol ar gyfer Cymwysiadau Morol:

H116 Proses Sefydlogi:

Triniaeth Datrysiad: 415 gradd ± 10 gradd ar gyfer 1.5-3 awr

Rapid Water Quench: Cooling rate >100 gradd /eiliad

Sefydlogi: 150 gradd am 4 awr + 100 gradd am 12 awr

H321 Proses Caledu Gwaith:

Rholio wedi'i reoli ar radd 250-300 gyda gostyngiad 15-25%

Sefydlogi Terfynol: 120 gradd /8 awr

Nodweddion microstrwythurol:

Maint Grawn: ASTM 6-8 (15-35 μm)

Cyfnodau Intermetallig: Al6 (Mn, Fe) Gwasgariadau (0.1-0.3 μm)

Dosbarthiad cyfnod:<5% β-phase (Al3Mg2)

Dwysedd Dadleoli: 5 × 10⁹/cm² (H321)

Gwaddodi Ffiniau Grawn:<25nm continuous

4. Dimensiynau a chyfluniadau morol-benodol

Baramedrau	Ystod safonol	Goddefgarwch adeiladu llongau	Proffiliau Arbennig
Diamedr allanol	50-1200 mm	± 0.1% OD	Hirgrwn/petryal
Trwch wal	6-80 mm	+10%/-5% wt	Taprog/camu
Hyd	3-18 m	+5 mm/-0 mm	Hyd at 30m coiled
Horabalrwydd	Llai na neu'n hafal i 1.0%	Llai na neu'n hafal i 0.3% ar gyfer codwyr	-
Radiws plygu	1.5 × OD	1.0 × od gyda mandrel	-
Sythrwydd	1.0mm/m	0.3mm/m (pwysedd uchel)	-

Technolegau saernïo morol:

Ffugio-marw caeedig ar gyfer flanges cymhleth

Ffugio rheiddiol ar gyfer trwch wal unffurf

Plygu rholio ar gyfer treiddiadau cragen

Ffurfio ffrwydrol ar gyfer cyfuchliniau arbennig

Cylch CNC yn rholio ar gyfer adrannau manwldeb

5. Perfformiad cyrydiad mewn amgylcheddau morol

Cyflwr amlygiad	Cyfradd Cyrydiad (mm/yr)	Hyd y prawf	Dull Amddiffyn
Parth Sblash (Llanw)	0.01-0.03	5- Astudiaeth blwyddyn	Gorchudd HVOF 200μm
Trochi dŵr y môr	0.02-0.05	ASTM G31	Amddiffyniad Cathodig
Mwd	0.005-0.015	ISO 11306	Gorchudd haen pe 3-
Dŵr y môr cyflymder uchel (4m/s)	0.03-0.08	ASTM G119	Electropolishing
Awyrgylch morol	0.001-0.003	ISO 9223	Anodizing (aa25)

Systemau amddiffyn morol datblygedig:

Amddiffyniad anodig:

Systemau Breichled Sinc fesul DNV-RP-B401

Anodau aloi alwminiwm-sinc-indium

Haenau:

Epocsi Glassflake: 500-1000 μm dft

Argraff ar yr amddiffyniad cathodig cyfredol (ICCP)

Chwistrell:

Chwistrell sinc-alwminiwm 85/15 (150-250 μm)

Systemau leinin:

Leinin polyethylen dwysedd uchel (HDPE)

Leininau polywrethan elastomerig

6. machinability ar gyfer cydrannau morol

Gweithrediad	Deunydd Offer	Baramedrau	Ceisiadau Morol
Torri Tanddwr	Mewnosodiadau cerameg	90-120 m/min porthiant	Atgyweirio Gwaith
Drilio twll dwfn	Gundrills Carbide	30-50 m/min, cylch peck	Darnau hydrolig
Melino cnc	Offer wedi'u gorchuddio â Tialn	400-600 m/min	Peiriannu FLANGE
Nhapiau	Tapiau pwynt troellog	15-20 m/min	Cysylltiadau Pibell
Ddiflas	Bariau diflas llaith	100-200 m/min	Peiriannu tiwb stern

Nodweddion Peiriannu:

Tuedd Edge Adeiledig: Isel (Gradd B yr ISO 3685)

Gorffen Arwyneb yn gyraeddadwy: ra 0.8-3.2 μm

Hylif Torri: Syntheteg sy'n hydoddi mewn dŵr (pH 8.5-9.0)

Rheoli Sglodion: Ardderchog - Ffurflenni Sglodion Parhaus

Bywyd Offer: 70% yn hirach na chydrannau dur

7. Weldio Morol ac Ymuno Technoleg

Prosesau weldio a argymhellir:

GMAW-P (Pulsed MiG):

Llenwi: ER5183/ER5356

Nwy cysgodi: ar +30%ef

Mewnbwn gwres: llai na neu'n hafal i 1.2 kj/mm

Weldio tro ffrithiant:

Cylchdroi Offer: 400-600 rpm

Cyflymder tramwy: 100-300 mm/min

Grym echelinol: 15-35 kn

Mathau Beirniadol ar y Cyd:

Cymalau Coler:

35-45 Gradd Bevel onglau

Weldio dwy ochr ar gyfer treiddiad llawn

Cyplyddion mecanyddol:

Rhigolau arddull Victaulic

Clampiau Dur Di -staen 316L

Bondio gludiog:

Selwyr polysulfide epocsi

25-35 MPA Cryfder cneifio mewn dŵr y môr

8. Priodweddau ffisegol

Eiddo	Gwerthfawrogom	Arwyddocâd Morol
Ddwysedd	2.66 g/cm³	35% yn ysgafnach na dur
Dargludedd thermol	117 W/m·K	Cymwysiadau cryogenig
Gwrthsefyll trydanol	49 nΩ·m	Amddiffyn Mellt
Ystod doddi	570-640 gradd	Sgôr Diogelwch Tân
Modwlws o hydwythedd	71 GPA	Hyblygrwydd strwythurol
Cte (20-100 gradd)	23.8 μm/m · gradd	Rheoli Ehangu Thermol
Athreiddedd magnetig	1.000022	Systemau Degaussing
Rhwystriant acwstig	17.5 maryl	Tryloywder Sonar

9. Ardystio a phrofi Morol

Gwirio ansawdd trwyadl

Profi Cyrydiad:

Profi Exco fesul ASTM G34

Chwistrell halen 1000awr fesul ASTM B117

Profi Cyrydiad Galfanig Fesul ASTM G71

Profion mecanyddol:

Profion hydrostatig ar raddfa lawn (6, 000 psi)

Profi Charpy V-Notch ar radd -196

Gofynion NDE:

UT awtomataidd gyda gallu TOFD

Radiograffeg ddigidol fesul en 13068

Mesur maes cyfredol bob yn ail

Ardystiadau Morol

Tystysgrif Cymeradwyo Math DNV GL

Cymeradwyaeth llong forol ABS

Tystysgrif Cydran Forol Cofrestr Lloyd

Norsok M650 Cymhwyster

Mil-dtl -24196 ar gyfer systemau bwrdd llongau

FDA Subchapter D - Cyswllt bwyd mewn galïau

10. Cymwysiadau mewn Peirianneg Forol

Ceisiadau Morol Cynradd:

Aelodau strwythurol platfform ar y môr

Systemau pibellau oeri dŵr y môr

Systemau Tensiwn Riser Morol

Llinellau trosglwyddo nwy naturiol hylif (LNG)

Systemau Rheoli Dŵr Balast

Uwch -strwythurau llongau llyngesol

Cwndidau bogail tanfor

Cydrannau planhigion dihalwyno

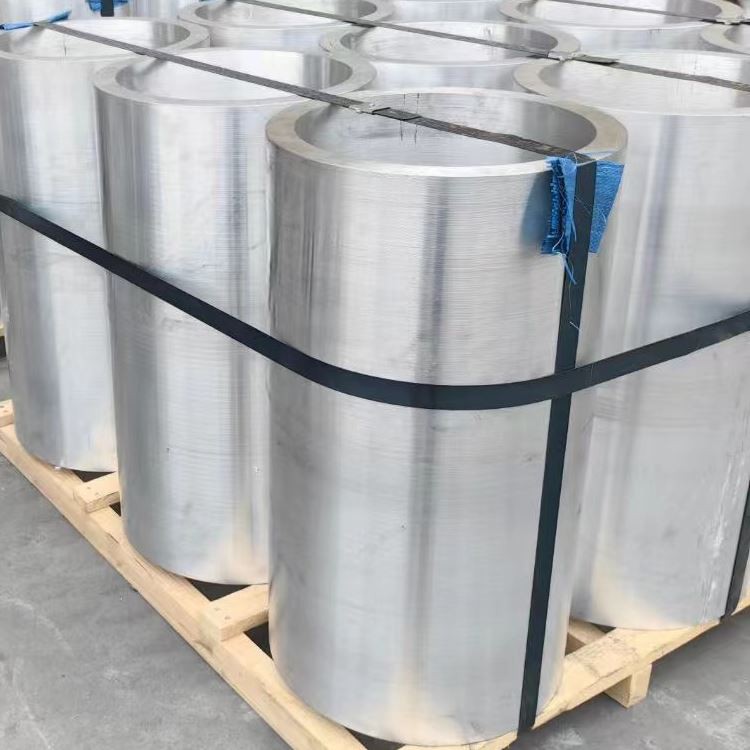

Trin a Phecynnu:

Lapio polyfilm vci + desiccant

Cratiau pren gyda marciau ISO

Gorchudd cyfansawdd amddiffyn cyrydiad arfordirol

Tystysgrif Seaworthiness ar gyfer Cludiant Cefnfor
