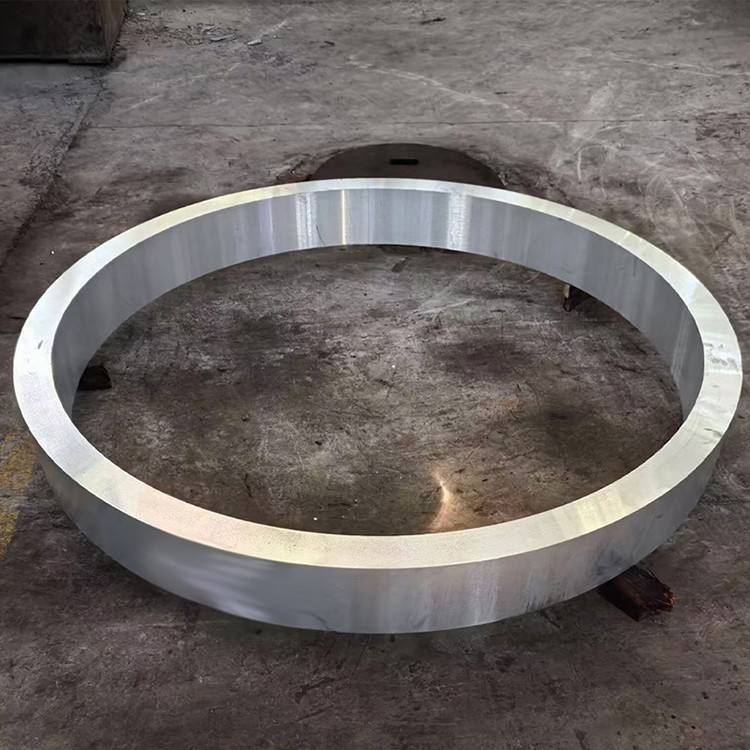

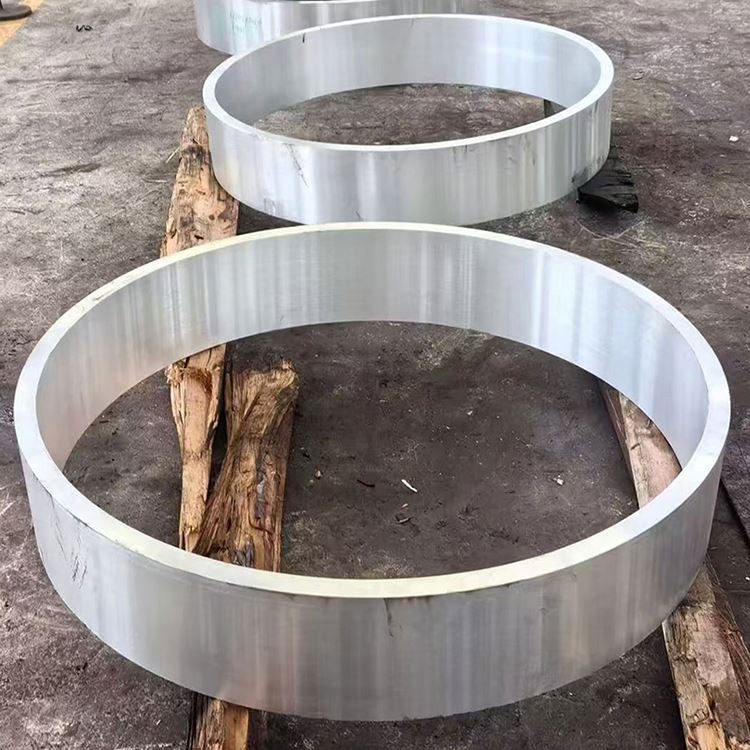

Modrwy ffugio aloi alwminiwm 7075 T6

Mae'r cylch ffugio aloi alwminiwm 7075 T6 yn gryfder ultra-uchel, aloi alwminiwm-sinc-magnesiwm-copr y gellir ei drin â gwres sy'n enwog am ei gymhareb cryfder-i-bwysau eithriadol, cryfder brain Geometreg, gan wneud y deunydd hwn yn rhagori mewn cymwysiadau sy'n mynnu cryfder a dibynadwyedd eithafol, megis awyrofod, amddiffyn, peiriannau perfformiad uchel, ac offer pwysedd uchel:

Elfennau aloi cynradd:

Sinc (Zn): 5.1-6.1% (Elfen Cryfhau Cynradd)

Magnesiwm (mg): 2.1-2.9% (ffurfiau sy'n cryfhau cyfnodau â sinc)

Copr (Cu): 1.2-2.0% (yn gwella cryfder a chaledwch)

Cromiwm (cr): 0.18-0.28% (yn atal ailrystallization, yn gwella ymwrthedd cyrydiad straen)

Deunydd sylfaen:

Alwminiwm (AL): Cydbwysedd

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.50% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.40% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.30% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.20% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i 0.05% yr un, yn llai na neu'n hafal i gyfanswm o 0.15%

Proses ffugio premiwm:

Paratoi toddi:

Alwminiwm cynradd purdeb uchel (lleiafswm o 99.7%)

Rheolaeth fanwl gywir ar elfennau aloi gyda goddefgarwch ± 0.05%

Hidlo Uwch a Thriniaethau Degassing (E . g ., snif neu ddad -wactod) Sicrhewch fod glendid yn toddi

Mireinio grawn (yn nodweddiadol gydag aloi meistr al-ti-b)

Castio lled-barhaus-continuous uniongyrchol (DC) i gynhyrchu ingotau o ansawdd uchel

Homogeneiddio:

460-480 gradd ar gyfer 12-24 awr

Rheoli tymheredd unffurf: ± 5 gradd

Mae cyfraddau oeri araf yn sicrhau dosbarthiad unffurf o elfennau aloi ac yn dileu macro-arwahanu

Paratoi biled:

Cyflyru Arwyneb Ingot (Scalping neu Milling)

Archwiliad Ultrasonic 100% i sicrhau di -ffael mewnol

Cynhesu: Gradd 380-420, gyda rheolaeth unffurfiaeth tymheredd manwl gywir

Dilyniant ffugio (ffugio cylch):

Cynhyrfu: ffugio'r ingot i mewn i ddisg neu fodrwy preform ar radd 380-420

Tyllu/dyrnu: Creu twll canolog gan ddefnyddio marwolaethau canolradd neu mandrels, gan ffurfio siâp y cylch yn raddol

Rholio Ring: Defnyddio peiriant rholio cylch i ehangu'r preform cylch yn echelinol ac yn radical, mireinio strwythur grawn ymhellach a rheoli dimensiynau

Gorffeniad ffugio marw: siapio terfynol mewn marw i sicrhau manwl gywirdeb geometrig a gorffeniad arwyneb

Tymheredd ffugio: Gradd 350-400 (wedi'i reoli'n union o dan dymheredd ailrystallization)

Pwysau ffugio: miloedd i ddegau o filoedd o dunelli, yn dibynnu ar faint cylch a chymhlethdod

Cymhareb Gostyngiad Isafswm: 4: 1 i 6: 1, gan sicrhau strwythur mewnol trwchus, unffurf, dileu strwythur y cast, a ffurfio llif grawn optimized

Triniaeth Gwres Datrysiad:

Gradd 465-480 ar gyfer 1-4 awr (yn dibynnu ar drwch wal gylch)

Unffurfiaeth tymheredd: ± 3 gradd

Trosglwyddo cyflym i gyfrwng quenching (<10 seconds)

Diddymu:

Quench dŵr (tymheredd yr ystafell neu ddŵr poeth) neu quench polymer

Cyfradd oeri dan reolaeth i gyflawni'r cryfder a'r caledwch gorau posibl

Rhyddhad Straen (ar gyfer tymer T651):

Ymestyn rheoledig (1-3% dadffurfiad plastig) neu gywasgu i leihau straen gweddilliol

Heneiddio Artiffisial (Tymer T6):

120 gradd am 24 awr

Mae'r holl gamau cynhyrchu yn destun rheolaeth ansawdd llym, profion nad yw'n ddinistriol, a rheoli olrhain .

Dosbarthiad Eiddo:

Radial vs . Priodweddau tangential: Mae modrwyau ffug yn arddangos anisotropi rhagorol, gyda llif grawn wedi'i ddosbarthu'n tangential yn tangential (yn amgylchynol), gan ddarparu cryfder tangential uwch a gwrthiant blinder {. 2}}

Effaith trwch wal ar briodweddau: gall cryfder gynyddu ychydig yn adrannau waliau teneuach .

Amrywiad craidd i galedwch wyneb: llai na 5 hb .

Straen gweddilliol: Mae tymer T651 yn lleihau straen gweddilliol yn sylweddol trwy driniaeth lleddfu straen, gan leihau ystumiad peiriannu .

Perfformiad Blinder: Mae llif grawn wedi'i optimeiddio a ffurfiwyd gan y broses ffugio yn gwella bywyd blinder y deunydd yn sylweddol ac ymwrthedd i luosogi crac blinder .

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Strwythur cymysg mân, unffurf o rawn wedi'i ailrystaleiddio a grawn hirgul heb ei ail-rystreiddio wedi'i alinio'n orfodol

Llif grawn yn cyfateb yn fawr â geometreg y cylch, wedi'i ddosbarthu'n unffurf yn orfodol, gan wneud y mwyaf o berfformiad deunydd

Mae gwasgariadau al₁₈mg₃cr₂ a ffurfiwyd gan gromiwm i bob pwrpas yn atal tyfiant grawn ac ailrystallization

Maint grawn astm 6-9 (45-16 μm)

Dosbarthiad gwaddodi:

Cyfnodau η '(mgzn₂) a η (mgzn₂): wedi'u gwasgaru'n unffurf, gan ddarparu cryfhau cynradd

Dyodiad parhaus mgzn₂ ar ffiniau grawn a reolir i leihau sensitifrwydd cyrydiad straen

Mae cyfansoddion rhyngmetallig bras a ffurfiwyd gan fân Fe, Si yn cael eu dadansoddi a'u gwasgaru i bob pwrpas

Datblygu Gwead:

Mae'r broses ffugio yn creu gwead penodol yn fuddiol ar gyfer eiddo diriaethol

Nodweddion Arbennig:

Glendid metelegol uchel, gan leihau diffygion cynhwysiant anfetelaidd i leihau

Mae lled parth ffin grawn a reolir yn llym sinc a dyodiad parhaus yn hanfodol ar gyfer ymwrthedd SCC

Ffurflenni safonol ar gael:

Modrwyau ffug: diamedr allanol 100mm i 1500mm, trwch wal 10mm i 300mm

Dimensiynau a geometregau personol ar gael yn unol â lluniadau a gofynion cwsmeriaid

Amodau peiriannu amrywiol ar gael, e . g ., ffugio fel-is, peiriannu garw, gorffen wedi'i beiriannu

Canllawiau dewis tymer:

T6: Pan fydd angen y cryfder uchaf ac nad yw'r amodau amgylcheddol yn ddifrifol, neu ar gyfer cylchoedd â waliau trwchus nad ydynt yn sensitif i SCC

T651: Pan fydd angen cryfder uchel, a bydd y fodrwy yn cael peiriannu manwl sylweddol i leihau ystumiad

T73/T7351: Pan fydd y cylch yn gweithredu mewn amgylcheddau cyrydol ac yn gofyn am wrthwynebiad SCC uchel iawn, ar draul rhywfaint o gryfder

Mae gan dymer T6 o 7075 aloi rywfaint o sensitifrwydd i SCC . ar gyfer cymwysiadau beirniadol, yn gyffredinol argymhellir tymer wedi'u gorbwyso fel T73, T74 . Mae'r broses ffugio ei hun yn helpu i leihau risg SCC trwy optimeiddio llif grawn {.

Canllawiau saernïo:

Sgôr Machinability: 40% (1100 alwminiwm=100%), yn gymharol anodd ei beiriannu, yn enwedig yn nhymer T6 oherwydd caledwch uchel

Ffurfio Sglodion: yn tueddu i ffurfio sglodion mân, wedi torri, ond crynodiad gwres ac mae angen gwacáu ac oeri sglodion da

Oerydd: Hylif torri sy'n hydoddi mewn dŵr (10-15% crynodiad), oeri cyfradd llif uchel; Gellir defnyddio hylifau torri ar sail olew hefyd

Gwisgo Offer: Uchel, argymell PCD neu offer carbid wedi'u gorchuddio, archwiliad rheolaidd

Weldability: Weldio gwael iawn, confensiynol heb ei argymell, wedi'i gyfyngu i brosesau arbennig fel weldio troi ffrithiant, gyda cholli cryfder yn sylweddol ar ôl weldio

Gweithio Oer: ffurfiadwyedd gwael, ddim yn addas ar gyfer plygu oer, stampio, ac ati ., a ffurfir fel arfer mewn cyflwr anelio

Gweithio Poeth: Rhaid i ffugio gael ei berfformio o dan gyfraddau tymheredd a straen a reolir yn llym

Triniaeth Arwyneb: Gellir ei anodized (argymhellir anodizing sylffwrig), ond nid yw'n gwella sensitifrwydd SCC yn sylweddol .

Opsiynau amddiffyn wyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm Mae trwch, yn gwella traul ac ymwrthedd cyrydiad, yn cael ei liwio

Math III (caled): 25-75 μm Trwch, ar gyfer cymwysiadau gwisgo uchel

Haenau trosi:

Haenau trosi cromad (MIL-DTL -5541): Sylfaen ragorol ar gyfer paent neu gludyddion, yn darparu amddiffyniad cyrydiad

Dewisiadau amgen heb gromiwm: cydymffurfio'n amgylcheddol

Systemau Peintio:

Primer epocsi + topcoat polywrethan: yn darparu amddiffyniad tymor hir rhagorol, yn enwedig ar gyfer cymwysiadau awyrofod a milwrol

Cladin:

Mewn amgylcheddau cyrydol eithafol, gellir ystyried cladin ag alwminiwm pur neu haenau aloi sy'n gwrthsefyll cyrydiad, ond mae'n ychwanegu pwysau a chost

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -60 Gradd i radd +100 (mae cryfder yn diraddio'n sylweddol uwchlaw hyn)

Perfformiad cryogenig: cynnydd bach mewn cryfder ar dymheredd isel, mae caledwch yn parhau i fod yn dda, dim trawsnewidiad brau

Priodweddau Magnetig: Di-magnetig

Ailgylchadwyedd: deunydd ailgylchadwy gwerth uchel

Sefydlogrwydd Dimensiwn: Ardderchog yn nhymer T651, sy'n addas ar gyfer peiriannu manwl gywirdeb

Cymhareb cryfder-i-bwysau: Ymhlith yr uchaf ar gyfer aloion alwminiwm, yn ddelfrydol ar gyfer deunyddiau awyrofod

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Ymasiad nwy anadweithiol (cynnwys hydrogen)

Gwirio pob elfen aloi a chynnwys amhuredd

Profi Mecanyddol:

Profion tynnol (rheiddiol, tangential, echelinol)

Profi Caledwch (Brinell, Lleoliad Lluosog)

Profi Toughness Toriad (K1C, fesul ASTM E399)

Profi blinder (yn ôl yr angen, E . g ., cylchdroi blinder plygu, cyfradd twf crac)

Profi Cracio Cyrydiad Straen (SCC, fesul ASTM G44, G47), yn enwedig ar gyfer T6 Temper

Profi Nondestructive:

Archwiliad Ultrasonic (100% Volumetric, fesul AMS 2630 Dosbarth A1, AMS-STD -2154, neu ASTM E2375 Lefel 2)

Profion cerrynt eddy (diffygion arwyneb ac ar yr wyneb)

Archwiliad treiddgar (diffygion arwyneb)

Profi Radiograffig (Diffygion Macrosgopig Mewnol)

Dadansoddiad Microstrwythurol:

Penderfyniad Maint Grawn

Gwirio patrwm llif grawn

Gwerthusiad gwaddod (TEM/SEM)

Asesiad Gradd Ail -fewnosod

Arolygiad Dimensiwn:

Gwirio CMM (Cydlynu Peiriant Mesur)

Diamedr allanol, diamedr mewnol, trwch wal, uchder, gwastadrwydd, crynodiad, ac ati .

Ardystiadau safonol:

Adroddiad Prawf Melin (en 10204 3.1 neu 3.2)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Triniaeth Gwres/Ardystiad ffugio

Ardystiad Profi Nondestructive

Cydymffurfio ag AMS 4133 (Ring Forgings), AMS 4145, ASTM B247 (Forgings), a safonau awyrofod eraill

AS9100 neu ISO 9001 Ardystiad System Rheoli Ansawdd

Ceisiadau Cynradd:

Awyrofod:

Casinau injan, tywys modrwyau ceiliog

Cydrannau tyrbin awyrennau

Atodiadau gêr glanio

Modrwyau casin roced a thaflegrau

Amddiffyn:

Modrwyau tyred cerbyd milwrol

Seiliau tyred gwn

Flanges llong pwysedd uchel

Peiriannau perfformiad uchel:

Peiriannau trwm yn dwyn rasys

Cydrannau cylchdroi cyflym

Offeryn Precision Rhannau Strwythurol

Offer Diwydiannol:

Cydrannau offer drilio olew a nwy

Falfiau a flanges

Manteision dylunio:

Cymhareb cryfder-i-bwysau hynod uchel ar gyfer dylunio ysgafn

Mae'r broses ffugio yn creu llif grawn wedi'i optimeiddio, gan wella cryfder blinder a chaledwch torri esgyrn

Machinability da (mewn perthynas â duroedd cryfder ultra-uchel eraill)

Straen gweddilliol isel yn nhymer T651, sefydlogrwydd dimensiwn rhagorol, sy'n addas ar gyfer peiriannu manwl gywirdeb

Nad yw'n magnetig

Cyfyngiadau dylunio:

Mae gan dymer T6 rywfaint o sensitifrwydd i bwysleisio cracio cyrydiad (SCC) a chorydiad alltudio; Ar gyfer cymwysiadau beirniadol, dylid ystyried tymer gorfodol fel T73, T74

Weldadwyedd gwael iawn, weldio confensiynol heb ei argymell

Ffurfioldeb oer gwael, a ffurfir fel arfer mewn cyflwr anealed

Ymwrthedd gwres gwael, mae perfformiad yn dirywio'n gyflym ar dymheredd uchel

Cost gymharol uchel

Ystyriaethau Economaidd:

Mae cylchoedd ffug 7075 T6 yn ddeunyddiau perfformiad uchel, gyda chostau cychwynnol uwch

Mae prosesau ffugio cymhleth, triniaeth gwres a arolygu yn ychwanegu at gostau cynhyrchu

Er gwaethaf y gost uchel, mae ei ragoriaeth yn ei gwneud yn anadferadwy mewn cymwysiadau sydd angen perfformiad a dibynadwyedd eithafol

Agweddau Cynaliadwyedd:

Mae aloi 7075 yn ddeunydd ailgylchadwy, gan gyfrannu at gylchrediad adnoddau

Mae dyluniad ysgafn mewn awyrofod yn helpu i leihau'r defnydd o danwydd ac allyriadau carbon

Mae hyd oes cynnyrch hir a dibynadwyedd uchel yn lleihau amnewid a chynhyrchu gwastraff

Canllawiau Dewis Deunydd:

Dewiswch 7075 T6 Modrwyau ffug pan fydd angen y cryfder a'r ysgafn mwyaf, ac mae'r amgylchedd gwasanaeth yn anorsive, neu mae mesurau amddiffyn effeithiol ar waith

Yn addas ar gyfer cydrannau strwythurol siâp cylch sy'n destun straen uchel, llwythi blinder, ac angen dibynadwyedd uchel

Ar gyfer cymwysiadau a allai fod yn agored i gyrydiad straen neu risgiau cyrydiad alltudio, blaenoriaethwch dymer gorfodol 7075 (E . g ., T73, T74) neu 7050 Alloy
