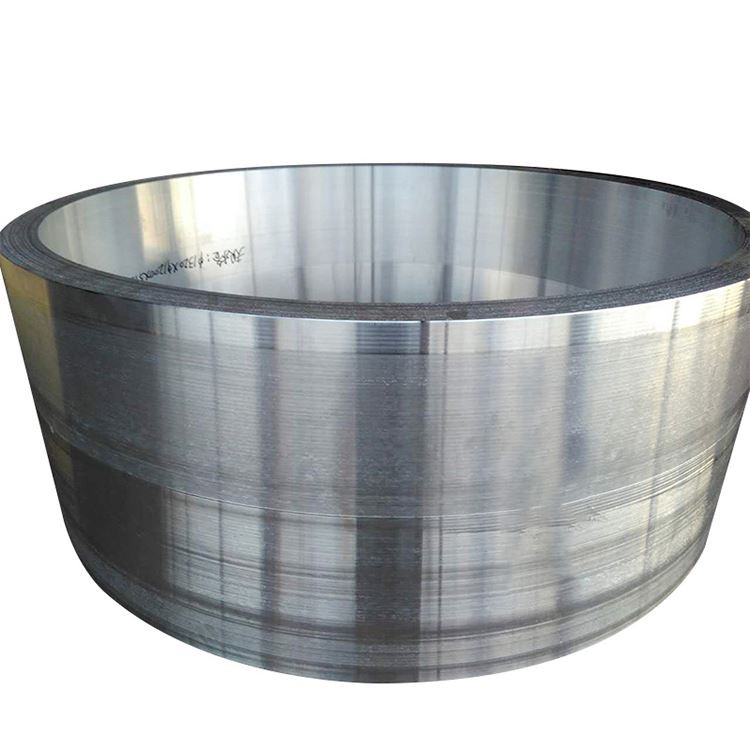

Modrwyau ffug aloi alwminiwm diamedr mawr

Mae modrwyau ffug aloi alwminiwm diamedr mawr yn gydrannau strwythurol perfformiad uchel anhepgor mewn diwydiant modern, a ddefnyddir yn helaeth mewn meysydd sy'n mynnu gofynion llym ar gyfer cryfder, caledwch, dibynadwyedd, sefydlogrwydd dimensiwn, a phwysau ysgafn . Mae'r modrwyau hyn yn cael eu gwneud yn nodweddiadol o raddau amrywiol, yn cael eu gwneud yn rhuglen, yn cael eu gwneud o rewi. Mae sawl metr, a mwy o drwch wal ac uchder . ffugio yn rhoi priodweddau mecanyddol uwchraddol, strwythur mewnol trwchus iawn, a llif grawn wedi'i optimeiddio ar hyd cylchedd y cylch, gan alluogi perfformiad rhagorol o dan amodau gweithredu eithafol .

Graddau aloi alwminiwm cyffredin:

Cyfres cryfder uchel (E . g ., 2024, 7075, 7050): A ddefnyddir yn bennaf mewn awyrofod, milwrol a meysydd eraill sydd â gofynion cymhareb cryfder-i-bwysau eithafol .

Cyfres Cyrydiad-Gwrthsefyll/Weldable (E . g ., 5052, 5083, 5a06): Wedi'i gymhwyso'n eang mewn peirianneg forol, tanciau storio cryogenig, llongau pwysau, ac ardaloedd eraill sydd angen ymwrthedd cyrydiad uchel, weldadwyedd, a chaledwch cryogenig .

Cyfres Strwythurol Gyffredinol (E . g ., 6061, 6082): Addas ar gyfer strwythurau peirianneg gyffredinol, cydbwyso cryfder, machinability, a chost .

Proses ffugio premiwm ar gyfer modrwyau diamedr mawr: Mae cynhyrchu modrwyau ffug aloi alwminiwm diamedr mawr yn broses ddwys o ran technoleg ac sy'n galw offer, gyda phwyslais arbennig ar ansawdd mewnol ac unffurfiaeth microstrwythurol:

Paratoi toddi a ingot:

Dewisir elfennau alwminiwm cynradd ac aloi purdeb uchel .

Defnyddir toddi uwch, mireinio, hidlo a degassing technolegau (e . g ., snif, degassio gwactod, troi electromagnetig) i sicrhau glendid toddi ultra-uchel, lleihau cynhwysion a chynnwys nwy .

Defnyddir systemau castio oerfel uniongyrchol (DC) mawr i gynhyrchu ingotau diamedr mawr gyda dimensiynau sefydlog a strwythur mewnol unffurf, gan fodloni'r gofynion ar gyfer ffugio ar raddfa fawr ddilynol .

Triniaeth homogeneiddio ingot:

Mae ingotau mawr yn cael eu hyd yn hir (degau o oriau yn nodweddiadol), triniaeth anelio homogeneiddio aml-gam i ddileu macrosegregation, sicrhau dosbarthiad mwy unffurf o elfennau aloi, a gwella hydwythedd ingot, eu paratoi ar gyfer ffugio ar raddfa fawr ddilynol {.

Paratoi ac archwilio biled:

Cyflyru Arwyneb Ingot (Scalping neu Milling) i gael gwared ar ddiffygion arwyneb .

Perfformir archwiliad uwchsonig 100% caeth i sicrhau bod yr ingot yn rhydd o unrhyw ddiffygion mewnol a allai effeithio ar ansawdd ffugio a pherfformiad cynnyrch terfynol (e . g ., craciau, mandylledd, cynhwysion mawr) {{{3}

Cynhesu: Mae'r ingot neu'r preform wedi'i gynhesu'n unffurf i'r union ystod tymheredd ffugio i sicrhau bod y hydwythedd gorau posibl ac anffurfiad unffurf wrth siapio .

Dilyniant ffugio:

Cynhyrfu a chyn-ffugio: Mae'r ingot yn destun gweithrediadau aml-gyfeiriadol, lluosog a lluniadu lluosog ar weisg hydrolig mawr i chwalu'r strwythur fel-cast, dileu grawn mawr, a ffurfio siâp preform addas (e . g {., disg neu pancake) .}

Thylliad: Mae twll canolog yn cael ei ffurfio ar y wasg trwy ddyrnu neu drwy ehangu'r deunydd dros mandrel, gan greu strwythur cylch rhagarweiniol . Mae'r broses hon yn crynhoi'r deunydd ymhellach ac yn mireinio'r microstrwythur .

Modrwy Ffurfiant Rholio: Mae hyn yn hanfodol ar gyfer ffurfio modrwyau diamedr mawr . ar beiriannau rholio cylch fertigol neu lorweddol mawr, rheiddiol parhaus ac mae cywasgiad echelinol yn cael ei gymhwyso i ragffurfiad y cylch gan brif gofrestr a rholyn mandrel, gan gynyddu diamedr y cylch yn sylweddol, gan leihau ei drwch yn sylweddol ac 1 i mewn ar hyd cylchedd y cylch, gan wella priodweddau mecanyddol cylcheddol yn sylweddol, a gwella dwysedd deunydd ymhellach .

Gorffeniad ffugio marw (dewisol): Ar gyfer cylchoedd â siapiau mwy cymhleth neu ofynion cywirdeb dimensiwn uchel iawn, gellir perfformio siapio terfynol ar weisg ffugio marw mawr i gael dimensiynau geometrig manwl gywir a gorffeniad wyneb da .

Triniaeth Gwres:

Yn dibynnu ar y radd aloi a'r gofynion perfformiad terfynol, triniaeth datrysiad, diffodd a thriniaeth heneiddio (ar gyfer aloion y gellir eu trin â gwres) neu driniaeth sefydlogi (ar gyfer aloion na ellir eu trin â gwres) yn cael eu perfformio {. Mae prosesau triniaeth wres yn hanfodol ar gyfer unffurf microstrwythurol a lleihau bod yn gofyn am gyfryngau diamedr mawr i ddiamedrau mawr, Straen Gweddilliol .

Gorffen ac archwilio:

Deburring, sythu, archwiliad dimensiwn, gwiriadau ansawdd arwyneb, ac ati .

Yn olaf, mae profion nondestructive cynhwysfawr (E . g ., ultrasonic, treiddgar, cerrynt eddy) yn cael ei berfformio i sicrhau bod ansawdd mewnol ac arwyneb y cynnyrch yn cydymffurfio'n llawn â safonau a gofynion cwsmeriaid .

Mae priodweddau mecanyddol modrwyau ffug aloi alwminiwm diamedr mawr yn dibynnu ar y radd aloi a ddewiswyd, tymer trin gwres, ac optimeiddio'r broses ffugio . yn gyffredinol, mae modrwyau ffug yn cynnig y manteision canlynol:

Ystod perfformiad nodweddiadol (yn dibynnu ar aloi a thymer):

Cryfder tynnol yn y pen draw: 170 MPa - 600 mpa

Cryfder Cynnyrch (0.2%): 60 MPa - 550 MPA

Elongation: 7% - 28%

Caledwch: 40 Hb - 180 Hb

Cryfder blinder: 70 mpa - 200 mpa

Toughness Toriad (K1C): 20 mpa√m - 45 mpa√m

Microstrwythur modrwyau ffug aloi alwminiwm diamedr mawr yw'r warant sylfaenol o'u priodweddau macrosgopig rhagorol:

Nodweddion microstrwythurol allweddol:

Strwythur grawn a llif grawn:

Ar ôl ffugio, yn enwedig rholio cylch, mae grawn bras fel-cast yn cael eu torri a'u hail-gyfeirio, gan ffurfio grawn mân, wedi'i ailrystalluzed a/neu rawn heb ei ail-lunio hirgul wedi'u halinio â'r prif gyfeiriad dadffurfiad .

Mae llif grawn yn nodwedd unigryw o ffugiadau, gan gyfeirio at y strwythur ffibrog a ffurfiwyd gan rawn metel mewnol yn ystod dadffurfiad plastig ar hyd y gyfuchlin a chyfeiriad straen . Mewn modrwyau ffugio diamedr mawr, mae llif grawn yn cael ei ddosbarthu'n unffurf ar hyd cylchrediad y cylch, gan ddarparu gwrthsefyll amgylcheddol rhagorol}

Mae gwasgariadau a ffurfiwyd gan elfennau aloi (e . g ., al₃zr, almncr) i bob pwrpas yn atal twf grawn ac ailrystallization, gan gynnal mireinio grawn .}}}}

Dwysedd uchel a dileu nam:

Mae'r pwysau aruthrol a gymhwysir yn ystod y broses ffugio yn cau diffygion mewnol yn llwyr, megis mandylledd, ceudodau crebachu, a phocedi nwy, a allai godi wrth gastio, gan wella dwysedd y deunydd yn sylweddol .

Yn lleihau cynhwysion anfetelaidd a macrosegregation, gan arwain at ficrostrwythur mwy unffurf .

Cryfhau dosbarthiad cyfnod:

Mae rheolaeth fanwl gywir dros brosesau trin gwres yn sicrhau unffurf a dyodiad mân a dosbarthiad cyfnodau cryfhau (e . g {., mg₂al₃ mewn cyfres 5xxx, neu al₂cumg, mgzn₂ mewn cyfresi graen 2xxx/7xxx)

Mae morffoleg a dosbarthiad gwaddodion ar ffiniau grawn hefyd yn cael eu rheoli'n llym i wneud y gorau o wrthwynebiad cracio cyrydiad straen .

Mae ystod maint modrwyau ffug aloi alwminiwm diamedr mawr yn eang iawn a gellir ei weithgynhyrchu yn unol â gofynion penodol i gwsmeriaid .

Gallu addasu:

Gellir cynhyrchu cylchoedd ffug wedi'u gwneud yn arbennig gyda gwahanol feintiau, siapiau (e . g ., an-gylchol, conigol), a gofynion goddefgarwch yn unol â lluniadau cwsmeriaid manwl a manylebau technegol {.

A gynigir yn nodweddiadol mewn amodau wedi'u peiriannu neu orffen yn fras i leihau costau prosesu ac amser cwsmeriaid .

5. Dynodiadau tymer ac opsiynau triniaeth gwres

Gellir cyflenwi cylchoedd ffug aloi alwminiwm diamedr mawr mewn tymer triniaeth wres amrywiol yn dibynnu ar eu math aloi a'u gofynion cais terfynol .

Canllawiau dewis tymer:

Gofynion cryfder: 7xxx Series T6 Temper yn cynnig y cryfder uchaf, ond rhaid ystyried ei sensitifrwydd SCC .

Gwrthiant cyrydiad: Cyfres 5xxx (H116/H321) a chyfres 7xxx T73/T74 TEMPERS yw'r dewis gorau .

Weldadwyedd: Mae gan aloion cyfres 5xxx a 6xxx weldadwyedd rhagorol . yn gyffredinol ni argymhellir weldio ymasiad confensiynol ar gyfer cyfres 2xxx a 7xxx .

Amgylchedd gwasanaeth: Gofynion penodol ar gyfer amgylcheddau morol, amgylcheddau cryogenig, llongau pwysau, ac ati .

Mae peiriannu modrwyau ffug aloi alwminiwm diamedr mawr fel arfer yn gofyn am offer peiriant mawr, anhyblygedd uchel a strategaethau peiriannu arbenigol .

Canllawiau Gweithgynhyrchu:

Machinability: Yn gyffredinol mae gan aloion alwminiwm machinability da, ond mae gludedd a lapio sglodion yn faterion cyffredin . offer miniog gydag onglau rhaca fawr, onglau helics uchel, ynghyd ag ireidiau oeri effeithlon a systemau gwacáu sglodion da, mae angen .

Rheoli Straen Gweddilliol: Mae maddau maint mawr yn dueddol o bwysau gweddilliol sylweddol yn ystod quenching a pheiriannu, a all arwain at ystumio . Gellir defnyddio dulliau lleddfu straen fel ymestyn (TXX51), cywasgu, neu ryddhad straen dirgrynol {{{3}

Triniaeth Arwyneb: Gellir defnyddio triniaethau anodizing, paentio neu drosi cotio yn dibynnu ar yr amgylchedd gwasanaeth a gofynion esthetig .

Mae ymwrthedd cyrydiad modrwyau ffug aloi alwminiwm diamedr mawr yn fantais allweddol i'w cymhwysiad mewn amgylcheddau garw .

Systemau amddiffyn:

Dewis aloi a thymer: Dewiswch Graddau Alloy a Thriniaeth Trin Gwres gyda Gwrthiant Cyrydiad Uwch yn ei hanfod (E . g ., Cyfres 5xxx H116/H321, neu 7xxx Series T73/T74) {{{8}

Triniaeth Arwyneb:

Anodizing: Y dull amddiffyn mwyaf cyffredin, gan ffurfio ffilm ocsid galed, drwchus sy'n gwella cyrydiad ac yn gwisgo gwrthiant .

Haenau trosi cemegol: Gwasanaethu fel primers rhagorol ar gyfer paent neu gludyddion, gan ddarparu amddiffyniad sylfaenol .

Systemau paentio/cotio: Mae primers epocsi perfformiad uchel a thopiau top polywrethan yn darparu amddiffyniad tymor hir mewn amgylcheddau morol a diwydiannol .

Ystyriaethau dylunio: Osgoi ardaloedd o ddal dŵr a chyrydiad agen; Cymhwyso ynysu galfanig pan fydd mewn cysylltiad â metelau annhebyg .

Ystyriaethau dylunio:

Ysgafn: Mae dwysedd isel aloion alwminiwm yn caniatáu i gylchoedd diamedr mawr leihau pwysau yn sylweddol, gan gynnig buddion economaidd a pherfformiad sylweddol mewn awyrofod, cludo rheilffyrdd, a chymwysiadau morol .

Ystod Tymheredd Gweithredol: Rhaid ei bennu yn seiliedig ar fath aloi ac amgylchedd y cais, gan osgoi gwasanaeth tymor hir ar dymheredd uchel a all arwain at ddiraddio perfformiad .

Cydbwysedd cryfder a stiffrwydd: Trwy ddylunio adran rhesymol a dewis aloi, sicrhau stiffrwydd digonol i atal dadffurfiad gormodol wrth fodloni gofynion cryfder .

Gallu i addasu amgylcheddol: Ystyriwch ffactorau fel cyrosivity, ystod tymheredd, dirgryniad, a llwythi effaith yr amgylchedd gwaith .

Mae rheoli ansawdd ar gyfer modrwyau ffug aloi alwminiwm diamedr mawr yn llym iawn, yn rhychwantu pob cam o ddeunyddiau crai i gyflenwi cynnyrch gorffenedig .

Gweithdrefnau profi safonol:

Ardystiad Deunydd Crai: Olrhain ingotau, gwirio cyfansoddiad cemegol, rhif gwres, dyddiad cynhyrchu, ac ati .

Toddi a rheoli ansawdd ingot: Dadansoddiad elfen ar -lein, mesur cynnwys hydrogen, monitro effeithlonrwydd hidlo, canfod namau ultrasonic .

Monitro prosesau ffugio: Monitro amser real o broffiliau tymheredd, symiau dadffurfiad, pwysau, cyflwr marw, ac ati .

Monitro Proses Trin Gwres: Unffurfiaeth tymheredd y ffwrnais, amser, cyfradd oeri, tymheredd cyfryngau quench, ac ati .

Archwiliad Cywirdeb Dimensiwn a Geometrig: Archwiliad cynhwysfawr o ddiamedrau allanol a mewnol, trwch wal, uchder, gwastadrwydd, crynodiad, ac ati ., gan ddefnyddio peiriannau mesur cydlynu manwl uchel (CMMs), sganwyr laser, ac ati .

Profi Eiddo Mecanyddol:

Samplu: Cymerir samplau o leoliadau critigol (cyfarwyddiadau cylchol a rheiddiol y cylch yn nodweddiadol) yn unol â dimensiynau ffugio a gofynion safonol ar gyfer profi .

Profiadau: Tynnol (uts, ys, el), caledwch, caledwch effaith, blinder, caledwch torri esgyrn, cracio cyrydiad straen (scc) .

Profi Nondestructive (NDT):

Profi Ultrasonic: Arolygiad cyfeintiol 100% o'r fodrwy gyfan, y dull mwyaf effeithiol ar gyfer canfod diffygion mewnol (e . g ., cynhwysion, mandylledd, craciau, cyrydiad rhynggranwlaidd), sy'n aml yn ofynnol i fodloni safonau awyrof Aa) .

Profion treiddgar: Yn canfod diffygion arwyneb a ger yr wyneb .

Profion cyfredol eddy: Yn canfod diffygion arwyneb a ger yr wyneb, yn enwedig ar gyfer deunyddiau dargludol .

Profi Radiograffig (RT): A ddefnyddir ar gyfer ail-arolygu nam mewnol mewn meysydd beirniadol penodol .

Dadansoddiad microstrwythurol: Archwiliad metelaidd i werthuso maint grawn, llif grawn, graddfa ailrystallization, dosbarthiad gwaddod, mathau o ddiffygion, ac ati .

Mesur garwedd arwyneb.

Safonau ac ardystiadau:

Yn cydymffurfio ag ASTM B247, AMS (Manylebau Deunydd Awyrofod), EN (Safonau Ewropeaidd), GB/T (Safonau Cenedlaethol Tsieineaidd), ac ati .

Ardystiadau System Ansawdd: ISO 9001, AS9100 (Awyrofod) .

EN 10204 Math 3 . 1 neu 3.2 Gellir darparu adroddiadau prawf deunydd, a gellir trefnu ardystiad trydydd parti ar gais cwsmer.

Mae modrwyau ffug aloi alwminiwm diamedr mawr yn chwarae rhan hanfodol mewn amrywiol sectorau diwydiant uwch-dechnoleg a thrwm oherwydd eu perfformiad cyffredinol rhagorol .

Ardaloedd Cais Sylfaenol:

Awyrofod: Casinau injan awyrennau, cylchoedd cydran tyrbin, cylchoedd dwyn llwyth gêr glanio, tanc tanwydd roced yn cysylltu cylchoedd, cylchoedd strwythurol llong ofod, ac ati .

Diwydiant Ynni: Cylchoedd offer pŵer niwclear, flanges prif siafft tyrbin gwynt, flanges llestr pwysau mawr, modrwyau tanc tanwydd hydrogen, ac ati .

Peirianneg Forol ac Ar y Môr: Modrwyau cysylltu strwythurol cragen llongau mawr, cylchoedd cymorth critigol ar gyfer llwyfannau drilio ar y môr, cylchoedd cysylltu pwysau tanddwr môr dwfn, cylchoedd tanc cludwr LNG, ac ati .

Transit Rail: Corff trên cyflym yn cysylltu cylchoedd, ffugiadau bogie beirniadol, modrwyau system brecio trên mawr, ac ati .

Milwrol: Mowntiau gwn magnelau mawr, cylchoedd dwyn llwyth cerbydau arfog, modrwyau lansiwr taflegrau, ac ati .

Peiriannau trwm: Rasys dwyn mawr, bylchau gêr, prif gylchoedd dwyn ar gyfer peiriannau diflas twnnel, ac ati .

Manteision dylunio:

Ysgafn: Mae dwysedd isel aloion alwminiwm ynghyd â'r broses ffugio yn caniatáu ar gyfer lleihau pwysau yn sylweddol mewn cydrannau strwythurol mawr, gan wella effeithlonrwydd a lleihau costau gweithredu .

Dibynadwyedd a diogelwch uchel: Y cryfder uchel, caledwch uchel, ymwrthedd blinder rhagorol, a microstrwythur mewnol trwchus a ddarperir trwy ffugio sicrhau dibynadwyedd tymor hir cydrannau o dan lwythi eithafol ac amgylcheddau cymhleth .

Sefydlogrwydd dimensiwn: Ar ôl triniaeth wres trwyadl a lleddfu straen, mae modrwyau ffug diamedr mawr yn arddangos sefydlogrwydd dimensiwn da yn ystod peiriannu dilynol a gwasanaeth tymor hir .

Gwrthiant cyrydiad: Yn enwedig mae aloion cyfres 5xxx yn dangos ymwrthedd cyrydiad rhagorol mewn amgylcheddau morol a diwydiannol .

Dylunio Hyblygrwydd: Trwy ddewis gwahanol aloion, tymer trin gwres, a phrosesau ffugio wedi'u haddasu, gellir cwrdd â gofynion dylunio cymhleth a heriol amrywiol .

Cyfyngiadau dylunio:

Gost: Mae angen offer arbenigol drud a phrosesau cymhleth drud ar gynhyrchu modrwyau ffug diamedr mawr, gan arwain at gostau cychwynnol uwch .

Sensitifrwydd tymheredd: Gall rhai aloion alwminiwm cryfder uchel brofi diraddiad perfformiad mewn amgylcheddau tymheredd uchel tymor hir, gan ofyn am ystyried terfynau tymheredd gweithredu .

Weldadwyedd: Mae gan rai aloion cryfder uchel weldadwyedd gwael, a allai fod angen technegau neu ddyluniad weldio arbennig i osgoi weldio .

Straen gweddilliol: Gall y broses quenching ar gyfer maddau maint mawr gynhyrchu straen gweddilliol sylweddol, sy'n gofyn am driniaethau rhyddhad straen priodol .

Ystyriaethau economaidd a chynaliadwyedd:

Gwerth cylch bywyd: Er bod y buddsoddiad cychwynnol yn uchel, mae perfformiad uwch a hyd oes hir modrwyau ffug yn lleihau costau cynnal a chadw ac amnewid, gan gynnig gwerth economaidd uwch yn y tymor hir .

Defnydd deunydd: Mae ffugio yn broses siâp bron i net, gan leihau gwastraff deunydd crai yn effeithiol o'i gymharu â pheiriannu traddodiadol .

Cyfeillgarwch amgylcheddol: Mae aloion alwminiwm yn ddeunyddiau cwbl ailgylchadwy, gan alinio ag egwyddorion gweithgynhyrchu gwyrdd; Mae pwysau ysgafn cynnyrch hefyd yn cyfrannu at leihau'r defnydd o ynni ac allyriadau carbon cynhyrchion terfynol .
