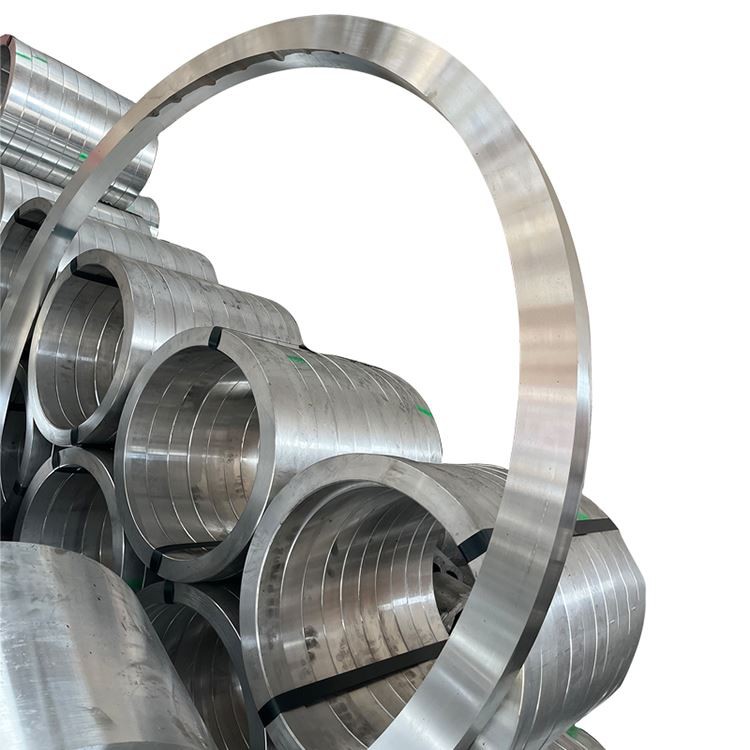

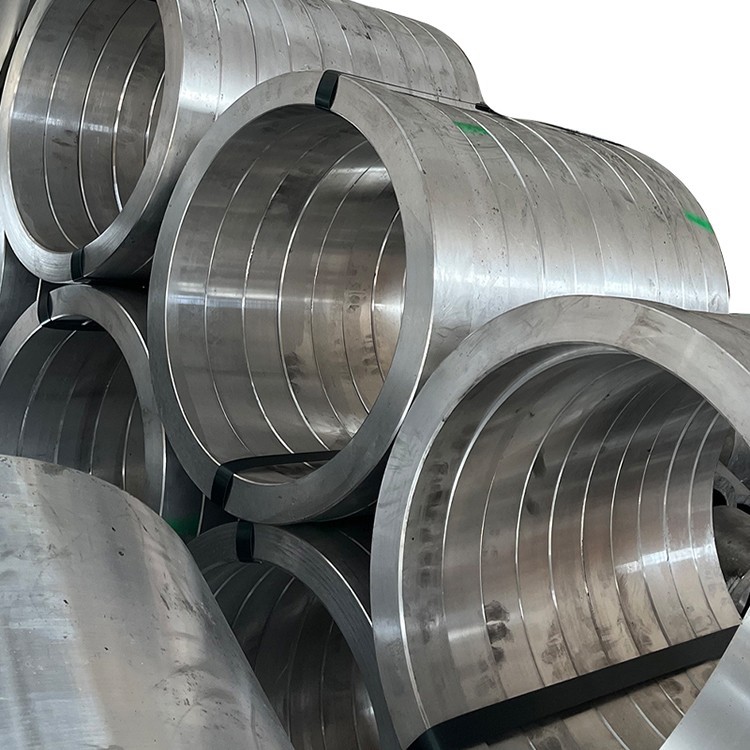

5083 Modrwy ffugio aloi alwminiwm diamedr mawr

Mae'r cylch ffugio aloi alwminiwm diamedr mawr 5083 yn aloi alwminiwm-magnesiwm alwminiwm cryfder uchel, na ellir ei drin (cyfres Al-MG) sy'n enwog am ei wrthwynebiad cyrydiad eithriadol (yn enwedig mewn amgylcheddau morol a diwydiannol), weldadwyedd rhagorol, cryfder cymedrol da, ac yn rhagorol, mae cryogenig yn ei wneud yn ddi-flewyn-ar-dafod. Mae microstrwythur wedi'i optimeiddio, gyda llif grawn wedi'i alinio ar hyd geometreg y cylch, gan wneud y deunydd hwn yn ddewis delfrydol ar gyfer cymwysiadau sy'n mynnu dibynadwyedd eithafol, ymwrthedd cyrydiad, weldadwyedd, a pherfformiad mewn cydrannau strwythurol mawr, megis adeiladu llongau, peirianneg alltraeth, tanciau storio cryogenig, diwydiannau pwysau, a chludiant milwrol, a milwr, a philen, a philen, a philen, a milwr yn ei gludo:.

Elfennau aloi cynradd:

Magnesiwm (mg): 4.0-4.9% (elfen cryfhau cynradd, yn darparu cryfder a weldadwyedd da)

Manganîs (mn): 0.4-1.0% (yn gwella cryfder ac yn mireinio grawn ymhellach)

Cromiwm (cr): 0.05-0.25% (yn atal ailrystallization, yn gwella ymwrthedd cyrydiad straen)

Titaniwm (TI): 0.15% ar y mwyaf (mireinio grawn)

Deunydd sylfaen:

Alwminiwm (AL): Cydbwysedd

Amhureddau rheoledig:

Haearn (Fe): 0.40% ar y mwyaf

Silicon (SI): 0.40% ar y mwyaf

Copr (Cu): 0.10% ar y mwyaf

Sinc (Zn): 0.25% ar y mwyaf

Elfennau eraill: 0.05% ar y mwyaf yr un, cyfanswm o 0.15% ar y mwyaf

Proses ffugio premiwm (ar gyfer modrwyau diamedr mawr):

Paratoi toddi:

Alwminiwm cynradd purdeb uchel (lleiafswm o 99.7%)

Rheolaeth fanwl gywir ar elfennau aloi gyda goddefgarwch ± 0.03%

Triniaethau Hidlo a Degassing Uwch (E . g ., sparging nwy anadweithiol, snif, degassing gwactod) Sicrhewch lendid toddi uwch-uchel, lleihau cynhwysion

Mireinio grawn (yn nodweddiadol gydag aloi meistr al-ti-b) i gael strwythur unffurf a mân fel cast

Systemau castio oerfel uniongyrchol (DC) a ddyluniwyd yn arbennig ar gyfer cynhyrchu ingotau maint mawr gydag ansawdd mewnol uchel, gan ddefnyddio technoleg troi electromagnetig (EMC) o bosibl i wella ansawdd ingot

Homogeneiddio:

Homogeneiddio aml-gam ar radd 450-480 ar gyfer 16-36 awr (yn dibynnu ar faint ingot)

Rheoli tymheredd unffurf: ± 3 gradd, gan sicrhau dosbarthiad unffurf elfennau aloi, dileu macro-arwahanu, a gwell hydwythedd

Paratoi biled:

Cyflyru arwyneb Ingot (Scalping neu Milling) i gael gwared ar ddiffygion arwyneb

Archwiliad Ultrasonic 100% i sicrhau diffyg di -ffael mewnol (yn cydymffurfio ag AMS 2630 Dosbarth A1 neu ASTM E2375 Lefel 2)

Cynhesu: Gradd 380-420, gyda rheolaeth unffurfiaeth tymheredd manwl gywir i sicrhau hydwythedd cyn dadffurfiad

Dilyniant ffugio (maddau cylch diamedr mawr):

Cynhyrfu: Camau cynhyrfus lluosog o ingotau mawr ar radd 380-420 i chwalu'r strwythur fel-cast a ffurfio crempog neu ragffurfiad siâp disg

Tyllu: Creu twll canolog ar weisg hydrolig mawr gan ddefnyddio marw neu mandrels, gan ffurfio'r twll annular yn raddol a chywasgu'r wal gylch, mireinio grawn ymhellach

Rholio Modrwy: Y broses rolio cylch critigol ar beiriannau rholio cylch diamedr mawr . trwy ostyngiad echelinol a rheiddiol, mae llif grawn wedi'i alinio'n amgylchynol iawn ar hyd y cylch, gan ddileu gwagleoedd a mandylledd mewnol, gan wella dwysedd a pherfformiadau amgylcheddol yn fwy na pherfformiadau {1} {i sicrhau bod 1} Diffygion .

Gorffeniad ffugio marw (dewisol): Ar gyfer modrwyau sy'n gofyn am gywirdeb dimensiwn uchel iawn, gellir perfformio siapio terfynol ar weisg ffugio marw mawr i sicrhau manwl gywirdeb geometrig ac ansawdd arwyneb .

Tymheredd ffugio: 350-400 gradd (wedi'i reoli'n fanwl gywir) i atal twf grawn gormodol a chracio

Pwysau ffugio: degau o filoedd i gannoedd o filoedd o dunelli gan ddefnyddio gweisg hydrolig mawr a pheiriannau rholio cylch i sicrhau dadffurfiad digonol o filedau mawr

Cymhareb Gostyngiad Isafswm: 4: 1 i 6: 1, gan sicrhau strwythur mewnol trwchus, unffurf, dileu strwythur fel-cast yn llwyr, a ffurfio llif grawn optimized

Anelio (dewisol):

Os oes angen prosesu pellach neu os yw sensitifrwydd i straen gweddilliol yn bryder, gellir anelio (O dymer) ar ôl ffugio i ostwng caledwch a gwella hydwythedd .

Triniaethau caledu a sefydlogi gwaith dilynol (i ffurfio tymeroedd h):

H111: straen cymedrol wedi'i galedu ar ôl anelio llawn, sy'n addas ar gyfer strwythurau cyffredinol .

H112: Wedi'i fflatio dim ond ar ôl ffugio, cadw'r cyflwr fel ffug, sy'n addas i'w brosesu ymhellach cyn peiriannu .

H321: Tymer H32 sefydlog, gan ddarparu gwrthiant cyrydiad straen rhagorol .

Mae pob cam cynhyrchu yn destun rheolaeth ansawdd llym, profion annistrywiol, a rheoli olrhain, yn enwedig ar gyfer rheoli ansawdd mewnol cylchoedd diamedr mawr .

Dosbarthiad Eiddo:

Radial vs . Priodweddau tangential: Mae modrwyau ffug diamedr mawr yn arddangos anisotropi rhagorol . cylch yn rholio yn fawr yn alinio llif grawn yn amgylchynol ar hyd y cylch, gan ddarparu cryfder tangential uwch, gwrthiant blinder, a thorri tought}}. wedi'i reoli .

Effaith trwch wal ar briodweddau: gall cryfder gynyddu ychydig yn adrannau waliau teneuach . ar gyfer modrwyau â waliau trwchus diamedr mawr, mae unffurfiaeth priodweddau craidd ac arwyneb yn hanfodol, sy'n cael ei sicrhau gan y broses ffugio .

Amrywiad craidd i galedwch wyneb: llai na 5 hb .

Straen gweddilliol: Mae tymer H112 yn cadw rhywfaint o straen gweddilliol o ffugio . Mae tymer H321 yn lleihau straen gweddilliol yn sylweddol trwy driniaeth sefydlogi ac yn gwella ymwrthedd cyrydiad straen .

Perfformiad Blinder: Llif grawn optimized a microstrwythur trwchus a ffurfiwyd gan y broses ffugio yn sylweddol yn gwella bywyd blinder y deunydd ac ymwrthedd i luosogi crac blinder, sy'n arbennig o feirniadol mewn cydrannau strwythurol mawr .

Perfformiad cryogenig: Mae cryfder a chaledwch hyd yn oed yn gwella mewn amgylcheddau tymheredd isel iawn, heb unrhyw drawsnewidiad brau, gan ei wneud yn ddeunydd strwythurol cryogenig rhagorol .

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Strwythur cymysg mân, unffurf o rawn wedi'i ailrystaleiddio a grawn hirgul heb ei ail-rystreiddio wedi'i alinio'n orfodol

Llif grawn yn cyfateb yn fawr â geometreg y cylch, wedi'i ddosbarthu'n unffurf yn orfodol, gan wneud y mwyaf o berfformiad deunydd

Mae gwasgariadau mân a ffurfiwyd gan manganîs (MN), cromiwm (CR), a titaniwm (Ti) i bob pwrpas yn atal tyfiant grawn ac ailrystallization

Maint grawn ASTM 6-9 (45-16 μm), neu rawn mân (ASTM 8-10)

Dosbarthiad gwaddodi:

Cyfnod mg₂al₃: mân ac wedi'i wasgaru'n unffurf, gan weithredu fel y cyfnod cryfhau cynradd

Mae dyodiad parhaus mg₂al₃ ar ffiniau grawn yn cael ei reoli i bob pwrpas er mwyn osgoi sensitifrwydd cyrydiad straen

Mae symiau bach o gyfansoddion rhyngmetallig cynradd fel Alfemn yn cael eu dadansoddi a'u gwasgaru i bob pwrpas, gyda maint a maint rheoledig

Datblygu Gwead:

Mae'r broses ffugio yn creu gwead penodol yn fuddiol ar gyfer priodweddau diriaethol, optimeiddio cryfder, caledwch, ac ymwrthedd blinder

Nodweddion Arbennig:

Glendid Metelegol Ultra-Uchel, Lleihau Diffygion Cynhwysiant Anfetelaidd Trwy Dechnolegau Toddi a Chastio Uwch

Mae morffoleg a dosbarthiad gwaddodion ffiniau grawn parhaus (cyfnod beta) yn cael eu rheoli'n fanwl gywir i wneud y mwyaf o wrthwynebiad cyrydiad straen

Ffurflenni safonol ar gael:

Modrwyau ffug: diamedr allanol hyd at 4000mm+, trwch wal hyd at 600mm+

Dimensiynau a geometregau personol ar gael yn unol â lluniadau a gofynion cwsmeriaid, gan gynnig amodau amrywiol o bylchau fel rhai wedi'u gorchuddio i wladwriaethau wedi'u peiriannu garw neu orffen

Ar gael mewn amrywiol dymer triniaeth wres, megis O, H112, H321

Canllawiau dewis tymer:

O: Pan fydd angen gweithrediadau ffurfio oer cymhleth ar gyfer cylchoedd diamedr mawr, neu fel cyflwr cychwynnol ar gyfer prosesu dilynol .

H112: Wrth ddefnyddio'r microstrwythur a'r eiddo fel ffug, ac mae angen prosesu pellach .

H321: Pan fydd gofynion uchel iawn ar gyfer ymwrthedd cyrydiad (yn enwedig cracio cyrydiad straen) yn bresennol, ynghyd â gofynion cryfder uwch, a ddefnyddir yn gyffredin mewn strwythurau waliau trwchus diamedr mawr .

H116: Pan fydd y gofynion mwyaf llym ar gyfer SCC a gwrthiant cyrydiad diblisgiad yn bodoli, a ddefnyddir yn nodweddiadol ar gyfer strwythurau â waliau tenau mewn amgylcheddau morol, ond ddim yn addas ar gyfer rhannau trwchus oherwydd cyfyngiadau triniaeth sefydlogi . ar gyfer cylchoedd ffug-waliau trwchus diamedr mawr, mae h321 yn fwy o ddewisiadau}}}}}}

Canllawiau saernïo:

Sgôr Machinability: 70% (1100 alwminiwm=100%), machinability da, is na aloion 2xxx a 7xxx, ond yn uwch nag alwminiwm pur

Ffurfio Sglodion: Sglodion Gummy, Tuant i Lapio Offer, Angen Torwyr Sglodion Da ac Oerydd Llif Uchel

Oerydd: hylif torri sy'n hydoddi mewn dŵr (8-12% crynodiad), oeri cyfradd llif uchel

Gwisgo Offer: Angen archwiliad offer cymedrol, rheolaidd

Weldability: Ardderchog gyda weldio TIG a MIG, un o'r aloion alwminiwm y gellir eu weldio gorau, gyda chryfder weldio uchel, sy'n addas ar gyfer cydosod strwythurau cymhleth mawr

Gweithio Oer: Ffurfioldeb da yn O dymer, cymedrol yn H112 Temper, Gwael yn H321 Tymer

Gweithio Poeth: Ystod tymheredd a argymhellir 300-400 gradd, gyda rheolaeth lem dros swm a chyfradd dadffurfiad

Cracio Cyrydiad Straen: Mae gan dymer H321 a H116 wrthwynebiad rhagorol i gracio cyrydiad straen

Priodweddau cryogenig: yn cadw neu'n gwella cryfder a chaledwch ar dymheredd isel iawn, heb unrhyw drawsnewidiad brau

Opsiynau amddiffyn wyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm Trwch, yn darparu amddiffyniad ac estheteg ychwanegol

Math III (caled): 25-75 μm Trwch, yn cynyddu gwrthiant gwisgo a chaledwch

Haenau trosi:

Haenau trosi cromad (MIL-DTL -5541): Sylfaen ragorol ar gyfer paent neu gludyddion

Dewisiadau amgen heb gromiwm: cydymffurfio'n amgylcheddol

Systemau Peintio:

Primer epocsi + topcoat polywrethan: yn darparu amddiffyniad tymor hir rhagorol, yn enwedig ar gyfer cymwysiadau morol ac ar y môr

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -270 Gradd i radd +80 (gall defnydd tymor hir uwchlaw 65 gradd arwain at sensiteiddio, gan effeithio ar sensitifrwydd SCC)

Perfformiad cryogenig: yn cynnal neu'n gwella cryfder a chaledwch ar dymheredd isel iawn, heb unrhyw drosglwyddo brau, yn ddelfrydol ar gyfer deunyddiau strwythurol cryogenig, a ddefnyddir yn helaeth mewn tanciau LNG

Priodweddau Magnetig: Di-magnetig

Ailgylchadwyedd: Gellir ailgylchu 100% gyda gwerth sgrap uchel

Ffurfioldeb: Da yn O dymer, cymedrol yn H112 Temper, yn wael yn H321 Temper

Sefydlogrwydd dimensiwn: Sefydlogrwydd dimensiwn da ar ôl triniaeth ffugio a sefydlogi

Cymhareb cryfder-i-bwysau: mantais sylweddol mewn cymwysiadau sy'n gofyn am gryfder uchel, ymwrthedd cyrydiad, a chydrannau strwythurol mawr

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Dadansoddiad fflwroleuedd pelydr-X

Ymasiad nwy anadweithiol (cynnwys hydrogen)

Gwirio pob elfen fawr a chynnwys amhuredd

Profi Mecanyddol:

Profi tynnol (rheiddiol, tangential, echelinol, yn enwedig ar gyfer cylchoedd â waliau trwchus, samplau sydd eu hangen ar wahanol ddyfnderoedd)

Profi Caledwch (Brinell, Lleoliad Lluosog)

Profi Effaith (Charpy V-Notch, yn enwedig ar gyfer cymwysiadau cryogenig, wedi'u profi ar dymheredd penodol)

Profi blinder (yn ôl yr angen)

Profi Cracio Cyrydiad Straen (SCC, fesul ASTM G44, G47, yn enwedig ar gyfer tymer H116/H321)

Profi Nondestructive:

Archwiliad Ultrasonic (cyfeintiol 100%, gyda sylw arbennig i ansawdd mewnol y diamedr mawr maddau â waliau trwchus, yn cydymffurfio ag AMS 2630 Dosbarth A1/AA neu ASTM E2375 Lefel 2)

Profion cerrynt eddy (diffygion arwyneb ac ar yr wyneb)

Archwiliad treiddgar (diffygion arwyneb)

Profi radiograffig (Diffygion macrosgopig mewnol, ar gyfer ardaloedd critigol)

Dadansoddiad Microstrwythurol:

Penderfyniad Maint Grawn

Gwaddodi a gwerthuso cyfansawdd rhyngmetallig

Gwirio patrwm llif grawn

Asesiad Gradd Ail -fewnosod

Arolygiad Dimensiwn:

Gwirio CMM (Cydlynu Peiriant Mesur)

Diamedr allanol, diamedr mewnol, trwch wal, uchder, gwastadrwydd, crynodiad, ac ati ., gyda rheolaeth dimensiwn geometrig gynhwysfawr ar gyfer cylchoedd mawr

Ardystiadau safonol:

Adroddiad Prawf Melin (en 10204 3.1 neu 3.2)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Triniaeth Gwres/Ardystiad ffugio

Ardystiad Profi Nondestructive

Cydymffurfio ag ASTM B247 (maddau), GB/T 3880 (safon Tsieineaidd), en aw -5083, dnv GL, cofrestr Lloyd, ABS, a chymdeithasau dosbarthu eraill .

Ceisiadau Cynradd:

Diwydiant Morol:

Cydrannau strwythurol llong a chwch hwylio mawr (deciau, pennau swmp, cylchoedd cysylltu cragen)

Llwyfannau Drilio Ar y Môr, Storio Cynhyrchu arnofiol a Dadlwytho (FPSO) Strwythurau Uned

Cydrannau mawr ar gyfer offer dihalwyno dŵr y môr

Peirianneg Cryogenig:

Cydrannau strwythurol allweddol ar gyfer tanciau a chludwyr storio nwy naturiol hylifedig mawr (LNG), megis gwregysau cylch, cynhalwyr sgert, ac ati .

Tanciau storio tanwydd roced hylif

Llongau pwysau:

Flanges, pennau, ac adrannau cregyn ar gyfer llongau pwysau mawr mewn gweithfeydd pŵer niwclear, adweithyddion cemegol, ac ati .

Transit Rail:

Cydrannau strwythurol corff trên cyflym, hybiau olwyn, ac ati .

Milwrol:

Strwythurau llongau llyngesol, cydrannau cerbydau arfog, tiwbiau lansio taflegrau, ac ati .

Manteision dylunio:

Gwrthiant cyrydiad rhagorol, yn enwedig mewn amgylcheddau morol a diwydiannol, gydag ymwrthedd uchel iawn i gyrydiad dŵr y môr

Weldadwyedd uwch, gyda chryfder weldio uchel a hydwythedd da, sy'n addas ar gyfer cydosod strwythurau cymhleth mawr

Caledwch cryogenig eithriadol, gydag eiddo yn cael ei gynnal neu ei wella ar dymheredd isel iawn, dim trosglwyddiad brau

Cryfder cymedrol da a hydwythedd rhagorol, sy'n addas ar gyfer cydrannau strwythurol mawr

Mae'r broses ffugio yn gwneud y gorau o lif grawn ac ansawdd mewnol, gan wella ymwrthedd blinder a chaledwch torri esgyrn

Ymwrthedd rhagorol i gracio cyrydiad straen a chyrydiad alltudio (tymer H321/H116)

Ysgafn, yn cyfrannu at arbedion ynni a lleihau allyriadau

Nad yw'n magnetig

Cyfyngiadau dylunio:

Ni ellir ei gryfhau trwy driniaeth wres; Mae'r terfyn cryfder yn is na aloion cryfder uchel 2xxx a 7xxx cyfres

Gall defnydd tymor hir uwch na 65 gradd arwain at sensiteiddio (oherwydd dyodiad parhaus y cam mg₂al₃), mae angen rheoli tueddiad cynyddol i gyrydiad straen . tymheredd gweithredu neu ddewis h321 dewis .

Mae'r lefel cryfder yn is nag aloion awyrofod fel 7075, ond mae ei wrthwynebiad cyrydiad a'i weldadwyedd yn uwchraddol .

Mae ffugio anhawster a chost yn cynyddu gyda maint .

Ystyriaethau Economaidd:

Mae cost gweithgynhyrchu modrwyau ffug diamedr mawr yn uchel, ond mae eu perfformiad eithriadol a'u dibynadwyedd mewn strwythurau beirniadol mawr yn darparu gwerth anadferadwy

Mae ymwrthedd cyrydiad rhagorol yn lleihau anghenion cynnal a chadw ac amnewid tymor hir, gan ostwng cyfanswm costau cylch bywyd

Mae weldadwyedd da yn lleihau anhawster a chost gweithgynhyrchu strwythurau mawr cymhleth

Mae eiddo ysgafn yn helpu i leihau costau tanwydd ar gyfer cludo, yn enwedig wrth adeiladu llongau a thramwy rheilffordd

Agweddau Cynaliadwyedd:

Cyfradd ailgylchu adnoddau uchel y gellir eu hailgylchu 100%, gan gydymffurfio â chysyniadau gweithgynhyrchu gwyrdd

Mae'r defnydd o ynni ac allyriadau carbon mewn prosesau cynhyrchu alwminiwm yn cael eu optimeiddio'n barhaus

Mae hyd oes cynnyrch hir a dibynadwyedd uchel yn lleihau cynhyrchu gwastraff

Canllawiau Dewis Deunydd:

Dewiswch 5083 Modrwyau ffug diamedr mawr pan fydd angen cryfder uchel, ymwrthedd cyrydiad eithriadol (yn enwedig i ddŵr y môr), weldadwyedd rhagorol, caledwch cryogenig, a sefydlogrwydd strwythurol mawr

Yn addas ar gyfer strwythurau critigol fel llongau morol, tanciau LNG, a llongau pwysau mawr, lle mae ansawdd mewnol uwch ac eiddo cylcheddol a geir trwy ffugio yn hanfodol

Ar gyfer strwythurau sy'n gwasanaethu yn y tymor hir ar dymheredd uwch na 65 gradd, dylid dewis tymer H321, a rheolwch y tymheredd gweithredu yn llym .

Pan fydd angen cryfder uwch a gwrthiant cyrydiad da, gellir ystyried aloi 5A06 .
