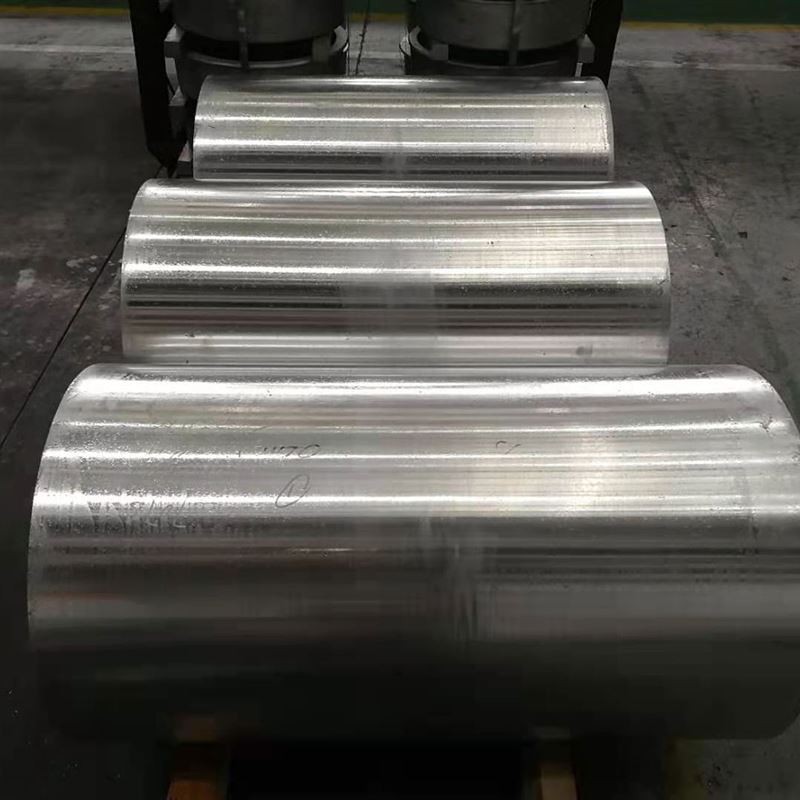

7050 yn ffugio bar crwn alwminiwm

Mae bar crwn alwminiwm ffug 7050 yn gryfder ultra-uchel, aloi alwminiwm-sinc-magnesiwm-copr y gellir ei drin â gwres wedi'i beiriannu'n benodol i ddarparu cryfder eithriadol, caledwch, ymwrthedd blinder, a chracio cyrydiad straen uwch (SCC) ymwrthedd mewn cydrannau strwythurol critigol. Trwy ffugio manwl gywir, mae ei ficrostrwythur mewnol wedi'i optimeiddio, gyda llif grawn wedi'i alinio ar hyd cyfuchliniau'r rhan, gan ei wneud yn ddewis delfrydol ar gyfer cymwysiadau diwydiannol awyrofod, milwrol a pherfformiad uchel iawn:

Elfennau aloi cynradd:

Sinc (Zn): 5. 9-6. 9% (elfen cryfhau cynradd)

Magnesiwm (mg): 2. 0-2. 6% (yn gweithio gyda sinc i ffurfio cyfnodau cryfhau)

Copr (Cu): 2. 0-2. 6% (yn gwella gwrthiant cyrydiad cryfder a straen)

Zirconium (zr): 0. 08-0. 15% (purwr grawn, yn atal ailrystallization)

Deunydd sylfaen:

Alwminiwm (AL): Cydbwysedd

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0. 15% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0. 12% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0. 10% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0. 06% ar y mwyaf

Cromiwm (cr): llai na neu'n hafal i 0. 04% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i {{0}}. 05% yr un, llai na neu'n hafal i gyfanswm 0.15%

Proses ffugio premiwm:

Paratoi toddi:

Alwminiwm cynradd purdeb uchel (lleiafswm o 99.9%)

Rheolaeth fanwl gywir ar elfennau aloi gyda ± 0. Goddefgarwch 03%

Systemau hidlo aml-gam (hidlwyr ewyn cerameg, hidlwyr gwely dwfn) ar gyfer glendid uchel iawn

Gwactod Degassing neu Degassing Snif Uwch (Hydrogen <0. 08 ml\/100g)

Mireinio grawn a rheoli ailrystallization gan ddefnyddio aloi meistr al-ZR

Technoleg Castio Direct-Chil (DC) Uwch ar gyfer ingotau maint mawr heb ddiffygion

Homogeneiddio:

Homogeneiddio aml-gam ar radd 460-480 ar gyfer 24-48 awr

Rheoli tymheredd caeth: ± 3 gradd

Cyfraddau oeri araf i sicrhau dosbarthiad unffurf o elfennau aloi a dileu macro-arwahanu

Paratoi biled:

Cyflyru arwyneb (sgalpio neu felino)

Archwiliad Ultrasonic 100% (yn cydymffurfio ag AMS 2630 Dosbarth A1 neu ASTM E2375 Lefel 2)

Cynhesu: Gradd 380-420, gyda rheolaeth unffurfiaeth tymheredd manwl gywir

Dilyniant ffugio:

Ffugio aml-gam, gan gynnwys ffug-agored, marw caeedig, neu ffugio rheiddiol

Tymheredd dadffurfiad: Gradd 350-400 (wedi'i reoli'n union o dan y tymheredd ailrystallization)

Capasiti Gwasg Hydrolig: 5, 000-50, 000 tunnell (yn dibynnu ar faint a chymhlethdod y bar)

Dyluniad a rheolaeth gyda chymorth cyfrifiadur i wneud y gorau o lif grawn a chyfraddau dadffurfiad

Cymhareb Gostyngiad Isafswm: 4: 1 i 6: 1, gan sicrhau strwythur mewnol trwchus, unffurf a dileu strwythur y cast

Triniaeth Gwres Datrysiad:

Gradd 475-485 ar gyfer 2-4 awr (dibynnol diamedr)

Unffurfiaeth tymheredd: ± 3 gradd

Trosglwyddo cyflym i gyfrwng quenching (<5 seconds)

Quenching:

Quench dŵr poeth (60-80 gradd) neu quench polymer

Cyfradd oeri dan reolaeth i wneud y gorau o wrthwynebiad cyrydiad

Rhyddhad Straen (ar gyfer tymer T7451\/T74511):

Ymestyn Rheoledig (1-3% Anffurfiad plastig) I leihau straen gweddilliol

Heneiddio artiffisial dau gam (ar gyfer tymer T7451\/T74511):

Cam cyntaf: 120 gradd ar gyfer 6-10 awr (ffurfio parthau meddygon teulu)

Ail gam: 160 gradd ar gyfer 8-16 awr (ffurfio cyfnodau η 'a η, gwella gwrthiant SCC)

Mae pob cam cynhyrchu yn destun rheoli ansawdd llym, profion annistrywiol, a rheoli olrhain.

Dosbarthiad Eiddo:

Priodweddau echelinol vs rheiddiol:<5% variation in strength properties (forging provides excellent anisotropy)

Amrywiad eiddo mewnol ar draws bariau diamedr mawr: yn nodweddiadol llai na 5%

Amrywiad craidd i galedwch wyneb:<5 HB

Cydbwysedd cryfder caledwch: 7050 Mae aloi yn cynnig caledwch toriad uwch o'i gymharu â 7075- T6 wrth gynnal cryfder uchel

Cyrydiad Straen Gwrthiant Cracio: T7451\/T74511 Mae tymer yn darparu ymwrthedd SCC uchel iawn, yn well na thymheru T6

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Strwythur cymysg mân, unffurf o rawn wedi'i ailrystaleiddio ac hirgul

Llif grawn wedi'i alinio â'r siâp ffugio, wedi'i gyfeiriadu ar hyd y cyfeiriad straen, gan ddarparu priodweddau mecanyddol rhagorol

Mae gwasgariadau al₃zr a ffurfiwyd gan zirconium i bob pwrpas yn atal tyfiant grawn ac ailrystallization

Maint grawn astm 6-9 (45-16 μm)

Dosbarthiad gwaddodi:

Cyfnodau η '(mgzn₂) a η (mgzn₂): Wedi'i ffurfio trwy heneiddio dau gam, gan ddarparu cryfhau cynradd

Mae cynnwys Cu a Mg mewn toddiant solet yn hanfodol ar gyfer gwrthiant SCC

Maint hynod isel a maint rheoledig cyfansoddion rhyngmetallig cynradd fel al₂cumg, alzncu, al₂cu

Datblygu Gwead:

Mae'r broses ffugio dan reolaeth yn creu gwead penodol, gan optimeiddio cryfder, caledwch, a gwrthiant SCC

Nodweddion Arbennig:

Maint a dosbarthiad gwaddodion ffiniau grawn (parthau meddygon teulu a η ') a reolir yn union i wneud y mwyaf o wrthwynebiad SCC

Parthau wedi'u disbyddu â sinc wedi'u optimeiddio ar ffiniau grawn, gan leihau llwybrau cyrydiad anodig

Glendid metelegol uchel, gan leihau diffygion cynhwysiant

Ffurflenni safonol ar gael:

Bar crwn ffug: diamedrau 100mm i 700mm

Gwasanaeth torri-i-hyd arfer ar gael

Goddefiannau Arbennig a Gorffeniadau Arwyneb (ee, plicio, daear, trodd manwl gywirdeb) ar gael ar gais

Ar gael mewn tymer triniaeth wres amrywiol, megis T7451, T74511, T7651, T76511

Canllawiau dewis tymer:

T7451\/T74511: Dewis Cynradd Pan fydd dyluniad yn gofyn am gydbwysedd o gryfder uchel a gwrthiant cracio cyrydiad straen eithriadol (SCC)

T7651\/T76511: Fe'i defnyddir pan fydd angen cryfder ychydig yn uwch ac ymwrthedd penodol i gyrydiad alltudio ar ddyluniad

Mae'r broses ffugio yn darparu eiddo mwy unffurf i bob cyfeiriad a straen gweddilliol is, gan ei gwneud yn fwy addas ar gyfer cydrannau strwythurol beirniadol

Canllawiau saernïo:

Sgôr Machinability: 50% (1100 alwminiwm=100%), yn anoddach i'w beiriannu na 6061, yn haws na 7075

Ffurfio Sglodion: Yn tueddu i ffurfio sglodion mân, wedi torri, ond gall sglodion bentyrru, gan ofyn am wacáu sglodion da

Oerydd: Hylif torri sy'n hydoddi mewn dŵr (10-15% crynodiad), oeri cyfradd llif uchel; Gellir defnyddio hylifau torri ar sail olew hefyd

Gwisgo Offer: Uwch, argymell PCD neu offer carbid wedi'u gorchuddio

Weldiadwyedd: Ni argymhellir dulliau weldio confensiynol, wedi'u cyfyngu i gymwysiadau arbennig (ee, weldio troi ffrithiant), colli cryfder sylweddol ar ôl weldio

Gweithio oer: ffurfioldeb gwael, ddim yn addas ar gyfer plygu oer, stampio, ac ati.

Gweithio Poeth: Rhaid i ffugio gael ei berfformio o dan gyfraddau tymheredd a straen a reolir yn llym

Triniaeth Arwyneb: Gellir ei anodized (argymhellir anodizing sylffwrig), ond gall arddangos arlliw melynaidd oherwydd cynnwys copr uwch

Cracio Cyrydiad Straen: T7451\/T74511 Mae tymer yn cynnig ymwrthedd SCC uchel iawn, sef ei brif fantais

Opsiynau amddiffyn wyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm Mae trwch, yn gwella traul ac ymwrthedd cyrydiad, gellir ei liwio

Math III (caled): 25-75 μm Trwch, ar gyfer cymwysiadau gwisgo uchel

Haenau trosi:

Haenau trosi cromad (MIL-DTL -5541): Sylfaen ragorol ar gyfer paent neu gludyddion, yn darparu amddiffyniad cyrydiad

Dewisiadau amgen heb gromiwm: cydymffurfio'n amgylcheddol

Systemau Peintio:

Primer epocsi + topcoat polywrethan: yn darparu amddiffyniad tymor hir rhagorol, sy'n addas ar gyfer amgylcheddau awyrofod

Cladin:

Mewn amgylcheddau cyrydol eithafol, gellir ystyried cladin ag alwminiwm pur neu haenau aloi sy'n gwrthsefyll cyrydiad

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -60 Gradd i radd +100 (mae cryfder yn diraddio'n sylweddol uwchlaw hyn)

Perfformiad cryogenig: cynnydd bach mewn cryfder ar dymheredd isel, mae caledwch yn parhau i fod yn dda

Priodweddau Magnetig: Di-magnetig

Ailgylchadwyedd: deunydd ailgylchadwy gwerth uchel

Sefydlogrwydd Dimensiwn: Ardderchog yn T7451\/T74511 tymer, sy'n addas ar gyfer peiriannu manwl

Cymhareb cryfder-i-bwysau: Ymhlith yr uchaf ar gyfer aloion alwminiwm, yn ddelfrydol ar gyfer deunyddiau awyrofod

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Ymasiad nwy anadweithiol (cynnwys hydrogen)

Gwirio pob elfen aloi a chynnwys amhuredd uwch-isel

Profi Mecanyddol:

Profion tynnol (hydredol, traws, byr traws)

Profi Caledwch (Brinell, Lleoliad Lluosog)

Profi Toughness Toriad (K1C, fesul ASTM E399)

Profi blinder (yn ôl yr angen, ee, cylchdroi blinder trawst)

Profi Cracio Cyrydiad Straen (SCC, fesul ASTM G44, G47)

Profi Nondestructive:

Archwiliad Ultrasonic (100% Volumetric, fesul AMS 2630 Dosbarth A1, AMS-STD -2154, neu ASTM E2375 Lefel 2)

Profion cerrynt eddy (diffygion arwyneb ac ar yr wyneb)

Archwiliad treiddgar (diffygion arwyneb)

Profi Radiograffig (Diffygion Macrosgopig Mewnol)

Dadansoddiad Microstrwythurol:

Penderfyniad Maint Grawn

Gwirio patrwm llif grawn

Gwerthusiad gwaddod (TEM\/SEM)

Asesiad Gradd Ail -drefnu

Arolygiad Dimensiwn:

Gwirio CMM (Cydlynu Peiriant Mesur)

Diamedr, hyd, sythrwydd, ofodol, ac ati.

Ardystiadau safonol:

Adroddiad Prawf Melin (en 10204 3. 1 neu 3.2)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Triniaeth Gwres\/Ardystiad ffugio

Ardystiad Profi Nondestructive

Cydymffurfio ag AMS 4106 (Forgings), AMS 4107 (BAR), ASTM B247 (FORGING), a safonau awyrofod eraill

AS9100 neu ISO 9001 Ardystiad System Rheoli Ansawdd

Ceisiadau Cynradd:

Strwythurau Awyrofod:

Fframiau fuselage, rhychwant adenydd, llinynnau

Glanio Cydrannau Gêr

Cysylltwyr awyrennau a chaewyr

Cydrannau peilon injan

Milwrol ac Amddiffyn:

Cydrannau strwythurol awyrennau milwrol

Strwythurau taflegryn a roced

Rhannau dwyn llwyth critigol ar gyfer cerbydau arfog

Peiriannau perfformiad uchel:

Cydrannau offer prawf manwl uchel

Rhannau ceir rasio beirniadol

Mowldiau a chydrannau marw (mewn achosion penodol)

Manteision dylunio:

Cryfder ultra-uchel a chymhareb cryfder-i-bwysau rhagorol

Gwrthiant Cracio Cyrydiad Straen Uwch (SCC) (yn enwedig yn nhymer T7451)

Anodd Toriad Toriad Da, Gwell na 7075- T6

Mae'r broses ffugio yn gwneud y gorau o lif grawn, gan wella ymwrthedd blinder ac anisotropi

Straen gweddilliol quenching is (trwy driniaeth lleddfu straen)

Sefydlogrwydd dimensiwn rhagorol, sy'n addas ar gyfer peiriannu manwl gywirdeb

Nad yw'n magnetig

Cyfyngiadau dylunio:

Cost uchel, a ddefnyddir yn bennaf ar gyfer cymwysiadau awyrofod beirniadol

Weldadwyedd gwael, weldio confensiynol heb ei argymell

Ffurfioldeb hynod wael, ddim yn addas ar gyfer gweithio oerfel

Ymwrthedd gwres gwael, mae perfformiad yn diraddio'n gyflym ar dymheredd uchel

Gofynion prosesu a thrin gwres hynod heriol, angen offer arbenigol a rheolaeth lem

Mae ymwrthedd cyrydiad cymedrol, fel rheol yn gofyn am amddiffyniad anodizing neu orchudd

Ystyriaethau Economaidd:

Mae aloi perfformiad uchel, cost gychwynnol yn sylweddol uwch nag aloion alwminiwm pwrpas cyffredinol

Mae prosesau gweithgynhyrchu ac archwilio cymhleth yn ychwanegu at gostau cynhyrchu

Er gwaethaf y gost uchel, nid oes modd newid ei berfformiad uwch mewn cymwysiadau beirniadol

Agweddau Cynaliadwyedd:

Deunydd ailgylchadwy gwerth uchel, gan gyfrannu at yr economi gylchol

Mae dyluniad ysgafn mewn awyrofod yn cyfrannu at lai o ddefnydd o danwydd ac allyriadau carbon

Mae prosesau cynhyrchu o dan reoleiddio amgylcheddol llym

Canllawiau Dewis Deunydd:

Dewiswch 7050 pan fydd y dyluniad yn gofyn am gydbwysedd o'r cryfder mwyaf, caledwch torri esgyrn rhagorol, ymwrthedd blinder, ac ymwrthedd cracio cyrydiad straen uwch, ac nid cost yw'r prif ffactor sy'n cyfyngu

Yn arbennig o addas ar gyfer cydrannau sy'n dwyn pwysau, offer glanio, rhawiau adenydd, a strwythurau awyrofod beirniadol eraill

Dewiswch dymer T7651 pan fydd angen cryfder ychydig yn uwch ac mae angen ymwrthedd penodol i gyrydiad alltudio

Ddim yn addas ar gyfer cymwysiadau sy'n gofyn am weldio neu ffurfio oer cymhleth
