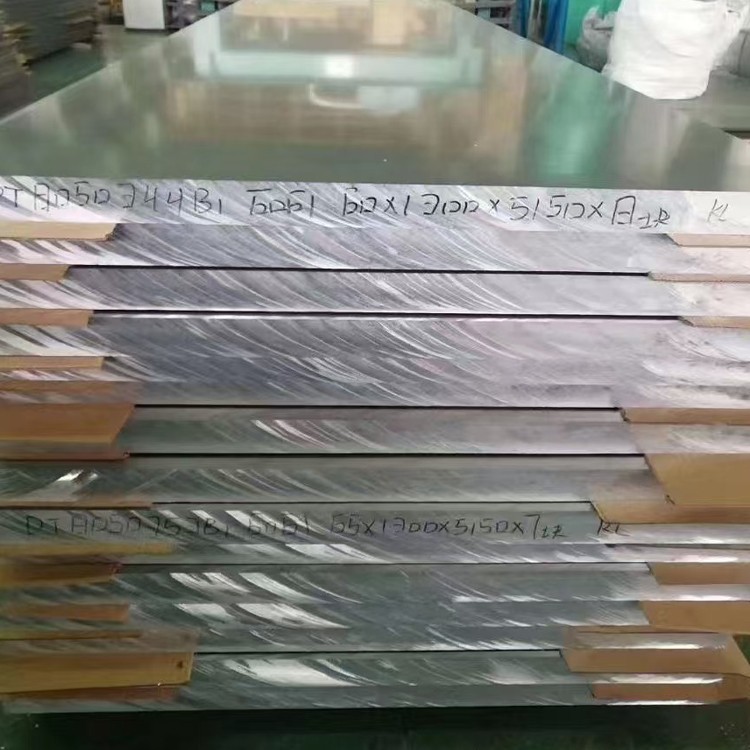

Plât alwminiwm 6061 T6

6061 Mae plât aloi alwminiwm yn ddeunydd plât dur aloi gydag ymwrthedd cyrydiad da, weldadwyedd rhagorol, ymarferoldeb oer da, a chryfder cymedrol .

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

Mae aloi alwminiwm 6061 (ASTM B209, AMS QQ-A -250/11) yn aloi al-Mg-Si y gellir ei drin â gwres wedi'i optimeiddio ar gyfer cymwysiadau cymhareb cryfder-i-bwysau uchel . Mae'r tymer T6 yn darparu triniaeth fecanyddol gorau posibl:

Cemeg Alloy:

Magnesiwm (mg): 0.8-1.2% (cryfhau datrysiadau)

Silicon (SI): 0.4-0.8% (caledu dyodiad)

Copr (Cu): 0.15-0.40% (Peiriannu Gwell)

Cromiwm (cr): 0.04-0.35% (rheoli grawn)

Haearn (Fe): llai na neu'n hafal i 0.70% ar y mwyaf

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 97.5% (cydbwysedd)

Amhureddau rheoledig:

Sinc (Zn): llai na neu'n hafal i 0.25% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.15% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.15% ar y mwyaf

Prosesu thermomecanyddol:

Castio oerfel uniongyrchol: 680-710 Tymheredd tawdd gradd

Homogenization: 540-560 gradd ar gyfer 8-12 awr

Rholio Poeth: Gostyngiad ar radd 430-490

Rholio Oer: Gostyngiad Mesur Terfynol (15-25%)

Triniaeth Gwres Datrysiad: 530 gradd ± 5 gradd ar gyfer 1-2 awr

Water Quenching: Cooling rate >200 gradd /min

Heneiddio artiffisial: 160-180 gradd ar gyfer 8-12 awr

Ardystiedig i Safonau AMS 4025 ac EN 485 gyda olrhain llawn o biled i blât gorffenedig .

2. Priodweddau mecanyddol cyflwr tymer t6

Eiddo	Isafswm	Nodweddiadol	Safon Prawf	Nodiadau
Cryfder tynnol yn y pen draw	260 MPa	310 MPa	ASTM B557	Superior i dymer T651
Cryfder Cynnyrch (RP0.2)	240 MPa	275 MPa	ASTM B557	Cadw 95% ar 100 gradd
Elongation (mesurydd 50mm)	10%	12-17%	ASTM B557	Yn uwch mewn adrannau mwy trwchus
Cryfder Crear	170 MPa	205 MPa	ASTM B769	85% o gryfder tynnol
Cryfder dwyn	480 MPa	530 MPa	ASTM E238	Cyflwr E/D =2.0
Cryfder blinder (10⁷)	95 MPa	110 MPa	ASTM E466	R =-1 cyflwr
Caledwch	95 Hb	100 Hb	ASTM E10	Yn gyson trwy'r plât
Effeithio ar galedwch (Charpy)	14 J	18 J	ASTM E23	Ar dymheredd yr ystafell
Toriad Toriad (K₁C)	29 mpa√m	34 mpa√m	ASTM E399	Cyfeiriadedd TL

3. T6 Triniaeth Gwres a Rheoli Microstrwythur

Prosesu thermol manwl:

Triniaeth Datrysiad:

Tymheredd: 529-533 Gradd (± 3 Gradd Rheoli)

Amser socian: 60 munud o leiaf y modfedd o drwch

Atmosffer: Amgylchedd nitrogen amddiffynnol

Proses quenching:

Amser Trosglwyddo:<15 seconds furnace-to-quench

Tymheredd y Dŵr: 20-40 Gradd (rheolwr oeri)

Agitation: Turbulent flow >1.5 m/eiliad

Triniaeth Heneiddio:

Cam Sengl: 165-175 Gradd ar gyfer 8-10 awr

Cam Dwbl: 120 gradd /5hr + 175 gradd /8hr (arbennig)

Nodweddion microstrwythurol:

Maint Grawn: ASTM 6-7 (50-100 μm)

Camau gwaddodi:

"Mae nodwydd yn gwaddodi (5-50 nm hyd)

'Cyfnodau tebyg i wialen (100-500 nm)

Gwaddodion eilaidd:

Gwasgariadau Al-Fe-Si

Cyfnodau caledu mg₂si

Dwysedd dadleoli: 4-6 × 10¹⁰/cm²

Ffracsiwn ailrystallization: 75-90%

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch Masnachol	Goddefgarwch manwl
Thrwch	3-150 mm	±0.5-1.0%	±0.1-0.3%
Lled	1000-3000 mm	± 10 mm	± 2 mm
Hyd	2000-12000 mm	+20/-0 mm	+5/-0 mm
Gwastadrwydd	N/A	Dosbarth ASTM B209	1/4 manyleb fasnachol
Garwedd arwyneb	N/A	0.8-1.5 μm ra	0.2-0.4 μm ra
Sgwâr	N/A	Llai na neu'n hafal i 2 mm/1000 mm	Llai na neu'n hafal i 0.5 mm/1000 mm

Galluoedd Arbennig:

Platiau rhy fawr: hyd at 4500mm o led × 18000mm o hyd

Graddnodi Ultrasonic: ASTM B594 Lefel A.

Amodau ymyl: Torri plasma, peiriannu, neu orffeniad melin

Fformiwla Cyfrifo Pwysau: Trwch (mm) × lled (m) × hyd (m) × 2.703=pwysau (kg)

5. Gwrthiant cyrydiad ac amddiffyn wyneb

Hamgylchedd	Berfformiad	Cyfradd cyrydiad	Dull Amddiffyn
Atmosffer diwydiannol	Da	0.005-0.02 mm/yr	Anodizing asid cromig
Amgylcheddau Morol	Nheg	0.01-0.03 mm/yr	Gorchudd fflworopolymer
Dŵr croyw	Rhagorol	Dibwys	PTFE Impregnation
Amlygiad cemegol	Hamchan	Asid-ddibynnol	Gorchudd PVDF
Cyrydiad straen	Da	SCC threshold>150mpa	Tymheru Arbennig

Opsiynau gwella arwyneb:

Anodizing:

Math II: 5-25 μm Trwch

Math III: 25-75 μm Caledwch

Trosi cemegol:

Cromad (Dosbarth 1A)

Dewisiadau amgen heb gromiwm

Gorffeniadau organig:

Cotio powdr (60-120 μm)

Haenau Hylif (EP, PU, Acrylig)

Opsiynau boglynnu:

Patrwm plât diemwnt

Patrymau gwadn llinol

Perfformiad peiriannu a saernïo 6.

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Ansawdd Arwyneb
Melinau	Mewnosodiadau carbid	Vc =500-800 m/min, fz =0.1-0.3 mm	Ra 0.8-1.6 μm
Drilio	Driliau hss-co	Vc =50-80 m/min, fn =0.1 mm/rev	Goddefgarwch Twll H9
Nhroed	Offer PCD	Vc =800-1200 m/min	Ra 0.4-0.8 μm
Nhapiau	Tapiau troellog	Vc =10-15 m/min	Ansawdd edau 6h
Torri dŵr	3800 bar sgraffiniol	Cyflymder =150-300 mm/min	± 0.15 mm manwl gywirdeb

Ffurfio Nodweddion:

Radiws plygu (lleiafswm):

Plygu 90 gradd: 1.5t (t=trwch)

Ffurfio Oer: Isafswm 2.0T

Springback elastig: 1-3 Mae angen iawndal gradd

Ffurfiadwyedd ymestyn:

Uchafswm Elongation: 8-10%

Straen caledu esboniwr: 0.08-0.12

7. Weldio ac ymuno â thechnolegau

Prosesau weldio a argymhellir:

Weldio Arc Metel Nwy (GMAW):

Gwifren: ER4043 neu ER5356

Paramedrau: 20-24 V, 160-220 a

Nwy: Argon (100%) neu AR/HE MIX

Nwy anadweithiol Tungsten (GTAW):

Electrode: twngsten ceriated

Amperage: 150-300 a dcen

Weldio tro ffrithiant (FSW):

Cylchdroi Offer: 600-1200 rpm

Cyflymder Teithio: 150-350 mm/min

Triniaeth wres ôl-weldio:

Triniaeth Gwres Datrysiad: Heb ei Argymell

Heneiddio yn unig: 165 gradd ar gyfer 4-6 awr

Heneiddio Naturiol: Cyflwr T4 wedi'i adfer ar ôl 4 diwrnod

8. Priodweddau ffisegol ar gyfer cymwysiadau peirianneg

Eiddo	Gwerthfawrogom	Arwyddocâd Cais
Ddwysedd	2.70 g/cm³	Dyluniad strwythurol ysgafn
Modwlws Young	68.9 GPA	Cyfrifiadau stiffrwydd
Cymhareb Poisson	0.33	Dadansoddiad elfen gyfyngedig
Cte (20-100 gradd)	23.6 ×10⁻⁶/K	Ystyriaeth ehangu thermol
Dargludedd thermol	167 W/m·K	Cymwysiadau afradu gwres
Dargludedd trydanol	40% IACS	Llociau trydanol
Ystod doddi	582-652 gradd	Cyfyngiadau tymheredd uchel
Athreiddedd magnetig	1.00002	Cymwysiadau nad ydynt yn Magnetig
Capasiti gwres penodol	896 J/kg · K	Systemau Rheoli Thermol

9. Rheoli ac ardystio ansawdd

Protocol Profi:

Dadansoddiad Cemegol: gwreichionen ar gyfer pob llwyth

Profi Mecanyddol:

Profion tynnol: pob lot 2000kg

Caledwch: Lleoliadau lluosog i bob plât

Profion Anghyffwrdd:

Ultrasonic: fesul ASTM B594 Lefel A.

Lliw Treiddiad: ASTM E1417

Profi Cyrydiad:

ASTM G47 ar gyfer asesiad SCC

ASTM G67 ar gyfer cyrydiad rhyngranbarthol

Cydymffurfiad ardystio:

ISO 9001: System Ansawdd 2015

Ardystiad Awyrofod AS9100

Trin Gwres Achrededig NADCAP

PED 2014/68/Cydymffurfiad yr UE

NACE MR0175/ISO 15156

Boeler ASME a Chod Llestr Pwysau

Safon Trin Gwres AMS 2770

10. Cymwysiadau a Thrin Diwydiannol

Sectorau cymwysiadau craidd:

Cydrannau strwythurol awyrofod

Fframiau Morol a Decio

Siasi a fframiau modurol

Platio arfwisg cerbydau amddiffyn

Elfennau Strwythurol Roboteg

Fframiau beic perfformiad uchel

Offer lled -ddargludyddion

Elfennau strwythurol pensaernïol

Protocol Storio a Thrin:

Cyfeiriadedd storio: fertigol neu wastad gyda chefnogaeth hyd yn oed

Rheolaethau Amgylcheddol:

Tymheredd: 15-30 gradd

Lleithder:<60% RH

Amddiffyn wyneb:

Ffilm blastig amddiffynnol

Papur VCI (atalydd cyrydiad anwedd)

Gofynion pentyrru:

Gofodwyr pren bob 300-500 mm

Uchafswm uchder y pentwr: 1000mm

Trin Offer:

Systemau Codi Gwactod

Bachau nad ydynt yn magnetig

Amddiffynwyr ymyl ar slingiau

Rhagofalon torri a saernïo:

Rheoli paramedr torri plasma

Manwl gywirdeb ongl torri dŵrjet

Gofynion Oerydd Peiriannu

Ystyriaethau triniaeth gwres ymlaen llaw

Argymhellion Heneiddio Ôl-weld
