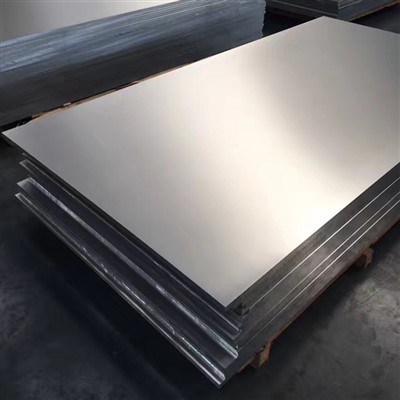

2024 T351 Plât Alwminiwm

Gyda datblygiad parhaus technoleg hedfan ac ehangu'r farchnad hedfan, mae'r galw am ddeunyddiau aloi alwminiwm perfformiad uchel hefyd yn cynyddu . Bydd y galw am blatiau aloi alwminiwm 2024, fel deunydd hedfan rhagorol, yn parhau i dyfu {.

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

2024 Mae aloi alwminiwm (AMS 4035, ASTM B209, EN 485) yn aloi aloi al-Cu-Mg cryfder uchel wedi'i beiriannu ar gyfer cymwysiadau strwythurol beirniadol . Mae'r dymer T351 yn darparu'r caledwch torri esgyrn gorau posibl trwy driniaeth wres toddiant, ymestyn rheoledig, a chanolu naturiol: a chanolu naturiol: Aging naturiol: AGING NATURIOL:

Cemeg Alloy:

Copr (Cu): 3.8-4.9% (caledu dyodiad)

Magnesiwm (mg): 1.2-1.8% (Ffurfiant Cyfnod S)

Manganîs (mn): 0.30-0.9% (mireinio grawn)

Haearn (Fe): llai na neu'n hafal i 0.50% ar y mwyaf

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 93.5% (cydbwysedd)

Amhureddau rheoledig:

Sinc (Zn): llai na neu'n hafal i 0.25% ar y mwyaf

Cromiwm (cr): llai na neu'n hafal i 0.10% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.50% ar y mwyaf

Prosesu thermomecanyddol manwl gywirdeb:

Castio oerfel uniongyrchol: 700-750 Tymheredd tawdd gradd

Homogenization: 480-495 gradd ar gyfer 12-24 awr

Rholio Poeth: Gostyngiad ar radd 400-440

Triniaeth Gwres Datrysiad: 493-502 gradd (± 3 gradd) ar gyfer 1.5-2 awr

Water Quenching: Cooling rate >170 gradd /eiliad

Ymestyn: Set Barhaol 1.5-3% (T351 penodol)

Heneiddio naturiol: 30-120 diwrnod ar dymheredd amgylchynol

Ardystiedig i AMS 4035 a NAS 402 Manylebau gydag olrhain awyrofod llawn o doddi i blât .

2. Priodweddau mecanyddol cyflwr tymer T351

Eiddo	Isafswm	Nodweddiadol	Safon Prawf	Arwyddocâd awyrofod
Cryfder tynnol yn y pen draw	415 MPa	440-480 mpa	ASTM B557	Superior i dymer T3
Cryfder Cynnyrch (RP0.2)	275 MPa	300-320 mpa	ASTM B557	Cadw 85% ar 150 gradd
Elongation (mesurydd 50mm)	8%	10-15%	ASTM B557	Yn uwch i gyfeiriad rholio
Cryfder Crear	255 MPa	285 MPa	ASTM B831	65% o gryfder tynnol
Cryfder dwyn	580 MPa	620 MPa	ASTM E238	Cyflwr E/D =2.0
Cryfder blinder (10⁷)	140 MPa	160 MPa	ASTM E466	R =0.1 cyflwr
Caledwch	120 Hb	125-135 hb	ASTM E10	Yn gyson trwy adran
Toriad Toriad (K₁C)	35 mpa√m	40 mpa√m	ASTM E399	Cyfeiriadedd LT
Cynnyrch cywasgu	275 MPa	300 MPa	ASTM E9	Ceisiadau asen/spar

3. Microstrwythur a phrosesu thermomecanyddol

T351 Manylion:

Triniaeth Gwres Datrysiad:

Tymheredd: 495 ± 5 gradd

Amser socian: 30 munud/modfedd o drwch

Oedi quench:<10 seconds

Proses Ymestyn:

Set Barhaol: 2.0-2.5%

Goddefgarwch unffurfiaeth: ± 0.15%

Cineteg heneiddio naturiol:

Eiddo 80% mewn 4 diwrnod

Sefydlogi llawn mewn 30 diwrnod

Nodweddion microstrwythurol:

Strwythur Grawn: Heb ei Restrystalled â Grawn Crempog

Cymhareb agwedd: 8-10: 1 i gyfeiriad rholio

Camau gwaddodi:

θ '(al₂cu) platennau (10-100 nm)

Cyfnodau S (Al₂cumg)

Gwasgariadau:

Cyfansoddion al₂₀cu₂mn₃

Dwysedd dadleoli: 5-8 × 10¹⁰/cm²

Maint is -grawn: 1-3 μm

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Goddefgarwch Awyrofod	Goddefgarwch Masnachol	Nodiadau
Trwch (3-150 mm)	±0.3%	±0.7%	AMS 4035 Dosbarth A.
Lled (1200-3000 mm)	± 3 mm	± 12 mm	Parth gwahardd ymyl 25mm
Hyd (2400-12000 mm)	+5/-0 mm	+20/-0 mm	Toriadau manwl ar gael
Gwastadrwydd	0.2% o hyd	0.5% o hyd	Fesul gofynion NAS 402
Sgwâr	1 mm/1000 mm	3 mm/1000 mm	Beirniadol ar gyfer Spars
Garwedd arwyneb	0.4-0.8 μm ra	1.0-3.0 μm ra	Gorffeniad drych yn ddewisol

Galluoedd Arbennig:

Platiau rhy fawr: hyd at 4000mm o led × 15000mm o hyd

Archwiliad Ultrasonic: ASTM B594 Lefel AA

Amodau ymyl: wedi'u peiriannu, ei gneifio, neu doriad sgraffiniol

Fformiwla Pwysau: trwch (mm) × lled (m) × hyd (m) × 2.78=pwysau (kg)

5. Systemau Gwrthiant a Diogelu Cyrydiad

Hamgylchedd	Berfformiad	Dull Amddiffyn	Cais Awyrofod
Amlygiad lleithder	Nheg	Argymhellir Fersiwn Alclad	Paneli croen
Chwistrell halen (500awr)	Druanaf	Anodizing + Primer Angenrheidiol	Strwythurau allanol
Cyrydiad straen	Cymedrola ’	Gor -ddweud (t851) dewisol	Cydrannau llwyth critigol
Exfoliation	Druanaf	Cladin yn hanfodol	Arwynebau adain
Amgylchedd tanc tanwydd	Da	Haenau tanc tanwydd annatod	Strwythurau Blwch Adain
Cyrydiad Galfanig	Nheg	Golchwyr ynysu	Cymalau cau

Systemau Trin Arwyneb:

Gorchudd Alclad: 5-10% Cyfanswm trwch yr ochr

Anodizing:

Asid cromig: 2.5-5.0 μm

Asid sylffwrig: 10-25 μm

Primers:

Primers epocsi (8-15 μm)

Primers cromad (5-8 μm)

Topcoats:

Topcoats polywrethan (25-50 μm)

Selwyr Tanc Tanwydd Arbenigol

Trosi Cemegol: Systemau Titaniwm-Zirconium

6. Priodweddau peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Ymarfer Awyrofod
Melinau	Mewnosodiadau carbid	Vc =600-1000 m/min, fz =0.15 mm	Peiriannu rpm uchel
Drilio	Driliau carbid	Vc =80-150 m/min, fn =0.1 mm/rev	Mae angen cylch drilio peck
Nhroed	Offer PCD/CBN	Vc =600-900 m/min	Peiriannu sych yn ymarferol
Mireiniad	Reamers wedi'u gorchuddio	Vc =20-30 m/min	H8 Goddefgarwch Cyflawnadwy
Malu	Olwynion CBN	Vc =30-35 m/eiliad	Gorffeniad arwyneb ra 0.2μm
EDM	Electrodau graffit	Cyfredol: 15-30 a	Peiriannu ceudod manwl gywirdeb

Ffurfio Ystyriaethau:

Radiws plygu: 3T lleiafswm (t=trwch)

Iawndal springback: 2-4 gradd gorgyffwrdd Angenrheidiol

Ffurfio Poeth: 150-190 Gradd wedi'i hargymell

Ffurfio oedran ymgripiol: 120-130 gradd ar gyfer 8-24 awr

Triniaeth Gwres Ôl-ffurfio: Wedi'i Wahardd yn T351

7. Weldio ac ymuno â thechnolegau

Cyfyngiadau proses:

Weldio ymasiad: yn gyffredinol ni argymhellir

Dulliau ymuno amgen:

Riveting: Cherrymax Aerospace Rivets

Bondio Gludydd: FM -300 Gludydd Ffilm

Weldio tro ffrithiant: cymwysiadau cyfyngedig

Weldio pelydr laser: arbrofol yn unig

Brazing: ffwrnais gwactod brazing

Protocol Weldio Atgyweirio:

Cyflwr Deunydd: Dim ond plât T351

Metel Llenwi: 4043 neu 2319 aloion

Cynhesu: 120-150 gradd yn orfodol

Heneiddio ar ôl y WELD: Argymhellir 120 gradd /24awr

Gofynion NDT: Lliw treiddgar gorfodol

8. Priodweddau Ffisegol ar gyfer Dylunio Awyrofod

Eiddo	Gwerthfawrogom	Arwyddocâd Cais Hedfan
Ddwysedd	2.78 g/cm³	Strwythurau pwysau-feirniadol
Ystod doddi	500-635 gradd	Terfynau amddiffyn wal dân
Dargludedd thermol	121 W/m·K	Cydrannau Sinc Gwres
Dargludedd trydanol	34% IACS	Cymwysiadau tai afioneg
Cte (20-100 gradd)	22.9 ×10⁻⁶/K	Cyfrifiadau straen thermol
Modwlws Young	73.1 GPA	Modelu ystwythder adain
Cymhareb Poisson	0.33	Dadansoddiad elfen gyfyngedig
Cyfradd twf crac blinder	4 × 10⁻⁴ mm/beic	Dyluniad Goddefgarwch Niwed
Capasiti tampio	0.001	Cydrannau dirgryniad-sensitif

9. Rheoli ac ardystio ansawdd

Protocol Profi:

Dadansoddiad Cemegol: Spark OES fesul ASTM E1251

Profi Mecanyddol:

Sbesimenau hydredol/traws

Profion tynnol fesul lot 1000kg

Profi caledwch torri esgyrn:

Gwerthoedd k₁c ar gyfer pob llwyth plât

Profi Cyrydiad:

Ased fesul ASTM G66

Exco fesul ASTM G34

Gofynion NDT:

Ultrasonic fesul AMS 2631

Arolygiad treiddgar fflwroleuol

Cerrynt eddy ar gyfer diffygion wyneb

Rheoli Microstrwythur:

Maint grawn fesul ASTM E112

Dadansoddiad dosbarthu gwaddodi

Ardystiadau Awyrofod:

System Ansawdd AS9100 Rev D.

NADCAP Achrededig:

Trin gwres

Prosesu Cemegol

Ndt

Mil-specs:

Mil-A -83377

Mil-prf -6855

Cymeradwyaeth OEMs: Boeing D6, Airbus Nodau

Diogelwch Hedfan yr UE: Ffurflen EASA 1

10. Cymwysiadau a Thrin Diwydiannol

Ceisiadau Awyrofod:

Crwyn fuselage awyrennau

Llinyn ac asennau adenydd

Glanio Cydrannau Gêr

Strwythurau mowntio injan

Llwyfannau Trosglwyddo Rotorcraft

Tanciau tanwydd llongau gofod

Fframiau awyr taflegryn

Arwynebau rheoli hedfan

Protocol Trin Deunydd:

Amodau storio:

Tymheredd: 15-30 gradd

Lleithder:<45% RH

Ynysu oddi wrth ddeunyddiau cyrydol

Gofynion pentyrru:

Dunnage pren ar gyfnodau 300mm

Uchafswm uchder y pentwr: 800mm

Papur cydblethu amddiffynnol

Systemau Codi:

Codwyr pad gwactod

Taenwch Systemau Trawst

Gosodiadau trin nad ydynt yn magnetig

Rhagofalon trafnidiaeth:

Amddiffyniad VCI (Atalydd Cyrydiad Anwedd)

Pecynnau desiccant

Llociau gwrth -dywydd

Ôl-brosesu:

Glanhau Arwyneb ar unwaith

Amddiffyn cyrydiad dros dro

Cyfnod Heneiddio Rheoledig

Storio cyfyngedig amser cyn ei ddefnyddio
