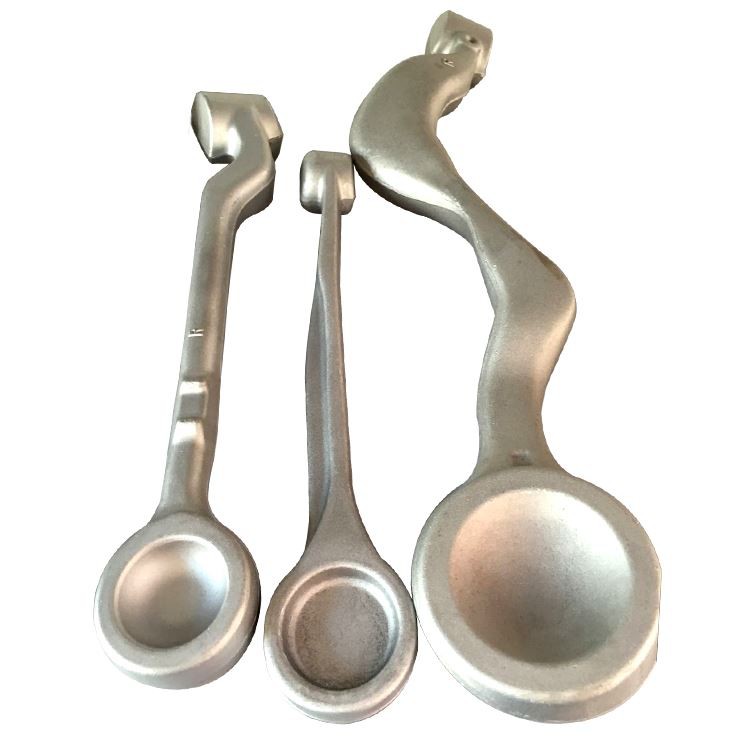

6061 o ffugiadau siâp arbennig alwminiwm

6061 aluminum alloy is a widely used heat-treatable aluminum-magnesium-silicon alloy (Al-Mg-Si series), known for its excellent overall performance. It offers a good balance of strength and toughness, coupled with outstanding corrosion resistance, excellent weldability, and good machinability. Special-shaped forgings refer to complex, non-symmetrically shaped maddau, a gyflawnwyd trwy ffugio marw neu gyfuniad o brosesau ffugio agored a gorffen . Y nod yw gwneud y mwyaf o fanteision y deunydd a chyflawni siâp geometrig bron-rhwyd, a thrwy hynny leihau peiriannu dilynol {.

Elfennau aloi cynradd:

Magnesiwm (mg): 0.8-1.2% (yn cryfhau gyda silicon, yn gwella cryfder a gwrthiant cyrydiad)

Silicon (SI): 0.4-0.8% (yn cryfhau gyda magnesiwm, yn gwella ymateb caledu oedran)

Copr (Cu): 0.15-0.40% (yn cynyddu cryfder)

Cromiwm (cr): 0.04-0.35% (yn atal ailrystallization, yn gwella caledwch)

Deunydd sylfaen:

Alwminiwm (AL): Cydbwysedd

Amhureddau rheoledig:

Haearn (Fe): 0.7% ar y mwyaf

Manganîs (MN): 0.15% ar y mwyaf

Sinc (Zn): 0.25% ar y mwyaf

Titaniwm (TI): 0.15% ar y mwyaf

Elfennau eraill: 0.05% ar y mwyaf yr un, cyfanswm o 0.15% ar y mwyaf

Proses weithgynhyrchu (ar gyfer ffugiadau siâp arbennig): Mae cynhyrchu ffugiadau siâp arbennig yn pwysleisio'n arbennig dyluniad marw manwl gywir, dadffurfiad aml-bas, a thriniaeth wres manwl i sicrhau cyfanrwydd llif grawn mewn siapiau cymhleth, strwythur mewnol unffurf, a phriodweddau mecanyddol terfynol sefydlog .

Paratoi a thorri deunydd crai:

Dewisir ingotau cast 6061 o ansawdd uchel neu fariau allwthiol mawr fel biledau ffugio . Rhaid i ddeunyddiau gael dadansoddiad cyfansoddiad cemegol caeth ac archwiliad ansawdd mewnol {.

Mae biledau yn cael eu cyfrif a'u torri'n fanwl

Gwres:

Mae biledau yn cael eu cynhesu'n unffurf mewn ffwrnais ffugio a reolir yn fanwl gywir i'r ystod tymheredd dadffurfiad plastig (yn nodweddiadol 400-500 gradd) . ar gyfer rhannau siâp arbennig, mae unffurfiaeth gwresogi yn hanfodol ar gyfer ffurfio dilynol, atal gorboethi lleol neu dan-gynhesu lleol}}

Ffugio aml-bas (ffugio marw yn bennaf, neu ei gyfuno â ffugio marw agored):

Cyn-ffugio: Defnyddir cyfres o farwolaethau a ffurfiwyd ymlaen llaw i ddadffurfio'r biled yn raddol i siâp garw yn agos at y geometreg derfynol, gan arwain y llif metel . Gall hyn gynnwys cynhyrfu, tynnu allan, plygu, ac ati {.

Gorffen ffugio: Cymhwysir un neu fwy o streiciau/pwysau yn y marw terfynol i lenwi'r ceudod marw yn llwyr, gan ffurfio'r geometreg siâp arbennig terfynol . Rhaid i ddyluniad marw ystyried llif metel yn llawn i sicrhau dim plygiadau, llenwad anghyflawn, neu ddiffygion eraill . yn gofyn am rannau cymhleth neu rannau arbennig, bod angen eu siapio.

Ffugio-marw caeedig: A ddefnyddir yn gyffredin ar gyfer rhannau siâp arbennig, mae'n rheoli llif metel yn union o fewn ceudod marw caeedig i gyflawni cywirdeb uchel a strwythurau mewnol cymhleth .

Trimio a dyrnu (os oes angen):

Ar ôl ffugio, mae fflach o amgylch cyrion yr ffugio yn cael ei dynnu gan ddefnyddio marw neu offer arbenigol . ar gyfer rhannau siâp arbennig gyda cheudodau neu dyllau mewnol, efallai y bydd angen gweithrediadau dyrnu hefyd .

Triniaeth Gwres:

Triniaeth Gwres Datrysiad: Mae'r ffugio yn cael ei gynhesu i oddeutu 530-545 gradd a'i ddal am ddigon o amser i hydoddi elfennau aloi yn llawn . ar gyfer rhannau siâp arbennig cymhleth, rhaid i'r unffurfiaeth tymheredd a'r amser dal yn ystod triniaeth hydoddiant gael ei reoli'n union er mwyn osgoi toddiant gorboethi neu annigonol lleol .

Diddymu: Oeri cyflym o'r tymheredd datrys, yn nodweddiadol trwy quenching dŵr . ar gyfer rhannau siâp arbennig, mae unffurfiaeth quench yn arbennig o bwysig i leihau straen gweddilliol ac atal ystumio .

Triniaeth heneiddio (tymer t6): Triniaeth heneiddio artiffisial safonol (yn nodweddiadol ar radd 160-180 ar gyfer 8-18 awr) i sicrhau dyodiad unffurf o gryfhau cyfnodau, gan gyflawni'r cryfder uchaf .

Sythu a rhyddhad straen (os oes angen):

Ar gyfer rhai rhannau cymhleth, hawdd eu dadffurfio, efallai y bydd angen sythu mecanyddol ar ôl diffodd i gywiro dimensiynau .

Ymestyn (T651) neu gywasgu (T652) Gellir lleddfu straen i leihau straen gweddilliol quenching yn sylweddol, lleihau ystumiad peiriannu, a gwella sefydlogrwydd dimensiwn .

Gorffen ac Arolygu:

Deburring, saethu peening (yn gwella perfformiad blinder), archwiliad ansawdd wyneb .

Yn olaf, mae profion nondestructive cynhwysfawr (e . g ., ultrasonic, treiddgar) a phrofion eiddo mecanyddol yn cael eu perfformio i sicrhau bod y cynnyrch yn cwrdd â manylebau .

6061 Mae ffugiadau siâp arbennig yn y dymer T6 yn arddangos priodweddau mecanyddol rhagorol, sy'n ddigonol i fodloni cryfder a gofynion caledwch amrywiol gydrannau strwythurol cymhleth .

Unffurfiaeth eiddo ac anisotropi:

Gall priodweddau mecanyddol maethiadau siâp arbennig amrywio ychydig yn dibynnu ar gyfeiriadedd cymharol cyfeiriad y prawf i gyfeiriad llif grawn, ond ar y cyfan, oherwydd effeithiau mireinio grawn a dwysedd ffugio, mae eu anisotropi yn llawer llai na phriodweddau castiau .

Ar gyfer siapiau cymhleth, gall y broses ffugio iawn a dyluniad marw alinio'r llif grawn mewn ardaloedd straen critigol â'r cyfeiriad llwyth, a thrwy hynny optimeiddio priodweddau lleol .

Mae microstrwythur 6061 o ffugiadau siâp arbennig yn allweddol i gyflawni cryfder a dibynadwyedd uchel mewn siapiau cymhleth .

Nodweddion microstrwythurol allweddol:

Strwythur grawn mireinio a thrwchus:

Mae'r broses ffugio yn torri i lawr ac yn mireinio grawn bras fel-cast, gan ffurfio grawn unffurf a thrwchus wedi'i ailrystaleiddio, gan ddileu diffygion castio (fel mandylledd, pocedi nwy) .

Mae maint grawn ar gyfartaledd fel arfer yn llawer llai nag mewn castiau, gan wella hydwythedd, caledwch a bywyd blinder y deunydd .

Llif grawn parhaus yn cydymffurfio'n fawr â siâp rhannol:

Dyma fantais graidd maddau siâp arbennig . wrth i'r metel lifo o fewn y ceudod marw, mae ei rawn yn hirgul ac yn ffurfio llinellau llif ffibrog parhaus ar hyd strwythurau allanol a mewnol cymhleth y rhan .

Mae'r aliniad llif grawn hwn â chyfeiriad straen sylfaenol y rhan o dan amodau gweithredu gwirioneddol yn trosglwyddo llwythi yn effeithiol, gan wella perfformiad blinder y rhan yn sylweddol, effeithio ar galedwch, a gwrthsefyll cracio cyrydiad straen mewn ardaloedd critigol (e {{0. g {., corneli, corneli, hwtian egge)

Dosbarthiad unffurf o gyfnodau cryfhau (gwaddodion):

Mae triniaeth heneiddio T6 yn hyrwyddo dyodiad gwasgaredig unffurf y cam cryfhau cynradd mg₂si o fewn y matrics alwminiwm . Mae'r gwaddodion mân hyn yn rhwystro symudiad dadleoli yn effeithiol, a thrwy hynny gynyddu cryfder a chaledwch .

Mae rheolaeth fanwl gywir ar y broses heneiddio yn sicrhau'r maint a'r dosbarthiad gorau posibl o waddodion wrth osgoi dyodiad ffin grawn parhaus niweidiol, gan gynnal ymwrthedd cyrydiad da .

Glendid metelegol uchel:

Mae'r broses ffugio i bob pwrpas yn cau diffygion microsgopig mewnol, gan wella dwysedd .

Rheolaeth lem ar elfennau amhuredd (e . g ., Fe) Mae cynnwys yn osgoi ffurfio cyfansoddion rhyngmetallig bras, brau, a thrwy hynny sicrhau caledwch y deunydd .

6061 Gall maethiadau siâp arbennig gyflawni siapio geometregau cymhleth bron-rhwyd, gan leihau peiriannu dilynol .

Gallu addasu:

Gellir dylunio a gweithgynhyrchu marw yn seiliedig ar fodelau 3D a ddarperir gan gwsmeriaid (ffeiliau CAD) a lluniadau peirianneg, gan alluogi cynhyrchu ffugio siâp arbennig wedi'i addasu'n fawr .

Gellir darparu ystod o wasanaethau o ffugio garw, ffugio gorffen, tocio, dyrnu, triniaeth gwres i beiriannu garw/gorffen .

Mae aloi 6061 yn cyflawni ei briodweddau mecanyddol yn bennaf trwy driniaeth wres .

Canllawiau dewis tymer:

T6 tymer: Y tymer a ddefnyddir amlaf ar gyfer 6061 o ffugiadau siâp arbennig, gan gynnig y cyfuniad gorau o gryfder a chaledwch, wrth gynnal caledwch da ac ymwrthedd cyrydiad .

T651/T652 TEMPERS: Ar gyfer siapiau cymhleth, dimensiynau cywir iawn, a pheiriannu manwl gywirdeb helaeth dilynol, argymhellir tymer T651 neu T652 i ddileu straen gweddilliol quenching yn effeithiol a lleihau ystumiad peiriannu .

Mae gan 6061 o ffugiadau siâp arbennig machinability da a weldadwyedd rhagorol .

Canllawiau saernïo:

Machinability: Mae gan 6061 machinability da, gan ganiatáu defnyddio offer a pharamedrau peiriannu alwm alwminiwm safonol . mewn peiriannu rhannau siâp arbennig cymhleth, dylid talu sylw i ddyluniad gosodiadau a gwacáu sglodion {.

Weldadwyedd: 6061 yw un o'r ychydig aloion alwminiwm cryfder uwch y gellir eu weldio ymasiad yn gonfensiynol . Er y gall cryfder leihau ar ôl weldio, gellir ei optimeiddio trwy ddewis gwifren llenwi priodol a phrosesau weldio (E {{. g {{}}, Lleol}, gwres lleol, gwres lleol, gwres lleol, Lleol}, Lleol}, Lleol}, Lleol}, Lleol}, Lleol}, Lleol}, Lleol

Straen gweddilliol: Mae gan quenched 6061 o faethiadau straen gweddilliol, yn enwedig ar gyfer rhannau siâp arbennig . llwybrau peiriannu rhesymegol a strategaethau offer (e . g ., torri cymesur, torri, torri haenog), a thorri haenu, a th651/t651/t651/t652

Mae aloi 6061 yn enwog am ei wrthwynebiad cyrydiad rhagorol, yn enwedig mewn amgylcheddau atmosfferig a morol .

Strategaethau amddiffyn cyrydiad:

Dewis aloi a thymer: 6061- T6 Mae tymer ei hun yn darparu ymwrthedd cyrydiad rhagorol, yn enwedig yn erbyn SCC a Cyrydiad Exfoliation .

Triniaeth Arwyneb:

Anodi: Y dull amddiffyn mwyaf cyffredin, gan ffurfio ffilm ocsid drwchus ar wyneb rhannau siâp arbennig, gwella cyrydiad a gwrthiant gwisgo, a gellir ei lliwio at ddibenion esthetig .

Haenau trosi cemegol: Gwasanaethu fel primers da ar gyfer paent neu gludyddion .

Systemau cotio: Gellir cymhwyso haenau perfformiad uchel mewn amgylcheddau arbennig o galed .

Rheoli Cyrydiad Galfanig: Mae rhannau siâp arbennig yn aml wedi'u cysylltu â metelau eraill; Rhaid cymryd mesurau ynysu, fel gasgedi nad ydynt yn ddargludol neu haenau inswleiddio, i atal cyrydiad galfanig .

Ystyriaethau dylunio:

Cymhareb cryfder-i-bwysau: 6061 yn cynnig cymhareb cryfder-i-bwysau da, sy'n addas ar gyfer strwythurau sydd angen pwysau ysgafn ond nid i radd eithafol .

Rhwyddineb saernïo: Machinability da a weldadwyedd Lleihau cymhlethdod gweithgynhyrchu a chost . Gall ffugiadau siâp arbennig, trwy ddyluniad optimized, leihau lwfans peiriannu yn sylweddol .

Gwrthiant cyrydiad: Mae ymwrthedd cyrydiad rhagorol yn ei gwneud yn addas ar gyfer amrywiol amgylcheddau awyr agored a chyrydol .

Cost-effeithiolrwydd: Mae gan 6061 well cost-effeithiolrwydd o'i gymharu ag aloion cryfder uwch .

Tymheredd Gweithredol: Fel pob alo alwminiwm, nid yw 6061 yn gwrthsefyll tymheredd uchel; Mae'r tymheredd gweithredu a argymhellir yn is na 150 gradd .

Mae Rheoli Ansawdd ar gyfer 6061 o ffugiadau siâp arbennig alwminiwm yn agwedd hanfodol gan sicrhau eu perfformiad a'u dibynadwyedd, gan roi sylw arbennig i ansawdd mewnol a chywirdeb dimensiwn siapiau cymhleth .

Gweithdrefnau profi safonol:

Ardystiad Deunydd Crai: Dadansoddiad cyfansoddiad cemegol i sicrhau cydymffurfiad ag AMS, ASTM, ac ati ., ac olrhain .

Rheoli Proses Ffugio: Monitro tymheredd gwresogi, cyflwr marw, pasiadau dadffurfiad, a phwysau i sicrhau bod llinellau llif metel yn ffurfio i'r cyfeiriad a ddyluniwyd, yn rhydd o blygiadau, craciau, neu ddiffygion eraill .

Monitro Proses Trin Gwres: Unffurfiaeth Tymheredd Ffwrnais (fesul AMS 2750E Dosbarth 2), quenching toddiant, cromliniau heneiddio, ac ati .

Dadansoddiad Cyfansoddiad Cemegol: Gwirio elfennau aloi a chynnwys amhuredd .

Profi Eiddo Mecanyddol:

Profi tynnol: Samplau a gymerwyd o leoliadau a chyfeiriadau cynrychioliadol (hydredol, traws) i brofi UTS, Ys, el . ar gyfer rhannau siâp arbennig, rhaid i leoliadau samplu ystyried cyfeiriad llif grawn .

Profi Caledwch: Mesuriadau aml-bwynt i asesu unffurfiaeth .

Profi Effaith: Prawf Effaith V-Notch Charpy os oes angen .

Profi Nondestructive (NDT):

Profi Ultrasonic: Archwiliad cyfeintiol o ardaloedd critigol a rhannau trwchus o'r ffugio i ganfod diffygion mewnol .

Profion treiddgar: Archwiliad arwyneb 100% i ganfod diffygion torri wyneb .

Profi gronynnau magnetig/profion cyfredol eddy: Ar gyfer rhannau siâp arbennig gyda gofynion dargludedd magnetig neu drydanol .

Dadansoddiad microstrwythurol:

Archwiliad metelaidd i werthuso maint grawn, parhad llif grawn, graddfa ailrystallization, dosbarthiad gwaddod, mathau o ddiffygion, ac ati .

Archwiliad dimensiwn ac ansawdd arwyneb:

Mesur dimensiwn 3D manwl gywir gan ddefnyddio offer datblygedig fel peiriannau mesur cydlynu (CMM) neu sganwyr laser, gan sicrhau cywirdeb dimensiwn a goddefiannau geometrig siapiau cymhleth .

Mesur garwedd arwyneb .

Safonau ac ardystiadau:

Yn cydymffurfio ag ASTM B247 (maddau aloi alwminiwm), AMS 4117 (6061- T6 forgings), ISO, EN, GB/T, a safonau diwydiant eraill .

Ardystiad System Rheoli Ansawdd: ISO 9001.

EN 10204 Math 3 . 1 Gellir darparu adroddiadau prawf deunydd, a gellir trefnu ardystiad annibynnol trydydd parti ar gais y cwsmer.

6061 Defnyddir ffugiadau siâp arbennig alwminiwm yn helaeth mewn amrywiol sectorau diwydiannol oherwydd eu cryfder, dibynadwyedd, pwysau ysgafn, a'u gallu ar gyfer gweithgynhyrchu siapiau cymhleth .

Ardaloedd Cais Sylfaenol:

Awyrofod: Cydrannau strwythurol awyrennau (E . g ., cromfachau, cysylltwyr, atodiadau fflap), cydrannau injan, gwasanaethau gêr glanio, sy'n gofyn am gryfder uchel, ysgafn, a rhannau siâp cymhleth dibynadwy iawn {{{4}

Diwydiant Modurol: Cydrannau system atal (E . g ., llywio migwrn, rheoli breichiau), mowntiau injan, cysylltwyr strwythurol, cydrannau olwyn, cydrannau brêc, ar gyfer lleihau pwysau a gwella perfformiad .

Transit Rail: Cysylltwyr corff trên, cydrannau bogie, cromfachau sy'n dwyn llwyth, ac ati .

Offer mecanyddol: Casinau pwmp a falf mawr, blociau integredig system hydrolig, cymalau robot, flanges llong pwysedd uchel, dolenni offer, ac ati .

Offer Meddygol: Cynhaliaeth strwythurol, rhannau cysylltu, ac ati ., sy'n gofyn am gywirdeb dimensiwn uchel ac ansawdd arwyneb .

Amddiffyn a milwrol: Cydrannau strwythurol arfau, cydrannau canllaw, ac ati .

Manteision dylunio:

Cryfder uchel a dibynadwyedd uchel: Mae'r broses ffugio yn arwain at ddeunydd mewnol trwchus, grawn wedi'i fireinio, a llif grawn parhaus, gan wella bywyd blinder yn sylweddol, effeithio ar galedwch, a gwrthiant cracio cyrydiad straen rhannau siâp arbennig .

Dyluniad ysgafn: Yn cyflawni'r cydbwysedd gorau posibl o gryfder a phwysau, sy'n hanfodol ar gyfer cymwysiadau sy'n sensitif i bwysau .

Siapio bron-rhwyd: Gall ffugio marw gynhyrchu rhannau cymhleth yn agos at y dimensiynau a siâp terfynol, gan leihau peiriannu a gwastraff materol dilynol yn sylweddol, gan ostwng costau gweithgynhyrchu ac amseroedd arwain .

Gwrthiant cyrydiad rhagorol: Addas i'w ddefnyddio yn y tymor hir mewn amgylcheddau cyrydol awyr agored, llaith neu rai .

Machinability a weldadwyedd da: Hwyluso peiriannu dilynol, triniaeth arwyneb, a chynulliad .

Cyfyngiadau dylunio:

Cost marw: Ar gyfer rhannau siâp arbennig cymhleth, mae costau dylunio marw a gweithgynhyrchu yn uchel, gan ei gwneud yn addas ar gyfer cynhyrchu màs i amorteiddio costau .

Cyfyngiadau maint: Mae dimensiynau ffugio yn gyfyngedig gan offer ffugio; Efallai y bydd rhannau siâp arbennig cymhleth mawr iawn yn anodd eu ffugio mewn un darn .

Perfformiad tymheredd uchel: Cyfyngiad cyffredin ar aloion alwminiwm; ddim yn addas ar gyfer amgylcheddau gweithredu tymor hir uwchlaw 150 gradd .

Ystyriaethau economaidd a chynaliadwyedd:

Cyfanswm cost cylch bywyd: Er bod buddsoddiad marw cychwynnol yn uwch, gall perfformiad uwch a gostyngiadau o gostau peiriannu dilynol arwain at well cyfanswm cost cylch bywyd .

Effeithlonrwydd defnyddio deunydd: Mae prosesau siapio bron-rhwyd yn gwella defnydd deunydd yn effeithiol ac yn lleihau gwastraff .

Cyfeillgarwch amgylcheddol: Mae aloion alwminiwm yn ailgylchadwy iawn, gan alinio ag egwyddorion gweithgynhyrchu gwyrdd ac economi gylchol .
