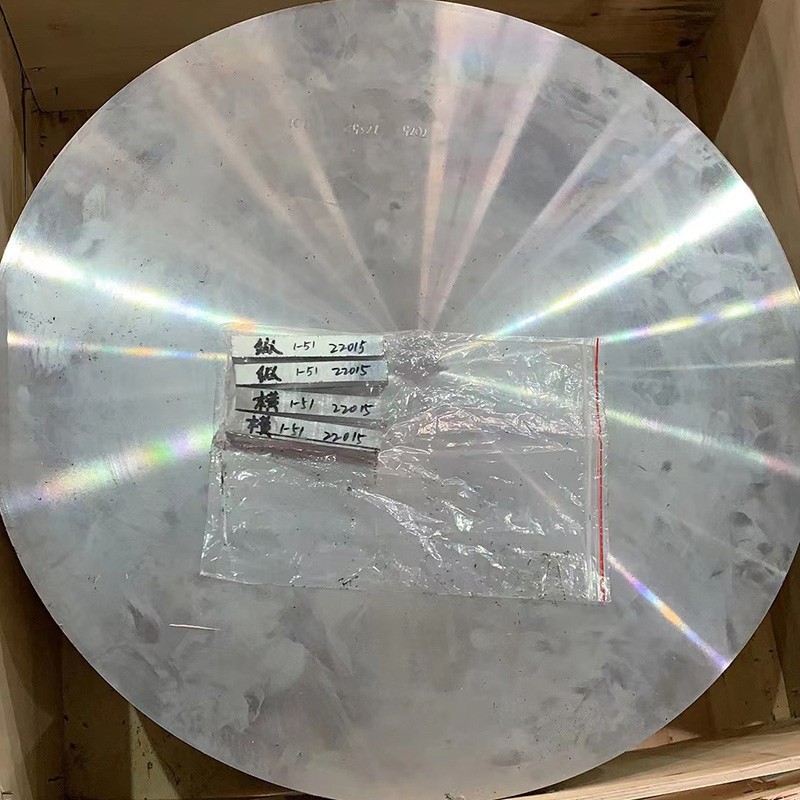

7075 Disg ffug aloi alwminiwm

7075 Mae cacen ffugio alwminiwm yn chwarae rhan bwysig mewn amrywiol feysydd megis awyrofod, gweithgynhyrchu modurol, a phrosesu llwydni oherwydd ei nodweddion rhagorol o gryfder uchel, caledwch uchel, caledwch da, ac ymwrthedd cyrydiad .

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

7075 Mae disgiau ffug aloi alwminiwm yn cynrychioli pinacl cydrannau alwminiwm gradd awyrofod, gan gynnig cryfder eithriadol, ymwrthedd blinder, a dosbarthiad straen ar gyfer cylchdroi beirniadol a chymwysiadau strwythurol:

Elfennau aloi cynradd:

Sinc (Zn): 5.1-6.1% (prif elfen cryfhau)

Magnesiwm (mg): 2.1-2.9% (yn gwella caledu dyodiad)

Copr (Cu): 1.2-2.0% (yn gwella cryfder a gwrthiant straen)

Cromiwm (cr): 0.18-0.28% (gwrthiant cyrydiad a rheoli strwythur grawn)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 87.1% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.50% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.40% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.30% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.20% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i 0.05% yr un, yn llai na neu'n hafal i gyfanswm o 0.15%

Proses ffugio premiwm:

Paratoi toddi:

Alwminiwm purdeb uchel cynradd (lleiafswm o 99.7%)

Ychwanegiadau elfen aloi manwl gywir gyda goddefgarwch ± 0.1%

Hidlo uwch trwy hidlwyr ewyn cerameg (30-40 ppi)

Triniaeth degassing snif (hydrogen <0.10 ml/100g)

Mireinio grawn gydag aloi meistr al-ti-b

Castio lled-barhaus uniongyrchol (DC)

Homogeneiddio:

460-480 gradd ar gyfer 24-36 awr

Rheoli tymheredd unffurf: ± 5 gradd

Cyfradd oeri Rheoledig: 15-25 gradd /awr

Diddymu rhyngmetallics bras

Dileu microsegregation

Paratoi biled:

Cyflyru Arwyneb (Scalping)

Archwiliad Ultrasonic (cyfeintiol 100%)

Cynhesu: 380-400 Gradd ar gyfer tymheredd unffurf

Dilyniant ffugio:

Preforming agored-marw: 380-410 gradd

Gorffen Gorffen Die Caeedig: 360-390 Gradd

Capasiti Gwasg Hydrolig: 2, 000-10, 000 tunnell

Cyflymder a phwysau hwrdd a reolir gan gyfrifiadur

Ffugio aml-gam ar gyfer y llif grawn gorau posibl

Cymhareb Gostyngiad Isafswm: 3: 1

Triniaeth Gwres Datrysiad:

Gradd 465-485 ar gyfer 1-4 awr (dibynnol ar drwch)

Unffurfiaeth tymheredd: ± 3 gradd

Trosglwyddo cyflym i gyfrwng quenching (<10 seconds)

Quenching:

Quenchant dŵr wedi'i wella â pholymer

Cynnwrf rheoledig ar gyfer oeri unffurf

Isafswm Cyfradd Oeri: 100 gradd /eiliad ar yr wyneb

Rhyddhad Straen:

Ymestyn Rheoledig (1-3% Anffurfiad plastig)

Fel arall, rhyddhad straen cywasgol

Heneiddio artiffisial (tymer T6/T73):

T6: 120 gradd am 24 awr

T73: heneiddio dau gam (107 gradd ar gyfer 6-8 awr, ac yna gradd 163-177 ar gyfer 24-30 awr)

Unffurfiaeth tymheredd: ± 3 gradd

Prosesu terfynol:

Peiriannu manwl i siâp bron-rhwyd

Triniaeth arwyneb

Profion nondestructive

Gwirio Dimensiwn

Olrhain proses lawn gyda monitro ansawdd cyfrifiadurol ar bob cam .

2. Priodweddau mecanyddol o 7075 o ddisgiau ffug

Eiddo	T6 tymer	Tymer t73	T7351 tymer	Dull Prawf
Cryfder tynnol yn y pen draw	570-595 mpa	505-545 mpa	510-550 mpa	ASTM E8
Cryfder cynnyrch (0.2%)	495-525 mpa	425-470 mpa	435-480 mpa	ASTM E8
Elongation	8-12%	10-14%	10-14%	ASTM E8
Caledwch	150-165 hb	140-155 hb	140-155 hb	ASTM E10
Toughness Toriad (K1C)	24-29 mpa√m	31-37 mpa√m	29-35 mpa√m	ASTM E399
Cryfder blinder (cylchoedd 10⁷)	160-190 mpa	145-170 mpa	150-175 mpa	ASTM E466
Cryfder Crear	330-350 mpa	290-315 mpa	295-325 mpa	ASTM B769
Cryfder cynnyrch cywasgol	520-550 mpa	455-495 mpa	465-505 mpa	ASTM E9
Modwlws o hydwythedd	71.7 GPA	71.7 GPA	71.7 GPA	ASTM E111

Dosbarthiad Eiddo:

Rheiddiol vs . tangential:<5% variation in strength properties

Amrywiad Arwyneb i Ganolfan:<8% for discs up to 150mm thickness

Isafswm eiddo wedi'u gwarantu ym mhob cyfeiriadedd beirniadol

Isotropi uwchraddol o'i gymharu â phlât wedi'i rolio neu far allwthiol

Stress corrosion cracking resistance (T73): >Straen trothwy 200 mpa

3. Nodweddion microstrwythurol

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Grawn wedi'i ailrystaleiddio mân, wedi'i gyfiawnhau

Maint grawn astm 6-8 (45-22 μm)

Dosbarthiad grawn unffurf ar draws yr adran

Patrwm llif grawn rheoledig yn dilyn ffugio cyfuchliniau

Dosbarthiad gwaddodi:

Mgzn₂ (η/η ') cryfhau gwaddodion: 5-15 nm

Mae Cumgal₂ (S-gyfnod) yn gwaddodi: wedi'i ddosbarthu'n unffurf

Al₇cu₂fe intermetallics: maint a dosbarthiad rheoledig

Gwasgariadau Al₁₂mg₂cr: 50-200 nm ar gyfer rheoli ailrystallization

Datblygu Gwead:

Gwead cytbwys gyda chyfeiriadedd lleiaf posibl

Gwead ffibr a achosir gan ffugio wedi'i optimeiddio ar gyfer priodweddau isotropig

Gwead ffibr arbennig wedi'i deilwra ar gyfer ymwrthedd blinder uchel

Nodweddion Arbennig:

Parthau lleiaf di-waddod (PFZs) ar ffiniau grawn

Dosbarthiad rheoledig rhyngmetallics bras

Dosbarthiad gwasgaru mân ar gyfer rheoli ailrystallization

Dosbarthiad cymeriad ffin grawn wedi'i optimeiddio

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch manwl	Goddefgarwch Masnachol	Dull Prawf
Diamedrau	50-1500 mm	± 0.5mm hyd at 150mm	± 1.0mm hyd at 150mm	CMM
		± 0.3% yn uwch na 150mm	± 0.6% yn uwch na 150mm
Thrwch	15-300 mm	± 0.5mm hyd at 50mm	± 1.0mm hyd at 50mm	Micromedr
		± 1.0% yn uwch na 50mm	± 1.5% yn uwch na 50mm
Gwastadrwydd	N/A	0.5mm/m	1.0mm/m	Mesurydd deialu
Garwedd arwyneb	N/A	3.2 μm ra max	6.3 μm ra max	Proffilomedrau
Gyfochrogrwydd	N/A	0.5mm	1.0mm	CMM
Ganolbwyntiau	N/A	0.5mm	1.0mm	CMM
Diamedr cylch bollt	Fel y nodwyd	± 0.2mm	± 0.5mm	CMM

Ffurflenni safonol ar gael:

Diamedrau: 50mm i 1500mm

Trwch: 15mm i 300mm

Amrywiadau proffil: gwastad, camu, contoured

Amodau arwyneb: fel-ffug, wedi'i beiriannu, wedi'i drin â gwres

Galluoedd siâp ger Net ar gyfer peiriannu llai

Maddau arfer gyda nodweddion annatod (penaethiaid, lugiau, ac ati .)

5. Dynodiadau tymer ac opsiynau triniaeth gwres

Nghod	Disgrifiad o'r Broses	Ceisiadau gorau posibl	Nodweddion Allweddol
T6	Toddiant wedi'i drin â gwres ac yn artiffisial	Ceisiadau cryfder uchel	Cryfder a chaledwch mwyaf
T651	T 6 + straen wedi'i leddfu trwy ymestyn	Cydrannau strwythurol beirniadol	Gwell dosbarthiad straen
T73	Toddiant gwres wedi'i drin a'i orbwyso	Straen cymwysiadau beirniadol cyrydiad	Gwrthiant SCC uwchraddol gyda llai o gryfder
T7351	T 73 + straen wedi'i leddfu trwy ymestyn	Cydrannau awyrofod beirniadol	Cydbwysedd rhagorol o eiddo
T76	Triniaeth orlawn wedi'i haddasu	Gofynion Eiddo Cytbwys	Cyfaddawd rhwng T6 a T73

Canllawiau dewis tymer:

T6/T651: y cryfder uchaf a gofynion ymwrthedd blinder

T73/T7351: Ceisiadau Beirniadol Corrosion Straen

T76: Eiddo Cytbwys ar gyfer Ceisiadau Awyrofod Cyffredinol

6. Nodweddion peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Sylwadau
Nhroed	Carbid, pcd	Vc =150-300 m/min, f =0.1-0.3 mm/rev	Offer miniog yn hanfodol
Melino wynebau	Carbid, pcd	Vc =200-400 m/min, fz =0.1-0.2 mm/dant	Onglau rhaca positif uchel
Drilio	Carbide, tialn wedi'i orchuddio	Vc =80-120 m/min, f =0.15-0.30 mm/rev	Driliau trwodd-colant yn well
Nhapiau	HSS-E-PM, TICN wedi'i orchuddio	Vc =15-25 m/min	Ffurfio tapiau ar gyfer edafedd critigol
Mireiniad	Carbid, pcd	Vc =60-90 m/min, f =0.2-0.4 mm/rev	H7 goddefgarwch cyraeddadwy
Ddiflas	Carbid, pcd	Vc =200-300 m/min, f =0.1-0.3 mm/rev	Bariau diflas cytbwys ar gyfer rheoli dirgryniad

Canllawiau saernïo:

Sgôr Machinability: 70% (1100 alwminiwm=100%)

Gorffeniad Arwyneb: Da (ra 0.8-3.2 μm Cyflawnadwy)

Ffurfio Sglodion: Sglodion byr i ganolig gydag offer cywir

Oerydd: Emwlsiwn sy'n hydoddi mewn dŵr (8-10% Crynodiad)

Gwisg Offer: Cymedrol gyda pharamedrau cywir

Grymoedd Torri: Yn uwch nag aloion alwminiwm eraill

Cyfradd Tynnu Deunydd: Hyd at 2000 cm³/min yn bosibl gyda setiau cadarn

Rheoli Straen Gweddilliol: Beirniadol ar gyfer Cydrannau Awyrofod

Peiriannu wal denau: Ymagwedd ofalus o leihau ystumio

Cynhyrchu Gwres: Monitorwch i osgoi gorboethi lleol

7. Systemau Gwrthiant a Diogelu Cyrydiad

Math o Amgylchedd	Sgôr gwrthsefyll	Dull Amddiffyn	Perfformiad disgwyliedig
Awyrgylch diwydiannol	Nheg	Anodizing + paent	3-5 mlynedd gyda chynnal a chadw
Amgylchedd morol	Druanaf	Anodizing + cromad + paent	2-3 mlynedd gyda chynnal a chadw
Lleithder uchel	Nheg	Anodizing math II	1-2 mlynedd heb amddiffyniad ychwanegol
Cyrydiad straen	Gwael yn T6, da yn T73	Dewis tymer iawn	Cais penodol
Exfoliation	Gwael yn T6, da yn T73	Dewis tymer briodol + amddiffyniad	Yn hanfodol ar gyfer cymwysiadau morol
Cyrydiad Galfanig	Gwael gyda duroedd carbon	Ynysu neu amddiffyn aberthol	Angen dyluniad gofalus

Opsiynau amddiffyn wyneb:

Anodizing:

Math I (cromig): 2-8 μm (gradd awyrofod)

Math II (sylffwrig): 10-25 μm (pwrpas cyffredinol)

Math III (caled): 25-75 μm (Gwisgwch Gwrthiant)

Opsiynau Selio: Dŵr Poeth, Dichromate, Asetad Nickel

Haenau trosi:

Cromad y mil-dtl -5541 dosbarth 1a

Dewisiadau amgen nad ydynt yn gromiwm ar gyfer cydymffurfio amgylcheddol

Systemau Peintio:

Primer epocsi + topcoat polywrethan

Systemau cymwys awyrofod fesul manylebau OEM

Amddiffyniad Uwch:

Pretreatments sol-gel

Ocsidiad electrolytig plasma

Dyddodiad Anwedd Ion (IVD) Gorchudd Alwminiwm

8. Priodweddau Ffisegol ar gyfer Dylunio Peirianneg

Eiddo	Gwerthfawrogom	Ystyriaeth ddylunio
Ddwysedd	2.81 g/cm³	Cyfrifiad pwysau ar gyfer cydrannau cylchdroi
Ystod doddi	477-635 gradd	Cyfyngiadau triniaeth gwres
Dargludedd thermol	130-150 W/m·K	Dadansoddiad graddiant thermol
Dargludedd trydanol	33-40% IACS	Dyluniad Cymwysiadau Trydanol
Gwres penodol	860 j/kg · k	Cyfrifiadau màs thermol
Ehangu Thermol (CTE)	23.4 ×10⁻⁶/K	Dadansoddiad straen thermol
Modwlws Young	71.7 GPA	Cyfrifiadau gwyro a stiffrwydd
Cymhareb Poisson	0.33	Paramedr dadansoddi strwythurol
Capasiti tampio	Frefer	Dadansoddiad Dirgryniad ar gyfer Cydrannau Cylchdroi

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -60 gradd i +120 gradd

Cadw Eiddo: Ardderchog o dan 100 gradd, diraddiad graddol uchod

Ymlacio straen: lleiafswm o dan 100 gradd

Bywyd Blinder: Superior oherwydd microstrwythur ffug

Sensitifrwydd Notch: Cymedrol (wedi'i wella yn nhymer T73)

Perfformiad cryogenig: cadw cryfder da ar dymheredd isel

Gofynion Profi Troelli: Yn nodweddiadol 115-120% o'r cyflymder dylunio uchaf

9. Sicrwydd a Phrofi Ansawdd

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Dadansoddiad fflwroleuedd pelydr-X

Gwirio pob prif elfen ac amhureddau

Profi Mecanyddol:

Profion tynnol (cyfarwyddiadau rheiddiol, tangential ac echelinol)

Profi Caledwch (Brinell, Lleoliad Lluosog)

Profi Effaith (pan fo angen)

Profi blinder (ar gyfer cymwysiadau beirniadol)

Profi Nondestructive:

Archwiliad Ultrasonic (cyfeintiol 100%)

Archwiliad treiddgar (arwyneb 100%)

Profi Cyfredol Eddy (Arwyneb a ger yr wyneb)

Profion radiograffig (pan fo angen)

Dadansoddiad Microstrwythurol:

Penderfyniad Maint Grawn

Gwerthuso gronynnau rhyngmetallig

Dosbarthiad gwaddodi

Gwirio patrwm llif ffibr

Arolygiad Dimensiwn:

Gwirio CMM (Cydlynu Peiriant Mesur)

Dimensiwn Geometrig a Goddef (GD&T)

Mesuriadau rhedeg allan a gwastadrwydd

Gwirio proffil ar gyfer disgiau contoured

Ardystiadau safonol:

Adroddiad Prawf Deunydd (en 10204 3.1)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Ardystiad Triniaeth Gwres

Ardystiad Profi Nondestructive

Olrheiniadwy i Safonau Awyrofod (AMS, ASTM, ac ati .)

10. Cymwysiadau ac ystyriaethau dylunio

Ceisiadau Cynradd:

Cydrannau Awyrofod:

Cydrannau offer glanio awyrennau

Disgiau tyrbin aero-injan a disgiau ffan

Ffitiadau a cromfachau strwythurol

Fframiau strwythurol awyrennau a ffitiadau spar

Ceisiadau Amddiffyn:

Cydrannau Taflegrau

Elfennau strwythurol beirniadol ar gyfer systemau arfau

Cydrannau trosglwyddo cerbydau arfog

Rhannau straen uchel ar gyfer offer tactegol

Modurol perfformiad uchel:

Hybiau olwyn rasio a chydrannau gyriant

Cydrannau System Atal Beirniadol

Hetiau disg brêc

Seiliau clymwyr gradd awyrofod

Offer Diwydiannol:

Cyplyddion straen uchel ar gyfer peiriannau trwm

Impellers cywasgydd

Rhannau pwysedd uchel ar gyfer pympiau a falfiau

Profi gosodiadau offer

Manteision dylunio:

Cymhareb cryfder-i-bwysau eithriadol

Bywyd Blinder Superior a Goddefgarwch Niwed

Llif grawn wedi'i optimeiddio a microstrwythur o'r broses ffugio

Dibynadwyedd a chysondeb uchel

Machinability da

Sefydlogrwydd dimensiwn rhagorol

Perfformiad dibynadwy mewn cymwysiadau straen uchel

Cronfa ddata deunydd helaeth ar gyfer dylunio peirianneg

Yn addasadwy i ofynion penodol

Cyfyngiadau dylunio:

Cost gymharol uwch

Ymwrthedd cyrydiad cymharol dlotach yn nhymer T6

Ddim yn addas ar gyfer cymwysiadau weldio

Sensitifrwydd uwch i riciau a diffygion arwyneb

Ffurfioldeb cyfyngedig

Heb ei argymell i'w ddefnyddio'n hir uwch na 120 gradd

Angen offer ffugio a thrin gwres arbenigol

Amseroedd arwain gweithgynhyrchu hirach

Tagiau poblogaidd: 7075 Disg ffug aloi alwminiwm, China 7075 Gwneuthurwyr disg ffug aloi alwminiwm, cyflenwyr, ffatri
