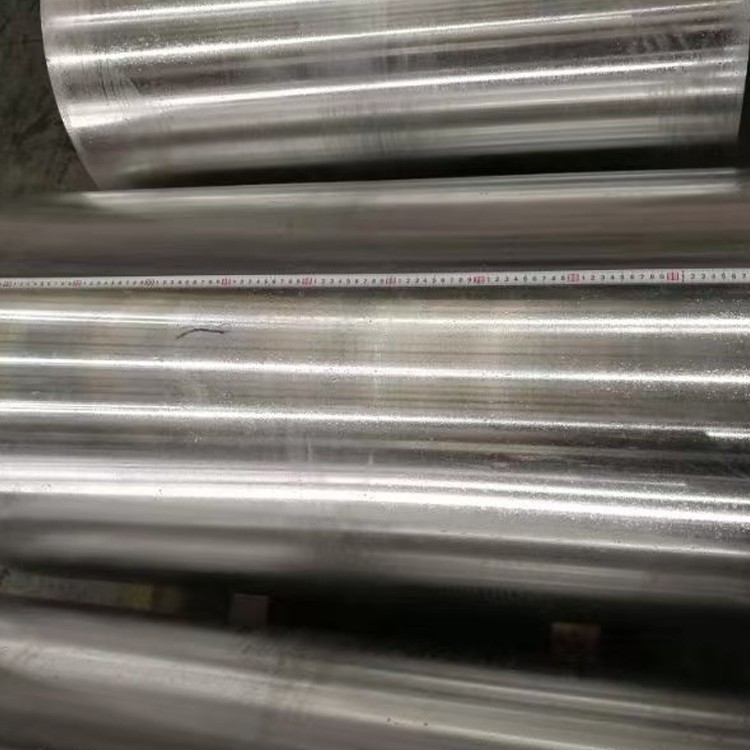

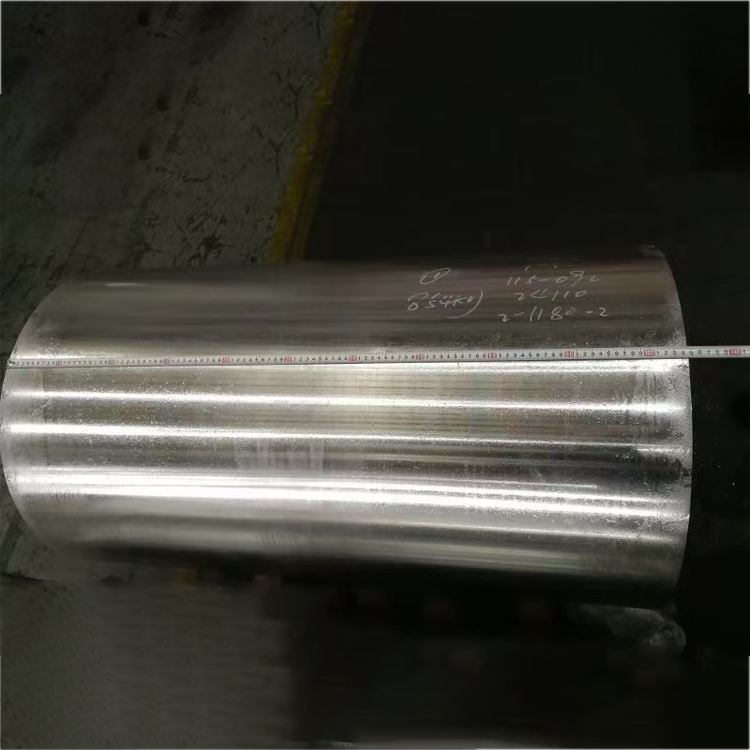

6061 bar aloi alwminiwm diamedr mawr

6061 Mae gwiail aloi alwminiwm diamedr mawr yn chwarae rhan bwysig mewn cynhyrchu diwydiannol ac wedi derbyn sylw a chydnabyddiaeth eang oherwydd eu cryfder ysgafn a chryfder uchel, ymwrthedd cyrydiad da, perfformiad prosesu rhagorol, sefydlogrwydd thermol da ac ymwrthedd blinder, amddiffyn yr amgylchedd a chynaliadwyedd, yn ogystal â chais amrywiol.}}

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

6061 Mae bar aloi alwminiwm diamedr mawr yn aloi amlbwrpas, alwminiwm-magnesiwm-silicon y gellir ei drin sy'n cynnig cryfder rhagorol, ymwrthedd cyrydiad da, weldadwyedd uwch, a machinability ar draws ystod eang o ddiamedrau, gan ei wneud yn ddelfrydol ar gyfer cymwysiadau strwythurol, mecanyddol, cludo, cludo, a chymwysiadau peirianneg gyffredinol:

Elfennau aloi cynradd:

Magnesiwm (mg): 0.8-1.2% (yn gwella cryfder)

Silicon (SI): 0.4-0.8% (ffurfiau mg₂si yn cryfhau'r cyfnod â magnesiwm)

Copr (Cu): 0.15-0.40% (yn gwella cryfder, yn lleihau ymwrthedd cyrydiad ychydig)

Cromiwm (cr): 0.04-0.35% (yn atal ailrystallization, yn gwella ymwrthedd cyrydiad straen)

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 95.8% (cydbwysedd)

Amhureddau rheoledig:

Haearn (Fe): llai na neu'n hafal i 0.70% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0.25% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.15% ar y mwyaf

Titaniwm (TI): llai na neu'n hafal i 0.15% ar y mwyaf

Elfennau eraill: llai na neu'n hafal i 0.05% yr un, yn llai na neu'n hafal i gyfanswm o 0.15%

Proses weithgynhyrchu premiwm:

Paratoi toddi:

Alwminiwm cynradd purdeb uchel (lleiafswm o 99.7%)

Ychwanegiadau elfen aloi manwl gywir gyda goddefgarwch ± 0.05%

Hidlo uwch trwy hidlwyr ewyn cerameg (30-40 ppi)

Triniaeth degassing snif (hydrogen <0.10 ml/100g)

Mireinio grawn gydag aloi meistr al-ti-b

Castio lled-barhaus-continuous uniongyrchol (DC)

Homogeneiddio:

550-580 gradd ar gyfer 6-12 awr

Rheoli tymheredd unffurf: ± 5 gradd

Cyfradd oeri Rheoledig: 15-25 gradd /awr

Diddymu rhyngmetallics bras, dileu microsegregation

Gweithio poeth (allwthio neu ffugio):

Pwysau allwthio mawr: Yn gallu cynhyrchu bariau hyd at ddiamedr 400mm

Neu ffugio: prosesu ingotau i mewn i fariau trwy ffugio rheiddiol neu ffugio marw caeedig

Tymheredd Anffurfiad: Gradd 450-500

Yn sicrhau dadffurfiad digonol a mireinio grawn ar gyfer yr ansawdd mewnol gorau posibl a llif grawn

Triniaeth Gwres Datrysiad:

Gradd 520-550 ar gyfer 1-4 awr (dibynnol diamedr)

Unffurfiaeth tymheredd: ± 3 gradd

Trosglwyddo cyflym i gyfrwng quenching (<10 seconds)

Diddymu:

Quench dŵr neu quench polymer

Cyfradd oeri dan reolaeth ar gyfer y caledwch gorau posibl

Rhyddhad Straen (ar gyfer tymer T651/T6511):

Ymestyn Rheoledig (1-3% Anffurfiad plastig) I leihau straen gweddilliol

Heneiddio Artiffisial (Tymer T6):

160-180 gradd ar gyfer 8-18 awr

Unffurfiaeth tymheredd: ± 3 gradd

Mae pob cam cynhyrchu yn destun rheoli ansawdd trwyadl a rheoli olrhain .

2. Priodweddau mecanyddol o 6061 bar alwminiwm diamedr mawr

Eiddo	O (anelwyd)	T4	T6	T651/T6511	Dull Prawf
Cryfder tynnol yn y pen draw	110-145 mpa	180-220 mpa	290-320 mpa	290-320 mpa	ASTM E8
Cryfder cynnyrch (0.2%)	40-60 mpa	90-120 mpa	240-270 mpa	240-270 mpa	ASTM E8
Elongation	16-25%	14-20%	8-15%	8-15%	ASTM E8
Caledwch	30-40 hb	60-75 hb	95-105 hb	95-105 hb	ASTM E10
Cryfder blinder (cylchoedd 5 × 10⁸)	70-90 mpa	90-110 mpa	95-110 mpa	95-110 mpa	ASTM E466
Cryfder Crear	70-90 mpa	110-130 mpa	190-210 mpa	190-210 mpa	ASTM B769
Modwlws o hydwythedd	68.9 GPA	68.9 GPA	68.9 GPA	68.9 GPA	ASTM E111

Dosbarthiad Eiddo:

Echelin vs . priodweddau rheiddiol:<5% variation in strength properties

Amrywiad eiddo mewnol ar draws bariau diamedr mawr: Yn nodweddiadol llai na 7% ar gyfer tymer T6/T651

Amrywiad craidd i galedwch wyneb:<5 HB

Straen Gweddilliol: Lefelau Straen Isel yn nhymer T651/T6511, gan leihau ystumio peiriannu

3. Nodweddion microstrwythurol

Nodweddion microstrwythurol allweddol:

Strwythur grawn:

Grawn hirgul gyda rhai grawn wedi'i ailrystaleiddio ar ôl gweithio'n boeth

Maint grawn astm 4-7 (90-32 μm)

Yn sicrhau strwythur grawn unffurf a mireinio o fewn bariau diamedr mawr trwy reoli prosesau llym

Dosbarthiad gwaddodi:

Cyfnod Cryfhau Mg₂si: Gwasgaredig Mân a Unffurf, gan ddarparu cryfhau cynradd

Alfesi Intermetallics: maint a dosbarthiad rheoledig

Gwasgariadau Cr₂si neu Al₁₂MG₂Cr: Yn atal twf grawn, yn gwella ymwrthedd cyrydiad straen

Datblygu Gwead:

Gwead ffibr a gyflwynwyd gan allwthio/ffugio

Mae cryfder gwead yn cael mân effaith ar briodweddau mecanyddol; Mae mireinio grawn a chaledu dyodiad yn drech

Nodweddion Arbennig:

Dosbarthiad unffurf o waddodion ar ffiniau grawn

Datrysiad solet supersaturated ar ôl triniaeth toddiant

Ffurfio cyfnodau dyodiad ar ôl triniaeth heneiddio

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch manwl	Goddefgarwch Masnachol	Dull Prawf
Diamedrau	{0} mm	± 0.5mm hyd at 200mm	± 1.0mm hyd at 200mm	Micromedr/caliper
		± 0.25% yn uwch na 200mm	± 0.5% yn uwch na 200mm
Horabalrwydd	N/A	50% o oddefgarwch diamedr	75% o oddefgarwch diamedr	Micromedr/caliper
Hyd	{0} mm	± 5mm	± 10mm	Mesur tâp
Sythrwydd	N/A	0.8mm/m	1.5mm/m	Straightedge/laser
Garwedd arwyneb	N/A	3.2 μm ra max	6.3 μm ra max	Proffilomedrau
Torri sgwâr diwedd	N/A	0.5 gradd ar y mwyaf	1.0 gradd ar y mwyaf	Hanfon

Ffurflenni safonol ar gael:

Bar crwn diamedr mawr: diamedrau 100mm i 600mm

Gwasanaeth torri-i-hyd arfer ar gael

Goddefiannau arbennig a gorffeniadau arwyneb (e . g ., plicio, daear, trodd manwl gywirdeb) ar gael ar gais

Ar gael mewn tymer fel-cythryblus ac oed, neu quenched-ennyn-oed (T651)

5. Dynodiadau tymer ac opsiynau triniaeth gwres

Nghod	Disgrifiad o'r Broses	Ceisiadau gorau posibl	Nodweddion Allweddol
O	Wedi'i anelio'n llawn, wedi'i feddalu	Ceisiadau sy'n gofyn am y ffurfioldeb mwyaf	Cryfder isaf, hydwythedd uchaf
T4	Toddiant wedi'i drin â gwres ac yn naturiol	Ffurfioldeb da gyda gofynion cryfder cymedrol	Cryfder cymedrol, ffurfioldeb da
T6	Toddiant wedi'i drin â gwres ac yn artiffisial	Cymwysiadau strwythurol cryfder uchel	Cryfder a chaledwch mwyaf
T651	T 6 + straen wedi'i leddfu trwy ymestyn	Cydrannau strwythurol beirniadol, straen gweddilliol isel	Sefydlogrwydd dimensiwn rhagorol, ystumio peiriannu isel
T6511	T 6 + darn bach + sythu	Straen gweddilliol isel ar gyfer siapiau afreolaidd	Yn debyg i T651, ond ar gyfer croestoriadau afreolaidd

Canllawiau dewis tymer:

O: ar gyfer gweithrediadau ffurfio oer cymhleth

T4: Ar gyfer cymwysiadau sy'n gofyn am ffurfio neu weldio wedi hynny, gyda thriniaeth wres terfynol

T6: Ar gyfer rhannau strwythurol a mecanyddol cyffredinol sy'n gofyn am gryfder uchel

T651/T6511: Ar gyfer bariau diamedr mawr sy'n gofyn am yr ystumiad peiriannu lleiaf posibl a sefydlogrwydd dimensiwn uchel

6. Nodweddion peiriannu a saernïo

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Sylwadau
Nhroed	Carbid, diemwnt	Vc =250-600 m/min, f =0.1-0.5 mm/rev	Mae peiriannu cyflym yn cynhyrchu gorffeniad arwyneb rhagorol
Drilio	Carbid, tun wedi'i orchuddio	Vc =80-200 m/min, f =0.15-0.40 mm/rev	Argymhellir driliau trwodd Colant, da ar gyfer tyllau dwfn
Melinau	Carbid, hss	Vc =200-800 m/min, fz =0.1-0.25 mm	Offer ongl rhaca positif uchel, dyfnder mawr o doriad, porthiant uchel
Nhapiau	HSS-E-PM, TICN wedi'i orchuddio	Vc =20-40 m/min	Ansawdd edau da, hawdd ei dapio
Mireiniad	Carbid, hss	Vc =80-150 m/min, f =0.2-0.6 mm/rev	Goddefgarwch H7/H8 Cyflawnadwy
Llif	Llafn wedi'i dipio carbid	Vc =1000-3000 m/min	Torri effeithlon, ymylon wedi'u torri'n llyfn

Canllawiau saernïo:

Sgôr Machinability: 80% (1100 alwminiwm=100%), gwell machinability yn T6 Temper

Ffurfio Sglodion: Yn hawdd ffurfio sglodion byr, cyrliog, gan hwyluso gwacáu sglodion

Oerydd: Hylif torri sy'n hydoddi mewn dŵr (5-10% Crynodiad)

Gwisg offer: Isel, gan arwain at oes offer hir

Weldability: Ardderchog gyda weldio TIG a MIG, lleiafswm o golli cryfder ar ôl weldio

Triniaeth Gwres: Gellir ei ddiffodd a'i heneiddio i wella cryfder

Anodizing: yn hawdd ei anodized ar gyfer arwynebau esthetig a gwrthsefyll cyrydiad

Brazing a Sodro: Posibl

Straen Gweddilliol: Mae tymer T651/T6511 yn lleihau straen gweddilliol yn sylweddol, gan leihau ystumiad peiriannu

7. Systemau Gwrthiant a Diogelu Cyrydiad

Math o Amgylchedd	Sgôr gwrthsefyll	Dull Amddiffyn	Perfformiad disgwyliedig
Awyrgylch diwydiannol	Da iawn	Arwyneb glân, anodizing dewisol	15-20+ mlynedd
Awyrgylch morol	Da	Anodizing + selio neu baentio	5-10+ mlynedd gyda chynnal a chadw
Trochi dŵr y môr	Nheg	Amddiffyn neu baentio cathodig	Yn ddibynnol ar ansawdd cotio
Lleithder uchel	Da iawn	Arwyneb glân, anodizing dewisol	10-15+ mlynedd
Cyrydiad straen	Da iawn	Perfformiad rhagorol yn T6 Temper	Tueddiad isel
Peeling	Da iawn	Amddiffyn Safonol	Gwrthiant da
Cyrydiad Galfanig	Da	Ynysu priodol	Dyluniad gofalus gyda metelau annhebyg

Opsiynau amddiffyn wyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm Trwch, ar gyfer amddiffyniad addurniadol a chyffredinol

Math III (caled): 25-75 μm Trwch, ar gyfer gwrthiant gwisgo ac amddiffyniad uwch

Lliwio a Selio: yn gwella estheteg a gwrthiant cyrydiad

Haenau trosi:

Haenau trosi cromad (MIL-DTL -5541): Adlyniad rhagorol ac amddiffyniad cyrydiad

Dewisiadau amgen heb gromiwm: cydymffurfio'n amgylcheddol

Systemau Peintio:

Primer epocsi + topcoat polywrethan: ar gyfer amgylcheddau garw

Gorchudd powdr: gwydnwch ac estheteg uchel

Eraill:

Electroplating, Gorchudd Gwactod, ac ati .

8. Priodweddau Ffisegol ar gyfer Dylunio Peirianneg

Eiddo	Gwerthfawrogom	Ystyriaeth ddylunio
Ddwysedd	2.70 g/cm³	Cyfrifo pwysau ac optimeiddio strwythurol
Ystod doddi	582-652 gradd	Ffenestr Triniaeth a Weldio Gwres
Dargludedd thermol	167 W/m·K	Afradu gwres a dyluniad trosglwyddo
Dargludedd trydanol	40-43% IACS	Dargludedd trydanol mewn cymwysiadau trydanol
Gwres penodol	897 J/kg · K	Cyfrifiadau màs thermol a chynhwysedd gwres
Ehangu Thermol (CTE)	23.6 ×10⁻⁶/K	Newidiadau dimensiwn oherwydd amrywiadau tymheredd
Modwlws Young	68.9 GPA	Cyfrifiadau gwyro a stiffrwydd
Cymhareb Poisson	0.33	Paramedr dadansoddi strwythurol
Capasiti tampio	Canolig-isel	Dirgryniad a rheoli sŵn

Ystyriaethau dylunio:

Ystod Tymheredd Gweithredol: -80 gradd i +150 gradd

Perfformiad tymheredd uchel: Cryfder yn dechrau gostwng uwchlaw 100 gradd

Perfformiad cryogenig: cynnydd bach mewn cryfder ar dymheredd isel, dim trawsnewidiad brau

Priodweddau Magnetig: Di-magnetig

Ailgylchadwyedd: Gellir ailgylchu 100% gyda gwerth sgrap uchel

Ffurfioldeb: da yn nhymer T4, wedi'i gyfyngu yn nhymer T6

Sefydlogrwydd Dimensiwn: Ardderchog yn nhymer T651/T6511, sy'n addas ar gyfer peiriannu manwl gywirdeb

Cymhareb cryfder-i-bwysau: manteisiol mewn cymwysiadau strwythurol

9. Sicrwydd a Phrofi Ansawdd

Gweithdrefnau profi safonol:

Cyfansoddiad cemegol:

Sbectrosgopeg allyriadau optegol

Dadansoddiad fflwroleuedd pelydr-X

Gwirio pob elfen fawr a chynnwys amhuredd

Profi Mecanyddol:

Profi tynnol (hydredol a thraws)

Profi Caledwch (Brinell, Lleoliad Lluosog)

Profion blinder (yn ôl yr angen)

Profi Nondestructive:

Archwiliad Ultrasonic (100% cyfeintiol, fesul ASTM B594/E2375)

Profion cerrynt eddy (diffygion arwyneb ac ar yr wyneb)

Archwiliad treiddgar (diffygion arwyneb)

Dadansoddiad Microstrwythurol:

Penderfyniad Maint Grawn

Gwaddodi a gwerthuso rhyngmetallig

Gwirio patrwm llif grawn (ar gyfer bariau ffug)

Arolygiad Dimensiwn:

Gwirio CMM (Cydlynu Peiriant Mesur)

Diamedr, hyd, sythrwydd, ofarweliad, ac ati .

Ardystiadau safonol:

Adroddiad Prawf Deunydd (en 10204 3.1 neu 3.2)

Ardystiad Dadansoddiad Cemegol

Ardystiad Eiddo Mecanyddol

Ardystiad Triniaeth Gwres

Ardystiad Profi Nondestructive

Cydymffurfio ag ASTM B221 (ar gyfer bar allwthiol), ASTM B211 (ar gyfer bar wedi'i rolio/gorffen oer), neu ASTM B247 (ar gyfer bar ffug) fel sy'n berthnasol

10. Cymwysiadau ac ystyriaethau dylunio

Ceisiadau Cynradd:

Cydrannau strwythurol:

Fframiau a chefnogaeth pensaernïol

Cydrannau pont

Strwythurau tryciau a morol

Seiliau peiriannau awtomeiddio

Rhannau mecanyddol:

Cyrff falf, cyrff pwmp

Gyrru siafftiau, gerau

Bolltau, cnau, caewyr

Jigiau a gosodiadau

Diwydiant Trafnidiaeth:

Rhannau modurol (siasi, ataliad)

Cydrannau ceir rheilffordd

Fframiau Beic

Cydrannau Hwylio a Chychod

Offer electroneg a manwl gywirdeb:

Rhannau offer lled -ddargludyddion

Gorchuddion cydran electronig

Cydrannau dyfeisiau meddygol

Cromfachau offer optegol

Hamdden a nwyddau defnyddwyr:

Riliau pysgota

Nwyddau Chwaraeon

Offer Ffotograffig

Manteision dylunio:

Perfformiad cyffredinol da: cryfder uchel, ymwrthedd cyrydiad, hawdd ei beiriannu, y gellir ei weldio

Cymhareb cryfder-i-bwysau da yn nhymer T6

Gwelliant cryfder sylweddol ar ôl diffodd a heneiddio

Ystumiad peiriannu isel yn nhymer T651/T6511

Hawdd i'w anodize a chymhwyso triniaethau arwyneb amrywiol

Nodweddion weldio rhagorol

Amlbwrpas iawn ar gyfer amrywiol ddiwydiannau

An-magnetig ar gyfer cymwysiadau penodol

Ailgylchadwyedd da

Cyfyngiadau dylunio:

Cryfder is o'i gymharu ag aloion cyfres 7xxx

Nid yw ymwrthedd cyrydiad mewn rhai amgylcheddau morol cystal ag aloion cyfres 5xxx

Ddim yn addas ar gyfer cymwysiadau sy'n gofyn am galedwch uwch-uchel ac ymwrthedd gwisgo

Perfformiad cryfder tymheredd uchel cyfyngedig (uwchlaw 150 gradd)

Nid yw gallu ffurfio oer cystal â aloion fel 5052

Gall cryfder yn yr ardal weldio leihau ychydig

Ystyriaethau Economaidd:

Perfformiad rhagorol am gost resymol, gan ei gwneud yn ddelfrydol ar gyfer llawer o geisiadau

Cadwyn gyflenwi eang a chynhwysedd cynhyrchu

Costau peiriannu cymharol isel

Mae ailgylchadwyedd da yn lleihau costau sgrap

Agweddau Cynaliadwyedd:

100% ailgylchadwy, defnyddio adnoddau uchel

Y defnydd o ynni is wrth gynhyrchu o'i gymharu â dur

Effaith amgylcheddol gymharol isel trwy gydol ei gylch bywyd

Mae bywyd gwasanaeth hir yn lleihau amlder amnewid

Yn cydymffurfio â ROHs a Safonau Cyrraedd, yn rhydd o sylweddau niweidiol

Canllawiau Dewis Deunydd:

Dewiswch 6061 pan fydd angen aloi pwrpas cyffredinol gyda chryfder uchel, weldadwyedd da, ac ymwrthedd cyrydiad

Dewiswch 5052 pan fydd angen y ffurfadwyedd uchaf a chryfder yn llai beirniadol

Ystyriwch aloion cyfres 2xxx neu 7xxx pan fo cryfder uwch o'r pwys mwyaf ac nid yw weldadwyedd yn brif bryder

Mae tymer T6 yn addas ar gyfer y mwyafrif o rannau strwythurol a mecanyddol

Mae tymer T651/T6511 yn addas ar gyfer rhannau sy'n gofyn am beiriannu manwl a straen gweddilliol isel

Tagiau poblogaidd: 6061 Bar Alloy Alwminiwm Diamedr Mawr, China 6061 Gwneuthurwyr bar aloi alwminiwm diamedr mawr, cyflenwyr, ffatri
