Mae aloi alwminiwm mawr yn marw

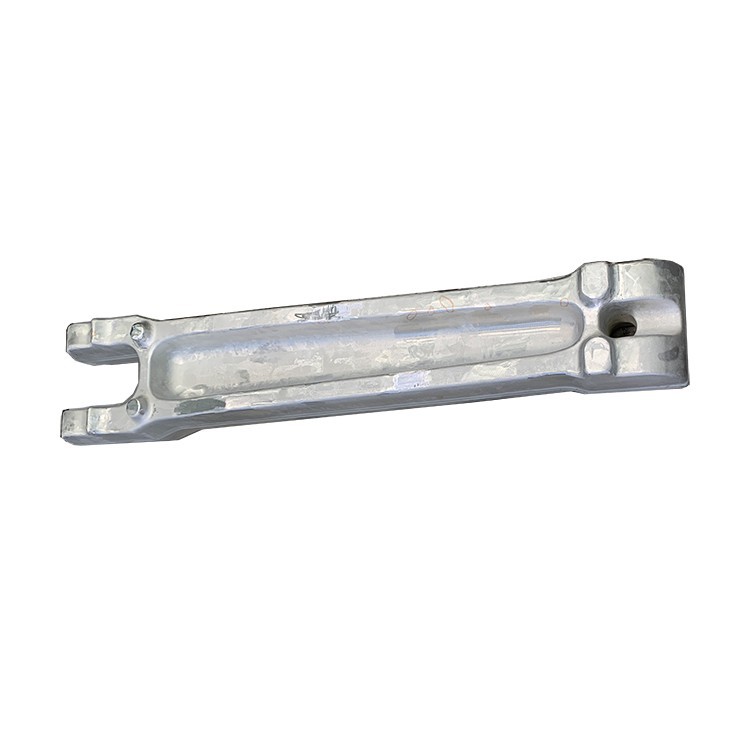

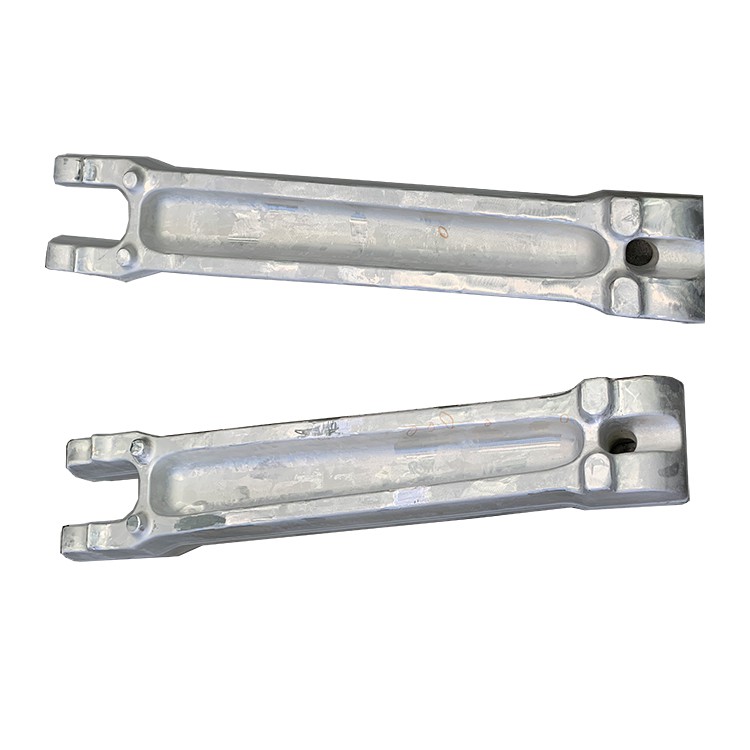

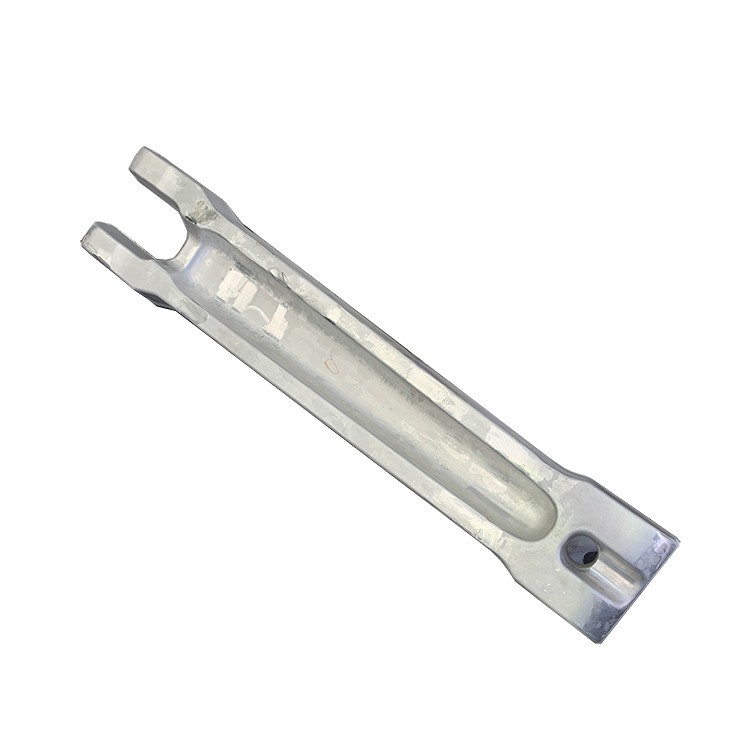

Mae maddau marw aloi alwminiwm mawr yn cynrychioli pinacl gweithgynhyrchu modern wrth gyflawni ysgafn, cryfder uchel, dibynadwyedd uchel, ac integreiddiad siâp geometrig cymhleth . trwy'r broses ffugio marw, mae biledau aloi alwminiwm yn cael eu dadffurfio'n blastig o dan y mecanwaith mawr, ffurfio mawr o dan y mecanwaith, yn ffurfio, Mae microstrwythurau . Mae'r ffugiadau hyn fel rheol yn meddu ar strwythurau mewnol trwchus, grawn mireinio, a llinellau llif grawn parhaus sy'n cydymffurfio'n uchel â siâp y rhan, nodweddion heb eu hail -gyd -fynd gan gastiau neu blatiau trwch Peiriannau Modurol, Morol, Adeiladu, Ynni, a Pheiriannau Cyffredinol, gan wasanaethu fel cydrannau craidd ar gyfer cyflawni perfformiad a dibynadwyedd ysgafn a dibynadwyedd strwythurol .

Prif Gyfres Alloy (enghreifftiau o raddau cyffredin):

Cyfres 2xxx (aloion Al-Cu): e . g ., 2014, 2024, 2017, 2618. wedi'i nodweddu gan gryfder uchel a chaledwch da; Mae rhai graddau fel 2618 yn perfformio'n rhagorol ar dymheredd uchel . a ddefnyddir yn bennaf ar gyfer cydrannau strwythurol awyrofod a rhannau injan .

Cyfres 6xxx (aloion al-mg-si): e . g ., 6061, 6082. wedi'i nodweddu gan wrthwynebiad cyrydiad rhagorol, weldadwyedd da, a chryfder canolig . a ddefnyddir yn helaeth mewn cludo, strwythurau pensaernïol, a pheiriannau cyffredinol {{5}

Cyfres 7xxx (aloion Al-Zn-MG-Cu): e . g {., 7075, 7050, 7049. a nodweddir gan gryfder uchel iawn, nhw yw'r gyfres gryfaf ymhlith aloion aluminiwm . a ddefnyddir yn bennaf ar gyfer cyd-reoli}}}} o'r radd flaenaf}

Deunydd sylfaen:

Alwminiwm (AL): Cydbwysedd

Amhureddau rheoledig:

Mae cynnwys amhuredd haearn (Fe), silicon (Si), ac ati ., yn cael ei reoli'n llym yn unol â gwahanol raddau aloi a gofynion cymhwysiad i sicrhau'r perfformiad a'r purdeb gorau posibl .

Proses weithgynhyrchu (proses gyffredinol ar gyfer maddau marw mawr): Mae'r broses gynhyrchu ar gyfer maddau marw aloi alwminiwm mawr yn hynod gymhleth a manwl gywir, sy'n cynnwys sawl cam beirniadol, pob un yn gofyn am reolaeth lem i sicrhau ansawdd a pherfformiad y cynnyrch terfynol .

Paratoi deunydd crai a ingotau maint mawr:

Dewisir ingotau maint mawr gradd aloi penodol o ansawdd uchel fel biledau ffugio . Mae angen technegau castio datblygedig ar gynhyrchu ingot (e {. g ., castio lled-gontinyddol) i sicrhau strwythur segeg uniform, absenoldeb, absenoldeb, absenoldeb qu Mae cymwysiadau, purdeb ingot ac unffurfiaeth microstrwythurol o'r pwys mwyaf .

Rhaid i ingots gael dadansoddiad cyfansoddiad cemegol cynhwysfawr ac archwiliad ultrasonig manwl uchel i sicrhau bod ansawdd metelegol yn cwrdd â'r safonau uchaf .

Cyn-ffugio aml-bas (cynhyrfu a darlunio):

Yn nodweddiadol mae ingotau mawr yn cael cyn-ffugio aml-bas, gan gynnwys cynhyrfu a darlunio, i chwalu grawn bras fel-cast, mireinio grawn, dileu mandylledd mewnol a gwahanu macrosgopig, ffurfio unffurf, strwythur graen mân a llinellau llif grawn parhaus . Perfformiad Deunydd a Chamddenoldeb Deunyddiol}} Mae Camddenoldeb yn Cam-DE

Perfformir cyn-ffugio ar weisg hydrolig neu olew tunellog mawr, gyda rheolaeth fanwl gywir ar dymheredd dadffurfiad, swm, a chyflymder .

Thorri:

Mae biledau yn cael eu torri'n union, E . g ., trwy lifio neu gneifio, yn ôl y dimensiynau a ffugiwyd ymlaen llaw a'r gofynion ffugio terfynol .

Ngwres:

Mae biledau mawr yn cael eu cynhesu'n unffurf ac yn araf mewn ffwrneisi ffugio mawr i sicrhau treiddiad gwres trylwyr . Mae gan wahanol raddau aloi alwminiwm ffenestri tymheredd ffugio penodol, sy'n gofyn am reolaeth lem ar dymheredd gwresogi ac amser dal amser i osgoi gorboethi neu doddi lleol, wrth sicrhau plastigrwydd metel {{}}}

Ffurfiant ffugio marw mawr:

Ar 10, {000- tunnell neu hyd yn oed ddegau o filoedd o dunelli o weisg hydrolig mawr neu forthwylion ffugio, rhoddir y biled wedi'i gynhesu mewn marw wedi'i ddylunio ymlaen llaw . Cyflawnir ffurf plastig trwy un neu fwy o streiciau manwl gywir/pwysau yn aml yn marw, mae dyluniad yn marw'n eithafol, yn marw'n eithafol, yn marw yn eithafol, (e . g ., dadansoddiad elfen gyfyngedig) i ragfynegi llif metel, meysydd tymheredd, a chaeau straen, optimeiddio strwythur marw a ffugio paramedrau proses i sicrhau llinellau llif metel yn dilyn cyfuchlin gymhleth y rhan a chyflawni siapio bron-net .

Ffugio cam a ffugio aml-geudod: Ar gyfer rhannau hynod gymhleth neu fawr iawn, gellir cynnal ffugio mewn sawl marw a chamau i ffurfio'r siâp terfynol yn raddol, gan sicrhau llenwad marw cywir ac ansawdd microstrwythurol .

Trimio a dyrnu:

Ar ôl ffugio, gall y fflach trwm o amgylch cyrion yr ffugio mawr gael ei dynnu . y gall ffugiadau gyda thyllau gael gweithrediadau dyrnu .

Triniaeth Gwres: Mae hwn yn gam hanfodol wrth bennu priodweddau mecanyddol terfynol maddau aloi alwminiwm . Mae'n cynnwys:

Triniaeth Gwres Datrysiad: Mae'r ffugio yn cael ei gynhesu i'r tymheredd datrys (yn amrywio yn ôl gradd aloi, yn nodweddiadol 450-550 gradd) ac yn cael ei ddal am ddigon o amser i ganiatáu i elfennau aloi hydoddi'n llawn i'r matrics alwminiwm .

Diddymu: Mae oeri cyflym o'r tymheredd datrys, yn nodweddiadol trwy ddiffodd dŵr (tymheredd yr ystafell neu ddŵr cynnes), i wneud y mwyaf o gadw'r toddiant solet supersaturated . ar gyfer ffugiadau mawr, mae unffurfiaeth quench a rheoli cyfradd oeri yn hanfodol i atal cracio a sicrhau perfformiad .

Triniaeth Heneiddio:

Heneiddio Naturiol (T4): Yn digwydd ar dymheredd yr ystafell, sy'n addas ar gyfer aloion â gofynion cryfder is .

Heneiddio Artiffisial (T6, T7x, ac ati .): Performed at precisely controlled temperatures for extended periods, causing strengthening phases to precipitate, thereby significantly increasing the alloy's strength and hardness. Different alloy grades and applications have different aging treatments (e.g., T6, T73, T74, T76) to balance strength, toughness, and stress corrosion gwrthiant .

Sythu a rhyddhad straen:

Ar ôl quenching, efallai y bydd gan ffugiadau straen gweddilliol ac ystumiad siâp . fel rheol mae angen sythu mecanyddol i gywiro dimensiynau a siâp .

Ar gyfer rhannau manwl uchel neu'r rhai sydd angen peiriannu dilynol helaeth, mae triniaethau rhyddhad straen fel ymestyn, cywasgu neu ddirgryniad (e {. g ., tymer txxx51) yn cael ei berfformio i leihau straen gweddilliol, lleihau ystumiad peiriannu yn benodol echdynnu echenwch echdynnu echdynnu echenoldeb mawr echelu Cydrannau .

Gorffen ac Arolygu:

Deburring, saethu peening (yn gwella perfformiad blinder), archwiliad dimensiwn, gwiriadau ansawdd arwyneb .

Yn olaf, mae profion nondestructive cynhwysfawr (e . g ., ultrasonic, treiddgar, cerrynt eddy, radiograffeg) a phrofion eiddo mecanyddol trylwyr yn cael eu perfformio i sicrhau bod y cynnyrch yn cwrdd â'r awyrofod uchaf neu fanylebau diwydiant perthnasol a gofynion y diwydiant perthnasol {}} {}}}} {

Priodweddau mecanyddol maddau die aloi alwminiwm mawr yw'r ystyriaeth bwysicaf yn eu cymwysiadau peirianneg, gyda gwerthoedd penodol yn amrywio yn dibynnu ar y radd aloi, tymer trin gwres, a maint ffug . yn gyffredinol, mae gan ffugiadau briodweddau mecanyddol cynhwysfawr rhagorol {.

Unffurfiaeth eiddo ac anisotropi:

Yn ystod gweithgynhyrchu, mae maddau marw mawr yn cyflawni'r unffurfiaeth fwyaf o strwythur grawn mewnol ac eiddo mecanyddol trwy gymarebau ffugio mawr a rheolaeth fanwl gywir ar lif metel . Mae hyn yn hanfodol ar gyfer dibynadwyedd cyffredinol cydrannau mawr, gan atal pwyntiau gwan lleol {.

Mae'r llif grawn parhaus a ffurfiwyd yn ystod ffugio yn galluogi'r perfformiad gorau posibl i'r prif gyfeiriadau llwytho ac yn lleihau gwahaniaethau eiddo yn sylweddol i gyfeiriadau gwahanol (anisotropi), gan wella sefydlogrwydd strwythurol cyffredinol a dibynadwyedd .

Mae priodweddau rhagorol maddau die aloi alwminiwm mawr yn deillio o'u microstrwythur unigryw .

Nodweddion microstrwythurol allweddol:

Strwythur grawn trwchus, unffurf a thrwchus:

Through multiple forging passes, coarse as-cast grains are completely broken down, and fine, uniform, and dense equiaxed or fibrous grains are formed through dynamic recrystallization and recovery processes. This not only eliminates casting defects such as porosity, gas pockets, and segregation but also significantly improves the material's ductility, toughness, fatigue life, and Toughness Toriad .

Llif grawn parhaus yn cydymffurfio'n fawr â siâp rhannol:

Dyma'r nodwedd a'r fantais fwyaf arwyddocaol o faddau marw . Wrth i'r metel lifo'n blastig o fewn y ceudod marw, mae ei rawn yn hirgul ac yn ffurfio llinellau llif ffibrog parhaus (neu linellau llif gwead crisialog) sy'n dilyn siâp allanol cymhleth a strwythur mewnol cymhleth y rhan {{1}

This grain flow alignment with the part's primary stress direction under actual operating conditions effectively transfers loads, significantly improving the part's fatigue performance, impact toughness, stress corrosion cracking (SCC) resistance, and damage tolerance in critical stress areas (e.g., hole edges, corners, varying cross-sections). For large complex Mae ffugiadau, canllawiau cywir a pharhad llif grawn yn ganolog i ddylunio a rheoli proses .

Dosbarthu a Rheoli Unffurf ar Gyfnodau Cryfhau (gwaddodion):

Ar ôl datrysiadau datrysiad a heneiddio a reolir yn llym, mae prif gyfnodau cryfhau cyfresi aloi gwahanol (E . g ., mgzn₂ mewn cyfres 7xxx, al₂cu mewn cyfres 2xxx, mg₂si maint mewn cyfres 6xxx) yn gwaddodi'n unffurf, ac yn unffurf yn unffurf, ac yn unffurf, ac yn unffurf, ac yn unffurf, ac yn unffurf, ac yn yr alum bylchau .

Trwy reoli'r driniaeth heneiddio yn union, gellir modiwleiddio math, maint, maint a dosbarthiad y cyfnodau cryfhau i wneud y gorau o gydbwysedd cryfder, caledwch, ac ymwrthedd cyrydiad . er enghraifft, gall aloion cyfres 7xxx gyflawni gwell ymwrthedd SCC trwy heneiddio T7x {}}}}}}

Glendid metelegol uchel a chyfradd nam isel:

Defnyddir deunyddiau crai purdeb uchel a thechnolegau toddi a chastio uwch i sicrhau strwythur mewnol trwchus mewn ffugiadau, yn rhydd o ddiffygion castio . Mae rheolaeth lem ar gynnwys amhuredd yn lleihau ffurfio cyfansoddion rhyngmetallig niweidiol (e .} g {{3}, felly,) Yn nodweddiadol mae goddefgarwch . mawr ar gyfer cymwysiadau awyrofod yn gofyn am lefelau isel iawn o gynhwysiadau anfetelaidd ac fe'u sicrheir gan archwiliad ultrasonic 100% ar gyfer ansawdd mewnol .

Mae maddau marw aloi alwminiwm mawr yn amrywio'n fawr o ran maint, yn amrywio o ychydig gilogramau i sawl tunnell, gyda'r dimensiynau amlen uchaf yn cyrraedd sawl metr . eu cywirdeb dimensiwn a'u goddefiannau geometrig fel arfer yn cwrdd â gofynion peirianneg llym {.

Gallu addasu:

Mae ffugiadau marw mawr bron bob amser wedi'u haddasu'n fawr yn seiliedig ar fodelau CAD cymhleth a lluniadau peirianneg a ddarperir gan gwsmeriaid .

Rhaid i weithgynhyrchwyr feddu ar alluoedd Ymchwil a Datblygu a dylunio cryf, galluoedd dylunio marw a gweithgynhyrchu, yn ogystal ag offer ffugio ultra-fawr (E . g ., 10, 000- pwysau tunnell) a 配套 triniaeth wres a offer peiriannu .}}}}}}}}}

Gellir darparu gwasanaethau llawn, o doddi a chastio deunydd crai, cyn ffugio, ffugio marw, triniaeth gwres, rhyddhad straen i beiriannu garw/gorffen, a hyd yn oed archwiliad terfynol a thriniaeth arwyneb cyn cydosod .

Mae priodweddau terfynol ffugiau aloi alwminiwm yn cael eu pennu gan eu tymer trin gwres . ar gyfer ffugiadau mawr, mae unffurfiaeth a dyfnder y driniaeth wres yn allweddol .

Canllawiau dewis tymer:

T6 tymer: Mae'n darparu'r cryfder a'r caledwch uchaf, sy'n addas ar gyfer cydrannau strwythurol cyffredinol gyda gofynion eiddo mecanyddol uchel .

T7X TEMPERS: Ar gyfer aloion cyfres 7xxx, T73, T74, T76, a thymeriadau gorfodol eraill aberthwch ychydig bach o gryfder i wella ymwrthedd yn sylweddol i gracio cyrydiad straen (SCC) a chorydiad alltudio, gan eu gwneud yn dymer cyffredin yn y diwydiant awyrofod {.

TEMPERS TXX51: Ar gyfer ffugiadau mawr trwchus neu fanwl gywiredig, gall dewis tymer â rhyddhad straen (E . g ., T651, T7351) leihau straen gweddilliol quenching yn effeithiol, a thrwy hynny leihau ystumiad peiriannu a gwella sefydlogrwydd dimensiwn {}}

Mae machinability maddings die aloi alwminiwm mawr yn amrywio yn ôl cyfres aloi ond ar y cyfan mae'n dda . mae weldadwyedd hefyd yn amrywio yn ôl aloi .

Canllawiau saernïo:

Machinadwyedd: Mae gan y mwyafrif o ffugiau aloi alwminiwm machinability da ac maent yn hawdd eu prosesu . ar gyfer aloion cryfder uchel, mae angen . o offer peiriant pŵer uwch ac offer peiriant pŵer ac offer torri perfformiad uchel wrth beiriannu cydrannau mawr, torri gwres ac ystumio mawr, dylid ystyried {4}

Straen gweddilliol: Efallai y bydd gan ffugiadau mawr straen gweddilliol sylweddol ar ôl diffodd . gan ddefnyddio tymer Txxx51 neu strategaethau peiriannu aml-gam (gorffen rhyddhad straen garw) yn gallu rheoli ystumiad peiriannu . yn effeithiol yn effeithiol

Weldadwyedd:

Aloion cyfres 6xxx: Bod â weldadwyedd ymasiad rhagorol a gellir ei weldio gan ddefnyddio dulliau confensiynol (e . g ., mig, tig), sy'n addas ar gyfer ymuno ac atgyweirio strwythurol .

Aloion cyfres 2xxx a 7xxx: Bod â weldadwyedd ymasiad confensiynol gwael, yn dueddol o gracio poeth a cholli cryfder sylweddol . ar gyfer maethiadau mawr o'r aloion cryfder uchel hyn, cysylltiadau wedi'u bolltio â chryfder uchel, rhybedio, neu mewn achosion arbennig, weldio cyflwr solid (e {.} G {5} bond bondio, bondio FSUSTE. Gwerthusiad o'u heffaith ar briodweddau cyffredinol .

Mae ymwrthedd cyrydiad maddau marw aloi alwminiwm mawr yn amrywio yn ôl cyfresi aloi ac amodau amgylcheddol, ac fel rheol mae angen system amddiffyn cyflenwol .

Strategaethau amddiffyn cyrydiad:

Dewis aloi a thymer: Dewiswch y dymer aloi a thriniaeth wres fwyaf addas yn y cam dylunio yn seiliedig ar amgylchedd y gwasanaeth . Er enghraifft, ar gyfer amgylcheddau morol, efallai y byddai cyfres 6xxx yn cael eu ffafrio dros gyfres 7xxx . ar gyfer risg SCC uchel, mae'n well gan dymheredd T7X cyfres 7xxx .}}}}}.

Triniaeth arwyneb:

Anodi: Y dull amddiffyn mwyaf cyffredin ac effeithiol, gan ffurfio ffilm ocsid drwchus ar yr wyneb ffugio, gwella cyrydiad a gwisgo gwrthiant . ar gyfer cydrannau mawr, mae maint y tanc anodizing a'r rheolaeth broses yn hanfodol {.

Haenau trosi cemegol: Gwasanaethu fel primers da ar gyfer paent neu gludyddion, gan ddarparu amddiffyniad cyrydiad ychwanegol .

Systemau cotio perfformiad uchel: Gellir cymhwyso haenau gwrth-cyrydiad perfformiad uchel aml-haen, fel epocsi, haenau polywrethan, ac ati ., mewn amgylcheddau hynod gyrydol .

Rheoli Cyrydiad Galfanig: Pan fydd mewn cysylltiad â metelau anghydnaws (e . g ., dur, copr), mesurau ynysu llym (e . g ., rhaid i gymhlethdod inswleiddio, selwyr inswleiddio) gael ei gymryd yn benodol, yn cael ei gymryd i atal

Mae priodweddau ffisegol maddau marw aloi alwminiwm mawr yn ystyriaethau pwysig mewn dyluniad strwythurol a mecanyddol, yn enwedig mewn cymwysiadau sy'n gofyn am reolaeth thermol a chydnawsedd electromagnetig .

Ystyriaethau dylunio:

Cymhareb cryfder-i-bwysau rhagorol: Mae'r cyfuniad o ddwysedd isel a chryfder uchel yn gwneud aloion alwminiwm yn ddewis delfrydol ar gyfer ysgafn strwythurol, gan arwain at well effeithlonrwydd tanwydd, llwyth tâl, a pherfformiad .

Dibynadwyedd uchel: Mae'r microstrwythur trwchus, grawn wedi'i fireinio, a'r llinellau llif parhaus a ddarperir gan y broses ffugio yn gwella bywyd blinder y deunydd, caledwch torri esgyrn, ymwrthedd effaith, a goddefgarwch difrod, gan sicrhau diogelwch o dan amodau eithafol .

Integreiddio geometregau cymhleth: Gall ffugio marw gynhyrchu geometregau cymhleth sydd bron â net, gan integreiddio sawl swyddogaeth, lleihau cyfrif rhan a chostau cydosod, a gwella anhyblygedd strwythurol cyffredinol .

Machinability ac unadwyedd: Yn dibynnu ar y radd aloi, gellir cynnig machinability da a rhai cyfleusterau weldio neu ymuno â rhai cyfleusterau .

Ailgylchadwyedd uchel: Mae aloion alwminiwm yn ailgylchadwy iawn, yn gyson â datblygu cynaliadwy ac egwyddorion economi gylchol .

Cyfyngiadau dylunio:

Terfyn perfformiad tymheredd uchelEr bod rhai alwminiwm (e.g., 2618) yn perfformio'n well ar dymheredd uchel, yn gyffredinol, mae cryfder alwminiwm aloi yn lleihau'n sylweddol uwchben 150 gradd -200 gradd, gan ei gwneud yn amhriodol ar gyfer amgylcheddau tymheredd ultra-h uchel yn y tymor hir ..

Modwlws elastig is: O'i gymharu ag aloion dur neu ditaniwm, mae gan aloion alwminiwm fodwlws elastig is, a allai fod angen croestoriadau mwy neu ddyluniadau strwythurol penodol mewn cymwysiadau sy'n gofyn am stiffrwydd uchel .

Gost: O'i gymharu â chastiau neu allwthiadau cyffredin, mae cost gynhyrchu maddau marw mawr fel arfer yn uwch, yn bennaf oherwydd datblygiad marw a buddsoddiad offer .

Mae rheoli ansawdd ar gyfer maddau marw aloi alwminiwm mawr o'r pwys mwyaf, yn enwedig mewn cymwysiadau beirniadol fel awyrofod, i sicrhau bod cynhyrchion yn cwrdd â'r safonau diwydiant uchaf a gofynion cwsmeriaid .

Gweithdrefnau profi safonol:

Ardystiad Deunydd Crai:

Dadansoddiad Cyfansoddiad Cemegol (OES/XRF) i sicrhau cydymffurfiad ag AMS, ASTM, EN, ac ati .

Archwiliad Diffyg Mewnol: Mae profion uwchsonig 100% i sicrhau bod ingotau a bylchau wedi'u ffugio ymlaen llaw yn rhydd o ddiffygion macrosgopig (e . g ., mandylledd, cynhwysion, craciau) {{{4}

Monitro prosesau ffugio:

Monitro a chofnodi paramedrau proses allweddol fel tymheredd y ffwrnais, tymheredd ffugio, pwysau, a swm dadffurfiad .

Archwiliad mewn proses/all-lein o siâp a dimensiynau ffugio i sicrhau ffugio sefydlog a rheoledig .

Monitro Proses Trin Gwres:

Rheoli a chofnodi paramedrau yn fanwl gywir fel unffurfiaeth tymheredd ffwrnais mewn ffwrneisi trin gwres mawr, tymheredd cyfryngau quench, dwyster cynnwrf, ac amser trosglwyddo quench .

Cofnodi a Dadansoddi Tymheredd Triniaeth Gwres/Cromliniau Amser i sicrhau bod priodweddau mecanyddol gofynnol yn cael eu cyflawni .

Dadansoddiad Cyfansoddiad Cemegol:

Ail-ddilysu cyfansoddiad cemegol swp o ffugiadau terfynol i sicrhau bod y cynnyrch terfynol yn cwrdd â manylebau .

Profi Eiddo Mecanyddol:

Profion tynnol: Mae samplau a gymerwyd mewn cyfarwyddiadau L, LT, a ST o sawl lleoliad cynrychioliadol (gan gynnwys canol ac ymyl) yn cael eu profi ar gyfer UTS, YS, EL, gan sicrhau bod y gwerthoedd gwarantedig lleiaf yn cael eu bodloni .

Profion caledwch: Mesuriadau aml-bwynt i werthuso unffurfiaeth gyffredinol .

Profi Effaith: Prawf Effaith Charpy V-Notch Os oes angen, i werthuso caledwch .

Profi blinder, profion caledwch torri esgyrn, profion cracio cyrydiad straen: Mae'r profion mwy datblygedig hyn fel arfer yn cael eu perfformio ar gyfer cymwysiadau beirniadol fel Aerospace .

Profi Nondestructive (NDT):

Profi Ultrasonic 100% (UT): Archwiliad Diffyg Mewnol ar gyfer yr holl ffugiadau mawr sy'n dwyn llwyth critigol i sicrhau dim mandylledd, cynhwysion, dadelfennu, craciau, ac ati .

Profi treiddgar (PT) / profion gronynnau magnetig (MT, ar gyfer cynhwysion fferrus): Archwiliad arwyneb i ganfod diffygion torri wyneb .

Profi Cyfredol Eddy (ET): Yn canfod diffygion arwyneb neu ger yr wyneb a chysondeb dargludedd deunydd .

Profi Radiograffig (RT): Ar gyfer canfod rhai diffygion mewnol penodol .

Dadansoddiad microstrwythurol:

Archwiliad metelaidd i werthuso maint grawn, parhad llif grawn, graddfa'r ailrystallization, a morffoleg a dosbarthiad gwaddodi, gan sicrhau bod y microstrwythur yn cwrdd â gofynion .

Archwiliad dimensiwn ac ansawdd arwyneb:

Mesur dimensiwn 3D manwl gywir gan ddefnyddio peiriannau mesur cyfesurynnau mawr (CMM) neu sganwyr laser .

Garwedd arwyneb, archwiliad nam gweledol .

Safonau ac ardystiadau:

Mae gweithgynhyrchwyr fel arfer yn dal AS9100 (System Rheoli Ansawdd Awyrofod), ISO 9001, ac Ardystiadau System Rheoli Ansawdd Rhyngwladol eraill .

Mae cynhyrchion yn cydymffurfio â safonau diwydiannol perthnasol fel AMS (manylebau deunydd awyrofod), ASTM (Cymdeithas America ar gyfer Profi a Deunyddiau), EN (safonau Ewropeaidd), a manylebau sy'n benodol i gwsmeriaid (E . g {., Boeing, Airbus, Ge)}}}}}}}}}}}}}}}}}}}}}}

EN 10204 Math 3 . 1 neu 3.2 Gellir darparu adroddiadau prawf deunydd, a gellir trefnu ardystiad annibynnol trydydd parti ar gais y cwsmer.

Ffiniau marw aloi alwminiwm mawr yw'r dewis a ffefrir ar gyfer llawer o gymwysiadau perfformiad uchel a beirniadol diogelwch oherwydd eu priodweddau cyffredinol rhagorol .

Ardaloedd Cais Sylfaenol:

Awyrofod: Cydrannau gêr glanio awyrennau, fframiau fuselage, asennau adenydd, llafnau cywasgydd injan, disgiau tyrbin, casinau, rhannau cysylltu, strwythurau peilon .

Cludiant Rheilffordd: Corciau trên cyflym, corff ceir yn cysylltu rhannau, cydrannau strwythurol sy'n dwyn llwyth critigol .

Diwydiant Modurol: Cydrannau system atal modurol perfformiad uchel, olwynion, rhannau injan, cydrannau strwythurol mawr (ceir rasio, ceir moethus) .

Diwydiant Morol: Cydrannau strwythurol llongau mawr, cromfachau propeller, rhannau platfform ar y môr .

Peiriannau Adeiladu: Breichiau peiriannau trwm, cydrannau strwythurol siasi, cyrff silindr hydrolig, rhannau cysylltu .

Sector: Hybiau tyrbinau gwynt, rhannau cysylltu llafn, cydrannau llong pwysedd uchel .

Peiriannau Cyffredinol: Cyrff pwmp mawr, cyrff falf, mowldiau, gosodiadau, ac ati .

Manteision dylunio:

Cymhareb cryfder-i-bwysau rhagorol: Yn lleihau pwysau strwythurol yn sylweddol, gan wella llwyth tâl ac effeithlonrwydd .

Dibynadwyedd a diogelwch uchel: Mae'r broses ffugio yn dileu diffygion mewnol, yn mireinio grawn, ac yn ffurfio llinellau llif parhaus, gan wella bywyd blinder y deunydd, caledwch torri esgyrn, ymwrthedd effaith, a difrodi goddefgarwch, gan sicrhau diogelwch o dan amodau eithafol .

Integreiddio geometregau cymhleth: Yn gallu integreiddio sawl swyddogaeth i mewn i un gydran, gan leihau cyfrif rhan a chostau ymgynnull, a gwella anhyblygedd strwythurol cyffredinol .

Unffurfiaeth Eiddo: Mae microstrwythur a phriodweddau mewnol ffugiadau mawr yn hynod unffurf, gan osgoi'r amrywiadau eiddo lleol sy'n gyffredin mewn castiau .

Cynhyrchu wedi'i addasu: Wedi'i addasu'n fawr i anghenion cymhwysiad penodol, gan alluogi'r dyluniad gorau posibl .

Cyfyngiadau dylunio:

Cost gweithgynhyrchu uchel: Mae datblygiad marw, buddsoddiad offer mawr, a llif prosesau cymhleth yn arwain at gostau cynhyrchu uwch .

Cylch gweithgynhyrchu hir: Yn enwedig ar gyfer cynhyrchion newydd, gall dyluniad marw, dilysu a chylchoedd cynhyrchu fod yn hir .

Cyfyngiadau maint: Wedi'i gyfyngu gan dunelledd yr offer ffugio sydd ar gael a dimensiynau marw .

Ystyriaethau economaidd a chynaliadwyedd:

Gwerth cylch bywyd llawn: Er bod y costau cychwynnol yn uchel, mae'r gwelliannau perfformiad (E . g ., effeithlonrwydd tanwydd, hyd oes estynedig) a sicrwydd diogelwch a ddarperir gan fugail yn arwain at werth economaidd a diogelwch sylweddol dros eu cylch bywyd llawn .

Effeithlonrwydd defnyddio deunydd: Mae Die Forging yn broses siapio bron i net, sy'n cynnig defnydd deunydd uwch o'i gymharu â pheiriannu .

Cyfeillgarwch amgylcheddol: Mae aloion alwminiwm yn ailgylchadwy iawn, gan gyfrannu at lai o ddefnydd o adnoddau ac ôl troed amgylcheddol .

Nghystadleurwydd: Mewn diwydiannau strategol fel awyrofod, mae maddau marw aloi alwminiwm mawr yn fantais gystadleuol graidd .

Tagiau poblogaidd: Mae aloi alwminiwm mawr yn marw, Tsieina gweithgynhyrchwyr maddau die aloi alwminiwm mawr, cyflenwyr, ffatri
