Plât ffug aloi alwminiwm 5052

5052 Gall plât ffugio alwminiwm sy'n gwrthsefyll cyrydiad, fel deunydd aloi alwminiwm o ansawdd uchel, gynnal sefydlogrwydd mewn amrywiol amgylcheddau cyrydol . Gall y ffilm ocsid ar ei wyneb wrthsefyll erydiad cyfryngau cyrydol fel ocsidyddion, asidau cryf, ac alkalis cryf {4} yn gryf

Anfon ymchwiliad

1. Proses Cyfansoddiad a Gweithgynhyrchu Deunydd

5052 Mae aloi alwminiwm (ASTM B209, AMS 4015) yn aloi AL-MG na ellir ei drin â gwres wedi'i optimeiddio ar gyfer ymwrthedd cyrydiad eithriadol a ffurfadwyedd da . Mae'r amrywiad plât ffug yn cynnig priodweddau mecanyddol gwell trwy brosesu dadffurfiad rheoledig:

Cemeg Alloy:

Magnesiwm (mg): 2.2-2.8% (cryfhau datrysiad solet)

Cromiwm (cr): 0.15-0.35% (Gwelliant Gwrthiant Cyrydiad)

Haearn (Fe): llai na neu'n hafal i 0.40% ar y mwyaf

Silicon (SI): llai na neu'n hafal i 0.25% ar y mwyaf

Deunydd sylfaen:

Alwminiwm (AL): yn fwy na neu'n hafal i 96.5% (cydbwysedd)

Amhureddau rheoledig:

Copr (Cu): llai na neu'n hafal i 0.10% ar y mwyaf

Sinc (Zn): llai na neu'n hafal i 0.10% ar y mwyaf

Manganîs (mn): llai na neu'n hafal i 0.10% ar y mwyaf

Proses ffugio arbenigol:

Cynhyrchu ingot Cynhyrchu: 650-690 Tymheredd toddi gradd

Homogenization: 540-560 gradd ar gyfer 10-18 awr

Cynhesu: 400-450 gradd ar gyfer 1.5-2.5 awr

Mae Die Open Die Forging:

Dadffurfiad cychwynnol: 425-450 gradd

Pasiau terfynol: 350-400 gradd

Cymhareb Diffyg: 3: 1 i 5: 1

Oeri Rheoledig: 30-50 gradd /awr i amgylchynol

Rhyddhad Straen: 290-315 Gradd ar gyfer 1-2 awr

Peiriannu Precision: Goddefiannau Custom

Cynhyrchwyd o dan System Ansawdd ISO 9001: 2015 gyda olrhain deunydd llawn .

2. Priodweddau mecanyddol plât ffug 5052

Eiddo	Isafswm	Nodweddiadol	Safon Prawf	Mantais dros blât wedi'i rolio
Cryfder tynnol yn y pen draw	215 MPa	230-260 mpa	ASTM B557	10-15% Cryfder uwch
Cryfder Cynnyrch (RP0.2)	170 MPa	180-210 mpa	ASTM B557	Gwell eiddo trwy drwch
Elongation (mesurydd 50mm)	12%	16-20%	ASTM B557	Gwell hydwythedd isotropig
Cryfder Crear	140 MPa	150-170 mpa	ASTM B769	Eiddo ymyl gwell
Cryfder blinder (10⁷)	130 MPa	140-150 mpa	ASTM E466	15-20% ymwrthedd blinder uwchraddol
Caledwch	60 Hb	68-75 hb	ASTM E10	Proffil caledwch unffurf
Effaith Ynni (Charpy)	22 J	25-30 J	ASTM E23	Gwell caledwch
Modwlws o hydwythedd	70.3 GPA	71-72 GPA	ASTM E111	Ymateb elastig cyson
Cynnyrch cywasgol	180 MPa	190-215 mpa	ASTM E9	Gwell capasiti dwyn

3. ffugio Rheoli Microstrwythur

Paramedrau ffugio manwl gywirdeb:

Cymhareb ffugio (cyfanswm y gostyngiad):

Isafswm: 3: 1

Y gorau posibl: 4.5: 1

Uchafswm: 6: 1

Ffugio rheolaeth cyfeiriad:

Dadffurfiad aml-gyfeiriadol

Gostyngiad o 15% o leiaf yn y cyfeiriad eilaidd

Proffil tymheredd:

Cychwyn: 425-450 gradd

Terfynol: 350-380 gradd

Cyfradd oeri: aer rheoledig yn cŵl

Nodweddion microstrwythurol:

Maint Grawn: ASTM 6-8 (20-45 μm)

Strwythur grawn: equiaxed heb lawer o elongation

Cyfnodau rhyngmetallig:

Gwasgariadau Al₃fe

Gronynnau al₈mg₅ (maint rheoledig)

Dwysedd dadleoli: 5-7 × 10¹⁰/cm²

Ffracsiwn ailrystallization: 90-100%

Gwead: Cyfeiriadedd crisialograffig ar hap

Peirianneg Ffiniau Grawn: Ffiniau ongl uchel gwell

4. Manylebau a goddefiannau dimensiwn

Baramedrau	Ystod safonol	Goddefgarwch Premiwm	Goddefgarwch Masnachol
Thrwch	10-200 mm	± 0.5 mm	± 1.0 mm
Lled	600-2500 mm	± 3 mm	± 5 mm
Hyd	1000-4000 mm	± 5 mm	± 10 mm
Gwastadrwydd	N/A	0.2% o groeslin	0.5% o groeslin
Garwedd arwyneb	N/A	3.2 μm ra max	6.4 μm ra max
Radiws cornel	2-5 mm	± 1 mm	± 2 mm
Edge Sythrwydd	N/A	0.5 mm/m	1.0 mm/m

Galluoedd Arbennig:

Trwch Taprog: Cymhareb hyd at 4: 1

Arwynebau contoured: proffilio 3D ar gael

Opsiynau Siâp Ger Net: Llifiant Peiriannu Llai

Nodweddion Integredig: penaethiaid, padiau ac asennau yn bosibl

Fformiwla Pwysau: trwch (mm) × lled (m) × hyd (m) × 2.68=pwysau (kg)

5. Perfformiad gwrthiant cyrydiad

Hamgylchedd	Berfformiad	Cyfradd cyrydiad	Dull Amddiffyn
Awyrgylch morol	Rhagorol	<0.05 mm/yr	Anodizing (math II)
Dŵr croyw	Rhagorol	Dibwys	Nid oes angen
Chwistrell Halen (ASTM B117)	Da iawn	1000+ awr	Trosi Cemegol
Amlygiad diwydiannol	Rhagorol	<0.1 mm/yr	Selio cot clir
Cyrydiad straen	Rhagorol	Imiwnedd ar gynnyrch	Nid oes angen
Cydnawsedd Galfanig	Da	Mae angen ynysu	Golchwyr inswleiddio
Cyrydiad agen	Da	Tueddiad isel	Optimeiddio dylunio

Opsiynau gwella arwyneb:

Anodizing:

Math II (sylffwrig): 10-25 μm

Math III (caled): 25-75 μm

Boric-sulfuric: 5-15 μm

Trosi cemegol:

Cromad (mil-dtl -5541)

Cromiwm trivalent

Systemau Titaniwm-Zirconium

Triniaethau Mecanyddol:

Saethu peening (8-12 almen)

Gorffen brwsh

Ffrwydro gleiniau

Perfformiad peiriannu a saernïo 6.

Gweithrediad	Deunydd Offer	Paramedrau a Argymhellir	Ansawdd Arwyneb
Melinau	Hss-co, carbide	Vc =350-450 m/min, fz =0.2 mm	Ra 0.8-2.5 μm
Drilio	Driliau carbid	Vc =80-120 m/min, fn =0.2 mm/rev	Goddefgarwch H8
Nhroed	Mewnosodiadau PCD	Vc =500-800 m/min	Ra 0.4-1.6 μm
Nhapiau	Tapiau hss-e	Vc =15-25 m/min	Proffil edau da
Llif	Tip-tipped	60-80 m/min, 2-4 dannedd yn ymgysylltu	Ymyl glân
Torri dŵr	Sgraffiniol garnet	3800 bar, 0.4-0.8 kg/min	± 0.1 mm goddefgarwch

Ffurfio Nodweddion:

Radiws plygu (lleiafswm): 1.0t (t=trwch)

Capasiti elongation: 15-20% straen unffurf

Ffactor Springback: 0.93-0.96

Terfyn Gwaith Oer: 15-18% yn caledu straen

Ffurfio Poeth: 260-370 Gradd wedi'i hargymell

Triniaeth ôl-ffurf: Nid oes angen yr un

7. Weldio ac ymuno â thechnolegau

Prosesau weldio a argymhellir:

Weldio arc twngsten nwy (GTAW):

Llenwi: ER5356 neu ER5183

Tarian: Argon 100%

Glanhau Cyn-Weld: Hanfodol

Weldio Arc Metel Nwy (GMAW):

Llenwi: ER5356

Tarian: Argon + 30% heliwm

Modd: trosglwyddiad chwistrell pwls

Weldio tro ffrithiant (FSW):

Offeryn rpm: 800-1200

Cyfradd bwyd anifeiliaid: 200-400 mm/min

Deunydd Offer: Dur H13

Dulliau ymuno mecanyddol:

Rhybedion Hunan-Piercing: Cydnawsedd rhagorol

Sgriwio dril llif: da ar gyfer rhannau tenau

Bondio gludiog: Ardderchog gyda systemau epocsi

Clinio: Mae ffurfioldeb da yn caniatáu cymalau llwyddiannus

Triniaeth ôl-weldio:

Rhyddhad Straen: 175-200 Gradd am 1 awr

PWHT: Ddim yn ofynnol (na ellir ei drin)

Gwisg: Argymhellir ar gyfer Ceisiadau Blinder

Arolygiad: Lliw treiddgar ar gyfer cymalau beirniadol

8. Priodweddau Ffisegol ar gyfer Dylunio Peirianneg

Eiddo	Gwerthfawrogom	Arwyddocâd Cais
Ddwysedd	2.68 g/cm³	Dyluniad strwythurol ysgafn
Ystod doddi	605-650 gradd	Cyfyngiad tymheredd proses
Dargludedd thermol	138 W/m·K	Ceisiadau Sinc Gwres
Dargludedd trydanol	35% IACS	Llociau trydanol
Gwres penodol	880 J/kg · K	Dyluniad Rheolaeth Thermol
Cte (20-100 gradd)	23.8 ×10⁻⁶/K	Cyfrifiad ar y cyd ehangu
Modwlws o hydwythedd	70.3 GPA	Dadansoddiad gwyro
Cymhareb Poisson	0.33	Paramedr efelychu FEA
Capasiti tampio	0.002-0.003	Ceisiadau Rheoli Dirgryniad

9. Rheoli ac ardystio ansawdd

Protocol Profi:

Dadansoddiad Cemegol: Sbectrosgopeg Allyriadau Optegol

Profi Mecanyddol:

Ystafell Brawf Tynhawn Llawn (L, LT, Cyfarwyddiadau ST)

Mapio caledwch ar draws yr adran

Gwerthusiad Microstrwythur:

Penderfyniad Maint Grawn

Sgôr Cynhwysiant

Dadansoddiad cyfnod rhyngmetallig

Profion Anghyffwrdd:

Ultrasonic fesul ASTM B594

Lliw treiddgar ar gyfer diffygion arwyneb

Pelydr-X ar gyfer cymwysiadau beirniadol

Arolygiad Dimensiwn:

Gwirio CMM o ddimensiynau beirniadol

Sganio laser 3D ar gyfer geometregau cymhleth

Mesur Proffil Arwyneb

Ardystiadau ar gael:

ISO 9001: 2015 Rheoli Ansawdd

Safon Awyrofod AS9100D

Norsok m -650 ar gyfer cymwysiadau morol

NACE MR0175/ISO 15156 Cydymffurfiaeth

PED 2014/68/EU ar gyfer offer pwysau

Ardystiad Deunydd Cofrestr Lloyd

Cymeradwyaeth Deunydd DNV-GL

Tystysgrif prawf deunydd en 10204 3.1/3.2

10. Cymwysiadau a Thrin DiwydiannolDisgrifiad o gynhyrchion

Ceisiadau Cynradd:

Cydrannau a ffitiadau morol

Offer Prosesu Cemegol

Strwythurau cludo

Offer Prosesu Bwyd

Cydrannau pensaernïol

Nozzles a flanges llongau pwysau

Offer gweithgynhyrchu lled -ddargludyddion

Cydrannau caledwedd milwrol

Cyrff falf a gorchuddion pwmp

Strwythurau Cerbydau Rheilffordd

Canllawiau Trin Deunydd:

Codi a chludo:

Defnyddio slingiau neilon eang

Osgoi cyswllt cadwyn ag arwyneb

Cynnal platiau mawr yn llawn

Atal cronni lleithder

Gofynion Storio:

Storio mewn amgylchedd sych (<65% RH)

Osgoi cyswllt â deunyddiau dur

Defnyddiwch ddeunyddiau pacio pH niwtral

Storio'n fertigol pan fo hynny'n bosibl

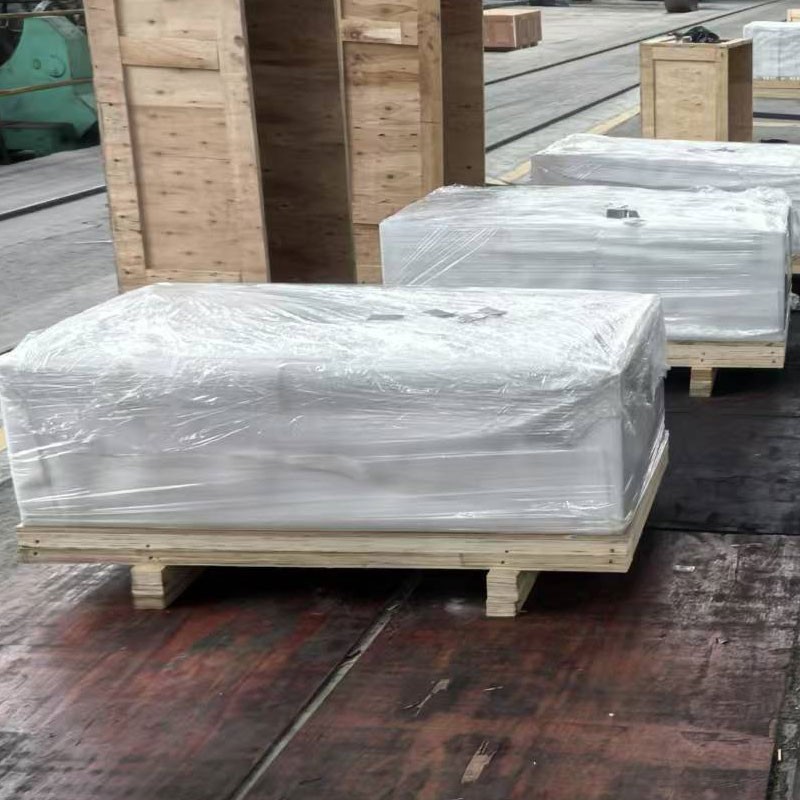

Amddiffyn wyneb:

Cymhwysiad Ffilm Amddiffynnol

Cydblethu â phapur pH-niwtral

VCI (atalyddion cyrydiad cyfnewidiol)

Amddiffynwyr ymyl wrth gludo

Paratoi Peiriannu:

Ymgyfarwyddo â thymheredd y siop

Glanhau gyda glanedyddion nad ydynt yn alcalïaidd

Defnyddio offer alwminiwm pwrpasol

Cymhwyso hylif torri yn benodol ar gyfer alwminiwm

11. ffug vs . cymhariaeth plât wedi'i rolioDisgrifiad o gynhyrchion

Manteision eiddo mecanyddol:

Gwell eiddo trwy drwch

Llai o amrywiad cyfeiriadol (anisotropi)

Perfformiad Blinder Gwell (15-20%)

Machinability uwchraddol a bywyd offer

Gwell sefydlogrwydd dimensiwn mewn gwasanaeth

Buddion microstrwythurol:

Strwythur grawn mireinio

Llai o mandylledd (<0.5%)

Dosbarthiad rhyngmetallig rheoledig

Effeithiau gwahanu lleiaf

Gweadau crisialograffig ffafriol

Gwahaniaethwyr perfformiad:

Goddefgarwch Niwed Uwch

Gwell gwrthiant cyrydiad straen

Capasiti llwyth deinamig gwell

Gwell cadw eiddo tymheredd uchel

Ymwrthedd uwch i ddadffurfiad cylchol

12. Ystyriaethau Cynaliadwyedd ac AmgylcheddolDisgrifiad o gynhyrchion

Metrigau cynhyrchu deunydd:

Egni ymgorfforedig: 165-180 mj/kg

Ôl troed carbon: 9.5-11 kg co₂e/kg

Cynnwys wedi'i ailgylchu: Hyd at 75% ar gael

Defnydd Dŵr: 11-15 m³/tunnell fetrig

Ailgylchadwyedd: 100% heb unrhyw ddiraddiad

Cydymffurfiad ROHS: Cydymffurfiad Llawn Ardystiedig

Statws Cyrraedd: Dim Sylweddau SVHC

Ystyriaethau Cylch Bywyd:

Bywyd Gwasanaeth: 25-40+ Blynyddoedd mewn amgylcheddau morol

Cynnal a Chadw: Gofynion lleiaf posibl

Diwedd oes: Gwerth sgrap uchel ac effeithlonrwydd ailgylchu

Adfer ynni: 95% Arbed Ynni yn erbyn . Cynhyrchu Cynradd

Effaith Gwaredu: Dosbarthiad Di-wenwynig, nad yw'n beryglus
